Γιατί ένας μετασχηματιστής 37,5 KVA είναι μια έξυπνη επιλογή για αξιόπιστη εναέρια διανομή ισχύος

Γκουανγκμπιάνπροσφέρει τοΜετασχηματιστής 37,5KVA με στύλογια αξιόπιστη εναέρια διανομή ισχύος σε αγροτικές, εμπορικές, γεωργικές και ελαφριές βιομηχανικές εφαρμογές. Σχεδιασμένη για εγκατάσταση σε εξωτερικούς χώρους, αυτή η συμπαγής λύση διανομής βοηθά στην αποτελεσματική μείωση της ηλεκτρικής ενέργειας μέσης τάσης, ενώ παράλληλα μειώνει την ανάγκη για πολύτιμη υποδομή σε επίπεδο εδάφους.

Ένας μετασχηματιστής τοποθετημένος σε πόλο 37,5 KVA είναι ένα σημαντικό εξάρτημα στα εναέρια συστήματα διανομής ηλεκτρικής ενέργειας όπου απαιτείται σταθερή μετατροπή τάσης, αποτελεσματική χρήση του χώρου εγκατάστασης και αξιόπιστη λειτουργία σε εξωτερικούς χώρους. Με την κατάλληλη χωρητικότητα για μέτρια φορτία ισχύος, αυτός ο τύπος μετασχηματιστή μπορεί να εξυπηρετήσει κατοικημένες περιοχές, αγροκτήματα, μικρές εμπορικές εγκαταστάσεις, εργαστήρια και έργα ηλεκτροδότησης της υπαίθρου. Αυτό το άρθρο εξηγεί πώς λειτουργεί ο μετασχηματιστής, πού μπορεί να χρησιμοποιηθεί, ποιους τεχνικούς παράγοντες πρέπει να αξιολογήσουν οι αγοραστές και γιατί η επιλογή ενός κατάλληλου κατασκευαστή μπορεί να κάνει σημαντική διαφορά στη μακροπρόθεσμη απόδοση διανομής ισχύος.

Πίνακας περιεχομένων

Τι είναι ένας μετασχηματιστής 37,5 KVA που τοποθετείται στον πόλο;

Πώς λειτουργεί ένας μετασχηματιστής τοποθετημένος σε πόλο;

Κύριες εφαρμογές και σενάρια χρήσης

Βασικά τεχνικά χαρακτηριστικά που πρέπει να ληφθούν υπόψη

Κατασκευή και Ποιοτικός Έλεγχος

Σημαντικά οφέλη για έργα διανομής ηλεκτρικής ενέργειας

Πώς να επιλέξετε τον σωστό μετασχηματιστή

Συχνές Ερωτήσεις

Βρείτε τη σωστή λύση διανομής ισχύος

Τι είναι ένας μετασχηματιστής 37,5 KVA που τοποθετείται στον πόλο;

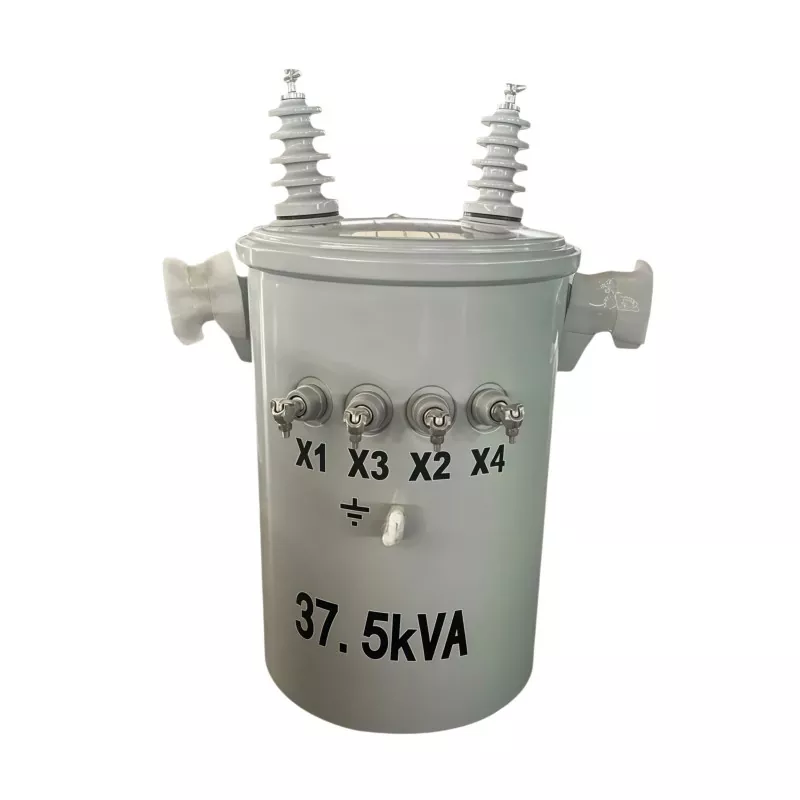

A Μετασχηματιστής 37,5KVA με στύλοείναι ένας ηλεκτρικός μετασχηματιστής διανομής που είναι εγκατεστημένος απευθείας σε έναν πόλο κοινής ωφέλειας ή σε μια εναέρια κατασκευή στήριξης. Πρωταρχικός σκοπός του είναι να μειώσει την ηλεκτρική ενέργεια μέσης τάσης από το δίκτυο διανομής σε χαμηλότερη τάση κατάλληλη για τελικούς χρήστες και συνδεδεμένο εξοπλισμό.

Η βαθμολογία 37,5 KVA αναφέρεται στη φαινομενική χωρητικότητα ισχύος του μετασχηματιστή. Αυτή η χωρητικότητα είναι κατάλληλη για τοποθεσίες με μέτρια ζήτηση ηλεκτρικής ενέργειας, ειδικά όπου ένας μεγάλος επίγειος μετασχηματιστής ή αποκλειστικός υποσταθμός θα ήταν περιττός ή μη πρακτικός.

Επειδή ο μετασχηματιστής είναι τοποθετημένος πάνω από το έδαφος, μπορεί να κάνει αποτελεσματική χρήση της υπάρχουσας εναέριας υποδομής διανομής. Αυτή η μέθοδος εγκατάστασης θεωρείται συνήθως για αγροτικές κοινότητες, γεωργικές εγκαταστάσεις, κατοικημένες περιοχές, εμπορικές τοποθεσίες στην άκρη του δρόμου και άλλα έργα όπου ο διαθέσιμος χώρος εδάφους είναι περιορισμένος.

Για τους αγοραστές που σχεδιάζουν ένα έργο γενικής ισχύος, η επιλογή της σωστής χωρητικότητας μετασχηματιστή είναι απαραίτητη. Ένας μετασχηματιστής που είναι πολύ μικρός μπορεί να λειτουργεί υπό υπερβολικό φορτίο, ενώ μια υπερμεγέθης μονάδα μπορεί να αυξήσει τις περιττές επενδύσεις και τις απώλειες ενέργειας. Επομένως, οι υπολογισμοί φορτίου, οι απαιτήσεις τάσης και η μελλοντική ζήτηση ισχύος θα πρέπει να αξιολογηθούν πριν από την τελική επιλογή.

Πώς λειτουργεί ένας μετασχηματιστής τοποθετημένος σε πόλο;

Η αρχή λειτουργίας ενός μετασχηματιστή που τοποθετείται σε πόλο βασίζεται στην ηλεκτρομαγνητική επαγωγή. Η ηλεκτρική ενέργεια μεταφέρεται μεταξύ των περιελίξεων μέσω ενός μαγνητικού πεδίου και όχι μέσω μιας απευθείας ηλεκτρικής σύνδεσης.

1. Η ισχύς υψηλής τάσης εισέρχεται στην κύρια περιέλιξη

Η ηλεκτρική ενέργεια από την εναέρια γραμμή διανομής εισέρχεται στην κύρια περιέλιξη του μετασχηματιστή. Η εισερχόμενη τάση είναι συνήθως υψηλότερη από την τάση που απαιτείται από τα σπίτια, τον εξοπλισμό ή άλλα τοπικά ηλεκτρικά φορτία.

2. Ο πυρήνας του μετασχηματιστή μεταφέρει μαγνητική ενέργεια

Το εναλλασσόμενο ρεύμα που ρέει μέσω της κύριας περιέλιξης δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο μέσα στον πυρήνα του μετασχηματιστή. Ο πυρήνας παρέχει μια ελεγχόμενη διαδρομή για τη μαγνητική ενέργεια και παίζει σημαντικό ρόλο στη συνολική απόδοση και την ηλεκτρική απόδοση.

3. Το δευτερεύον τύλιγμα παράγει χαμηλότερη τάση

Το μεταβαλλόμενο μαγνητικό πεδίο προκαλεί τάση στη δευτερεύουσα περιέλιξη. Χρησιμοποιώντας μια κατάλληλη αναλογία περιέλιξης, ο μετασχηματιστής μειώνει την εισερχόμενη τάση στο επίπεδο που απαιτείται από το τοπικό σύστημα διανομής.

4. Παρέχεται ρεύμα στους τελικούς χρήστες

Μετά τη μετατροπή της τάσης, η ηλεκτρική ενέργεια μπορεί να διανεμηθεί σε συνδεδεμένα φορτία όπως σπίτια, γεωργικός εξοπλισμός, συστήματα φωτισμού, εμπορικές εγκαταστάσεις ή ελαφρά βιομηχανικά μηχανήματα.

Αυτή η απλή αλλά εξαιρετικά αποτελεσματική διαδικασία επιτρέπει σε έναν μετασχηματιστή τοποθετημένο σε πόλο να χρησιμεύσει ως σημαντικό σημείο σύνδεσης μεταξύ του δικτύου διανομής μέσης τάσης και των απαιτήσεων ισχύος χαμηλής τάσης των τοπικών χρηστών.

Κύριες εφαρμογές και σενάρια χρήσης

Η ευελιξία ενός μετασχηματιστή 37,5 KVA τον καθιστά κατάλληλο για μια σειρά από περιβάλλοντα διανομής. Η τελική εφαρμογή θα πρέπει πάντα να προσδιορίζεται σύμφωνα με τις πραγματικές απαιτήσεις φορτίου, την τάση δικτύου, τις περιβαλλοντικές συνθήκες και τα τοπικά ηλεκτρικά πρότυπα.

Για αγροτικά και απομακρυσμένα έργα, μια διαμόρφωση με πόλο μπορεί να είναι ιδιαίτερα πρακτική, επειδή τα εναέρια ηλεκτρικά δίκτυα μπορούν να εκτείνονται σε μεγάλες αποστάσεις χωρίς να απαιτείται ξεχωριστό κτίριο μετασχηματιστή σε κάθε σημείο διανομής.

Βασικά τεχνικά χαρακτηριστικά που πρέπει να ληφθούν υπόψη

Κατά την αξιολόγηση ενός μετασχηματιστή, οι αγοραστές θα πρέπει να κοιτάξουν πέρα ​​από την ονομαστική χωρητικότητα KVA. Η ηλεκτρική απόδοση, ο σχεδιασμός μόνωσης, η ποιότητα περιέλιξης, η διαχείριση θερμότητας, οι συνθήκες εγκατάστασης και οι διαδικασίες δοκιμών επηρεάζουν τη μακροπρόθεσμη αξιοπιστία.

• Ονομαστική χωρητικότητα:37,5KVA για μέτριες απαιτήσεις ηλεκτρικής διανομής.
• Διαμόρφωση τάσης:Οι πρωτεύουσες και δευτερεύουσες τάσεις πρέπει να ταιριάζουν με το τοπικό δίκτυο ηλεκτρικής ενέργειας.
• Συχνότητα:Ο μετασχηματιστής πρέπει να είναι σχεδιασμένος για το απαιτούμενο ηλεκτρικό σύστημα 50Hz ή 60Hz.
• Υλικό περιέλιξης:Οι χάλκινες περιελίξεις επιλέγονται συνήθως για την αγωγιμότητα και τη θερμική τους απόδοση.
• Σύστημα μόνωσης:Η σωστή μόνωση βοηθά στη διατήρηση της ασφαλούς λειτουργίας υπό ηλεκτρικές και περιβαλλοντικές καταπονήσεις.
• Μέθοδος ψύξης:Τα σχέδια γεμάτα λάδι χρησιμοποιούν μονωτικό λάδι για την υποστήριξη της ψύξης και της ηλεκτρικής μόνωσης.
• Άνοδος θερμοκρασίας:Η θερμική απόδοση θα πρέπει να λαμβάνεται υπόψη για συνεχή λειτουργία.
• Προστασία εξωτερικού χώρου:Η κατασκευή της δεξαμενής και η προστασία της επιφάνειας είναι σημαντικές για μακροχρόνια χρήση σε εξωτερικούς χώρους.

Ένας αγοραστής θα πρέπει επίσης να επιβεβαιώσει εάν ο μετασχηματιστής χρειάζεται πρόσθετα χαρακτηριστικά με βάση το περιβάλλον εγκατάστασης. Παράκτιες περιοχές, περιοχές με υψηλή υγρασία, τοποθεσίες σε μεγάλο υψόμετρο και πολύ μολυσμένα βιομηχανικά περιβάλλοντα μπορεί να απαιτούν διαφορετικές εκτιμήσεις σχεδιασμού.

Κατασκευή και Ποιοτικός Έλεγχος

Η αξιοπιστία ενός μετασχηματιστή διανομής εξαρτάται σε μεγάλο βαθμό από τη συνέπεια της διαδικασίας κατασκευής του. Από την επιλογή πρώτης ύλης έως την τελική ηλεκτρική δοκιμή, κάθε στάδιο μπορεί να επηρεάσει τη λειτουργική σταθερότητα και τη διάρκεια ζωής.

Επεξεργασία πυρήνα μετασχηματιστή

Ο μαγνητικός πυρήνας είναι ένα σημαντικό μέρος του μετασχηματιστή επειδή επηρεάζει τις απώλειες ενέργειας και την απόδοση. Ο υψηλής ποιότητας ηλεκτρικός χάλυβας και η ελεγχόμενη συναρμολόγηση μπορούν να βοηθήσουν στη μείωση των περιττών μαγνητικών απωλειών κατά τη λειτουργία.

Περιέλιξη ακριβείας

Κατά την παραγωγή περιελίξεων, παράγοντες όπως η θέση του αγωγού, τα στρώματα μόνωσης, η τάση του τυλίγματος και τα ηλεκτρικά διάκενα πρέπει να ελέγχονται προσεκτικά. Η σωστή κατασκευή περιελίξεων συμβάλλει στη βελτίωση της ηλεκτρικής σταθερότητας και της αντοχής στη μηχανική καταπόνηση.

Μόνωση και συναρμολόγηση

Μετά τη συναρμολόγηση του πυρήνα και των περιελίξεων, τα εξαρτήματα μόνωσης τοποθετούνται για να διατηρήσουν τον απαιτούμενο ηλεκτρικό διαχωρισμό μεταξύ των τμημάτων υψηλής τάσης και χαμηλής τάσης. Ένα σωστά σχεδιασμένο σύστημα μόνωσης είναι απαραίτητο για σταθερή μακροχρόνια λειτουργία.

Επεξεργασία λαδιού και συναρμολόγηση δεξαμενής

Για μετασχηματιστές γεμισμένους με λάδι, το μονωτικό λάδι πρέπει να παρέχει τόσο ηλεκτρική μόνωση όσο και μεταφορά θερμότητας. Η σωστή επεξεργασία λαδιού μπορεί να βοηθήσει στη μείωση της περιεκτικότητας σε υγρασία και αέριο πριν σφραγιστεί ο μετασχηματιστής.

Εργοστασιακές δοκιμές

Πριν από την αποστολή, οι μετασχηματιστές θα πρέπει να υποβληθούν σε κατάλληλες ποιοτικές και ηλεκτρικές δοκιμές σύμφωνα με τις συμφωνημένες τεχνικές απαιτήσεις. Ανάλογα με τις προδιαγραφές του έργου, αυτές οι δοκιμές μπορεί να περιλαμβάνουν μέτρηση αντίστασης περιέλιξης, δοκιμή τάσης, δοκιμή χωρίς φορτίο, δοκιμή φορτίου, αξιολόγηση μόνωσης και άλλες επιθεωρήσεις απόδοσης.

Η συνεργασία με έναν έμπειρο κατασκευαστή μετασχηματιστών μπορεί να βοηθήσει τους αγοραστές να επικοινωνήσουν με σαφήνεια τις τεχνικές απαιτήσεις και να μειώσουν τον κίνδυνο λήψης εξοπλισμού που δεν ταιριάζει με το επιδιωκόμενο ηλεκτρικό σύστημα.

Σημαντικά οφέλη για έργα διανομής ηλεκτρικής ενέργειας

Αποτελεσματική χρήση του χώρου εγκατάστασης

Ένα από τα πιο σημαντικά πλεονεκτήματα ενός μετασχηματιστή με στύλο είναι ότι δεν καταλαμβάνει πολύτιμο χώρο στο επίπεδο του εδάφους. Αυτό μπορεί να είναι χρήσιμο σε αγροτικές περιοχές, σε οδικές εγκαταστάσεις και σε τοποθεσίες με περιορισμένη διαθέσιμη γη.

Κατάλληλο για εναέρια δίκτυα διανομής

Ο μετασχηματιστής μπορεί να ενσωματωθεί σε ένα υπάρχον εναέριο σύστημα ισχύος, καθιστώντας τον πρακτική επιλογή για έργα όπου οι ηλεκτρικές γραμμές υποστηρίζονται ήδη από στύλους.

Υποστηρίζει τοπική διανομή ισχύος

Αντί να μεταδίδεται ηλεκτρική ενέργεια χαμηλής τάσης σε μεγάλες αποστάσεις, η μετατροπή τάσης μπορεί να πραγματοποιηθεί πιο κοντά στο σημείο κατανάλωσης. Αυτή η προσέγγιση μπορεί να υποστηρίξει πιο αποτελεσματική τοπική διανομή όταν έχει σχεδιαστεί σωστά.

Μειωμένες Απαιτήσεις Πολιτικής Κατασκευής

Σε σύγκριση με ορισμένες εγκαταστάσεις μετασχηματιστών στο επίπεδο του εδάφους, μια διαμόρφωση με στύλο μπορεί να μειώσει την ανάγκη για ειδικούς χώρους μετασχηματιστών ή μεγάλα θεμέλια εδάφους, ανάλογα με το σχεδιασμό του έργου.

Ευέλικτο δυναμικό εφαρμογής

Η χωρητικότητα 37,5KVA μπορεί να υποστηρίξει πολλαπλές εφαρμογές μέτριου φορτίου. Μπορεί να ληφθεί υπόψη για οικιστικά, γεωργικά, εμπορικά και ελαφρά βιομηχανικά περιβάλλοντα όταν οι υπολογισμένες απαιτήσεις φορτίου είναι κατάλληλες.

Πώς να επιλέξετε τον κατάλληλο μετασχηματιστή για το έργο σας

Πριν αγοράσετε έναν μετασχηματιστή, είναι σημαντικό να παρέχετε στον κατασκευαστή ή τον προμηθευτή πλήρεις πληροφορίες για το έργο. Οι ακόλουθοι παράγοντες μπορούν να σας βοηθήσουν να διασφαλίσετε ότι η επιλεγμένη μονάδα ταιριάζει με την πραγματική εφαρμογή.

1. Υπολογίστε το πραγματικό ηλεκτρικό φορτίο
   Ελέγξτε την τρέχουσα ζήτηση και την αναμενόμενη μελλοντική επέκταση.
2. Επιβεβαιώστε την κύρια τάση
   Η πλευρά της υψηλής τάσης πρέπει να ταιριάζει με το διαθέσιμο δίκτυο διανομής.
3. Καθορίστε την Απαιτούμενη δευτερεύουσα τάση
   Η τάση εξόδου πρέπει να ταιριάζει με τις απαιτήσεις του τοπικού εξοπλισμού και του τελικού χρήστη.
4. Ελέγξτε τη Συχνότητα
   Επιβεβαιώστε εάν το έργο λειτουργεί στα 50Hz ή στα 60Hz.
5. Προσδιορίστε τη διαμόρφωση φάσης
   Επιλέξτε την κατάλληλη μονοφασική ή τριφασική σχεδίαση με βάση το ηλεκτρικό σύστημα.
6. Αξιολογήστε τις Περιβαλλοντικές Συνθήκες
   Λάβετε υπόψη τη θερμοκρασία, την υγρασία, το υψόμετρο, τη ρύπανση, την έκθεση στον άνεμο και τους κινδύνους διάβρωσης.
7. Ελέγξτε τα ισχύοντα πρότυπα
   Επιβεβαιώστε τα απαιτούμενα πρότυπα χρησιμότητας, εθνικά ή ειδικά για το έργο προτού ξεκινήσει η παραγωγή.
8. Ζητήστε Εκκαθάριση Τεχνικής Τεκμηρίωσης
   Οι προδιαγραφές, τα σχέδια, οι πληροφορίες πινακίδας και οι απαιτήσεις δοκιμών θα πρέπει να επιβεβαιώνονται πριν από την αποστολή.

Για διεθνή έργα, η έγκαιρη επικοινωνία είναι ιδιαίτερα σημαντική. Τα πρότυπα τάσης, οι πρακτικές εγκατάστασης, οι απαιτήσεις σύνδεσης και οι προσδοκίες πιστοποίησης μπορεί να διαφέρουν μεταξύ χωρών και περιοχών.

Συχνές Ερωτήσεις

Τι σημαίνει 37,5KVA σε έναν μετασχηματιστή;

37,5KVA αντιπροσωπεύει την ονομαστική φαινομενική χωρητικότητα ισχύος του μετασχηματιστή. Υποδεικνύει την ποσότητα του ηλεκτρικού φορτίου που έχει σχεδιαστεί να υποστηρίζει ο μετασχηματιστής υπό καθορισμένες συνθήκες λειτουργίας.

Πού μπορεί να εγκατασταθεί ένας μετασχηματιστής 37,5 KVA με στύλο;

Μπορεί να χρησιμοποιηθεί σε κατάλληλα εναέρια συστήματα διανομής που εξυπηρετούν κατοικημένες περιοχές, αγροκτήματα, αγροτικές κοινότητες, μικρές εμπορικές εγκαταστάσεις και ελαφριές βιομηχανικές εφαρμογές. Η τελική εγκατάσταση πρέπει να συμμορφώνεται με τους τοπικούς ηλεκτρικούς κανονισμούς και τις απαιτήσεις μηχανικής.

Πώς μπορώ να ξέρω αν τα 37,5KVA είναι η σωστή χωρητικότητα;

Θα πρέπει να υπολογίσετε το αναμενόμενο ηλεκτρικό φορτίο, να λάβετε υπόψη τον συντελεστή ισχύος και τη ζήτηση αιχμής και να επιτρέψετε μια λογική μελλοντική επέκταση. Ένας εξειδικευμένος ηλεκτρολόγος μηχανικός ή έμπειρος προμηθευτής μετασχηματιστών μπορεί να βοηθήσει στην επιβεβαίωση της κατάλληλης χωρητικότητας.

Μπορεί να προσαρμοστεί η διαμόρφωση τάσης;

Οι απαιτήσεις τάσης του μετασχηματιστή ενδέχεται να διαφέρουν ανάλογα με το τοπικό δίκτυο και την εφαρμογή. Οι αγοραστές θα πρέπει να παρέχουν την απαιτούμενη κύρια τάση, δευτερεύουσα τάση, συχνότητα και διαμόρφωση φάσης όταν ζητούν προσφορά.

Γιατί είναι σημαντική η εργοστασιακή δοκιμή;

Οι εργοστασιακές δοκιμές βοηθούν στην επαλήθευση ότι ο μετασχηματιστής πληροί τις συμφωνημένες απαιτήσεις ηλεκτρικής ενέργειας και απόδοσης πριν από την αποστολή. Η δοκιμή μπορεί να εντοπίσει πιθανά ζητήματα που σχετίζονται με τη μόνωση, την αντίσταση περιέλιξης, την απόδοση τάσης και άλλα κρίσιμα χαρακτηριστικά.

Βρείτε τη σωστή λύση διανομής ενέργειας για το έργο σας

Ένα σωστά επιλεγμένοΜετασχηματιστής 37,5KVA με στύλομπορεί να προσφέρει μια πρακτική και αξιόπιστη λύση για διανομή εναέριας ισχύος μέτριου φορτίου. Από τη διαμόρφωση τάσης και την επιλογή χωρητικότητας μέχρι την εγκατάσταση σε εξωτερικό χώρο και τον έλεγχο ποιότητας, κάθε λεπτομέρεια πρέπει να ταιριάζει με τις απαιτήσεις του έργου σας. Αν ψάχνετε για μια αξιόπιστη λύση μετασχηματιστή από την Guangbian, εξερευνήστε τις διαθέσιμες επιλογές μετασχηματιστή 37,5 KVA καιεπικοινωνήστε μαζί μαςσήμερα με τις απαιτήσεις τάσης, τη συχνότητα, τη διαμόρφωση φάσης, την ποσότητα και τις λεπτομέρειες του έργου για να λάβετε επαγγελματικές συστάσεις προϊόντων και μια κατάλληλη προσφορά.
