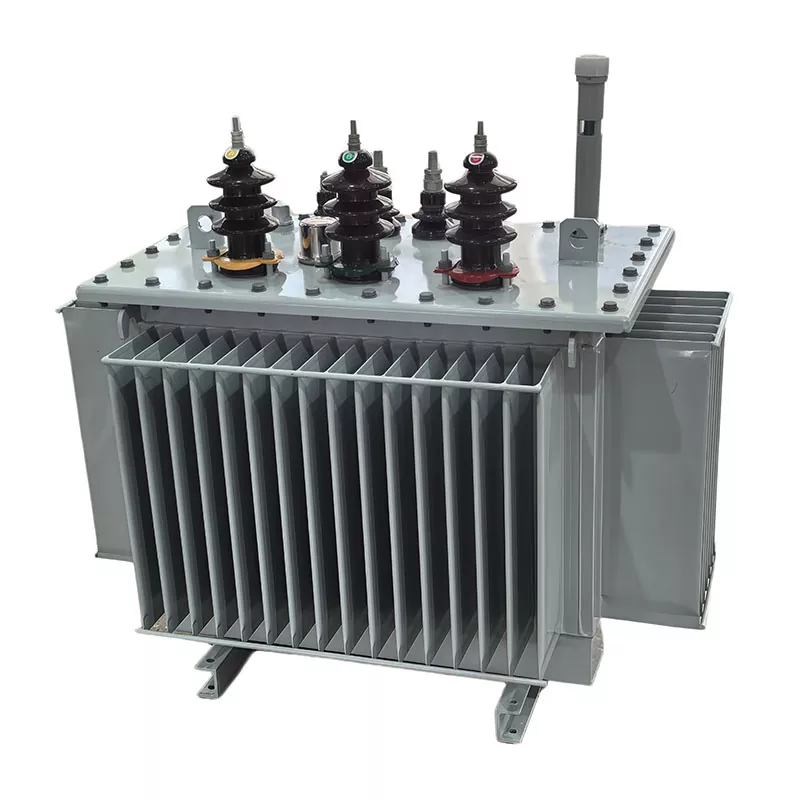

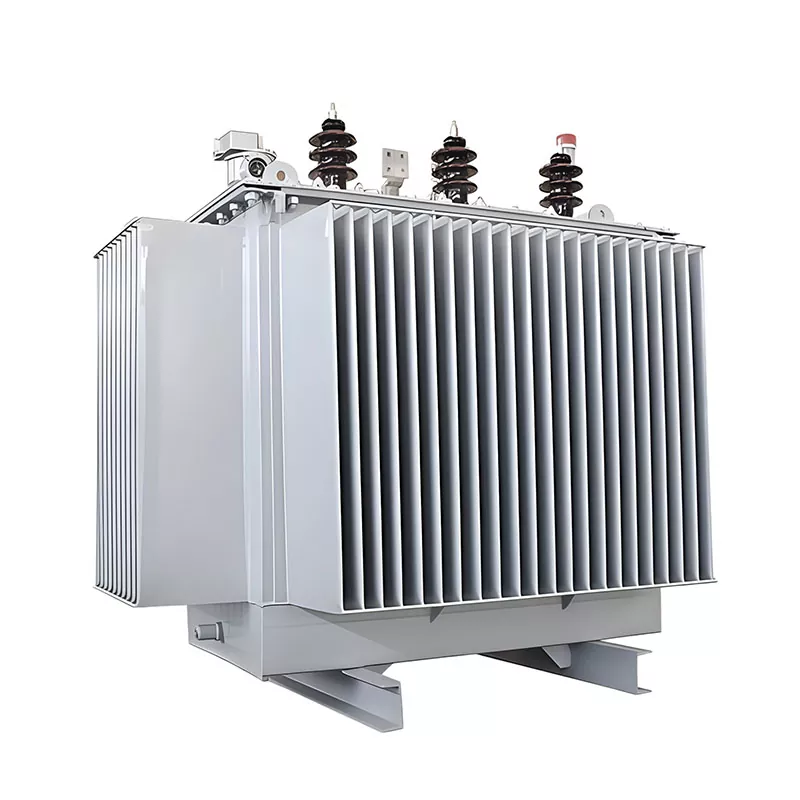

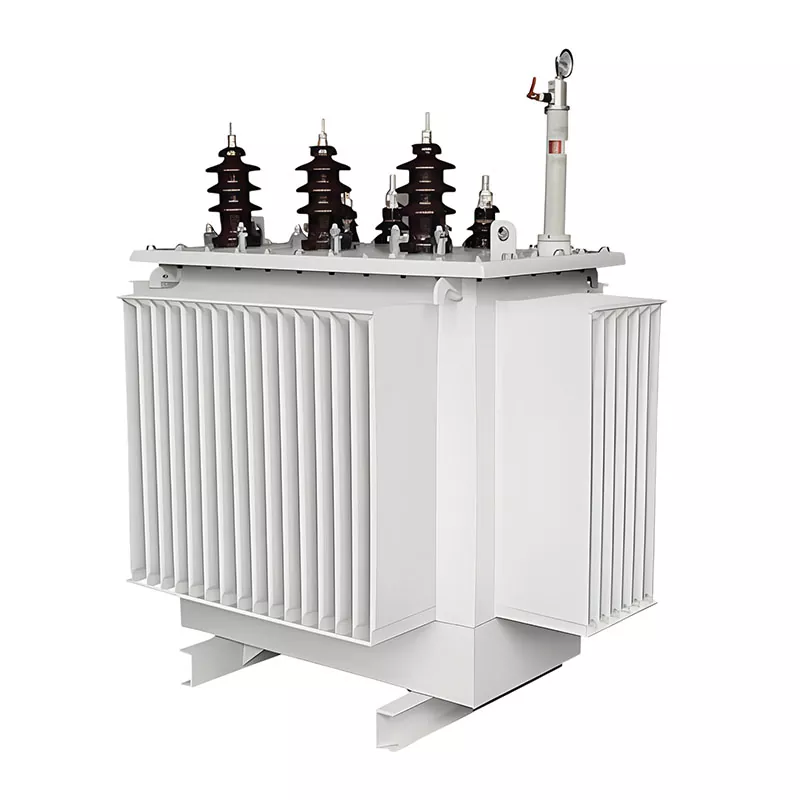

Ανταλλακτικός μετασχηματιστής βυθισμένος σε λάδι

Ένας μετασχηματιστής βυθισμένου σε λάδι αντικατάστασης είναι ένας τύπος μετασχηματιστή ισχύος γεμάτου με λάδι ειδικά σχεδιασμένος για να αντικαταστήσει έναν υπάρχοντα μετασχηματιστή σε λειτουργικό σύστημα διανομής ισχύος, συνήθως λόγω γήρανσης εξοπλισμού, αστοχίας, περιορισμών χωρητικότητας ή απαιτήσεων αναβάθμισης απόδοσης.

Σε αντίθεση με τους μετασχηματιστές που χρησιμοποιούνται σε νέες εγκαταστάσεις, ένας μετασχηματιστής αντικατάστασης έχει κατασκευαστεί με ιδιαίτερη έμφαση στη συμβατότητα του συστήματος, τη φυσική εναλλαξιμότητα και την απρόσκοπτη ενσωμάτωση με την υπάρχουσα ηλεκτρική υποδομή.

Μηχανικός Ορισμός

Από την άποψη της ηλεκτρικής μηχανικής, ένας μετασχηματιστής βυθισμένου λαδιού αντικατάστασης μπορεί να οριστεί ως:

Ένας μετασχηματιστής ισχύος σχεδιασμένος ή βελτιστοποιημένος σύμφωνα με τις υπάρχουσες συνθήκες δικτύου —όπως επίπεδο τάσης, διανυσματική ομάδα, διαστάσεις εγκατάστασης και προφίλ φορτίου— ώστε να μπορεί να αντικαταστήσει άμεσα έναν εν λειτουργία μετασχηματιστή βυθισμένου σε λάδι χωρίς σημαντική τροποποίηση στο αρχικό σύστημα.

Βασικά Τεχνικά Χαρακτηριστικά

Ένας τυπικός μετασχηματιστής βυθισμένου λαδιού αντικατάστασης ορίζεται από τις ακόλουθες τεχνικές απαιτήσεις:

Συμβατότητα τάσης:Ταιριάζει σε υπάρχοντα επίπεδα συστήματος όπως 6kV/0,4kV, 10kV/0,4kV κ.λπ.

Εναλλάξιμα εγκατάστασης:Σχεδιασμένο για να ταιριάζει σε υπάρχοντα θεμέλια, σημεία εισόδου καλωδίων και διάταξη υποσταθμού

Αντιστοίχιση ομάδων διανυσμάτων:Συνήθως Dyn11 ή πανομοιότυπη με την αρχική διαμόρφωση μετασχηματιστή

Συντονισμός σύνθετης αντίστασης βραχυκυκλώματος:Τυπικά σχεδιασμένο εντός του εύρους 5%-8% για να διασφαλίσει τη σταθερότητα του συστήματος

Βελτιστοποίηση απόδοσης:Μπορεί να βελτιώσει την απόδοση, να μειώσει τις απώλειες ή να βελτιώσει τη θερμική απόδοση σε σύγκριση με την αντικατασταθείσα μονάδα

Υπολογίστε πρώτα το σωστό μέγεθος

Ακολουθεί ένα παράδειγμα: το τρέχον φορτίο σας είναι 800 kVA και προσθέτετε 400 kVA νέας ζήτησης. Παράγοντες σε κάποιο περιθώριο ανάπτυξης, και τα 1250-1600kVA έχουν νόημα. Μην κοιτάτε μόνο τους σημερινούς αριθμούς - το να αφήσετε λίγο χώρο είναι πάντα ένα ασφαλές στοίχημα.

Κατά τον υπολογισμό της χωρητικότητας του μετασχηματιστή, λάβετε υπόψη αυτές τις παραμέτρους: η στάθμη τάσης πρέπει να ταιριάζει με το υπάρχον σύστημά σας (όπως 10kV/0,4kV), η ομάδα διανυσμάτων Dyn11 λειτουργεί για τις περισσότερες εμπορικές εφαρμογές και η σύνθετη αντίσταση 5-8% είναι στάνταρ. Εάν δεν είστε βέβαιοι, η ομάδα του εργοστασίου της GUANGBIAN στην Κίνα μπορεί να ελέγξει τις ρυθμίσεις σας και να επιβεβαιώσει τις προδιαγραφές πριν από την κατασκευή.

Τι να προετοιμάσετε πριν από την ανταλλαγή;

Τρία πράγματα που πρέπει να ελέγξετε:

1. Ηλεκτρική αξιολόγηση — Μπορούν οι ζυγοί και τα καλώδιά σας να αντέξουν υψηλότερο ρεύμα; Χρειάζεται προσαρμογές το σύστημα προστασίας;

2. Έλεγχος κατασκευής — Μέγεθος θεμελίωσης, διαδρομή πρόσβασης για τη μεταφορά της μονάδας, συνθήκες εξαερισμού.

3.Συντονισμός Utility — Μια αναβάθμιση χωρητικότητας ενδέχεται να απαιτήσει αλλαγές στην εισερχόμενη παροχή σας. Τακτοποιήστε έγκαιρα την άδεια διακοπής ρεύματος.

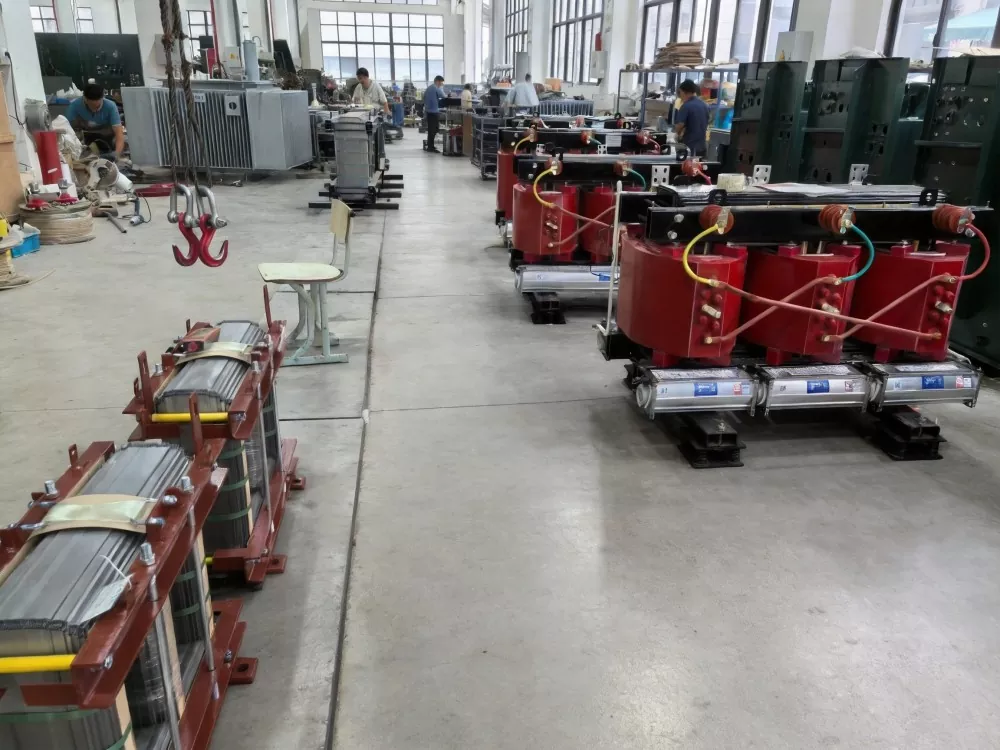

Εάν σχεδιάζετε ένα έργο αντικατάστασης μετασχηματιστή, η τεχνική ομάδα της GUANGBIAN από το εργοστάσιό μας στην Κίνα μπορεί να σας βοηθήσει να ελέγξετε αυτά τα στοιχεία. Έχουμε χειριστεί παρόμοιες περιπτώσεις στις εγκαταστάσεις παραγωγής μας και γνωρίζουμε ποιες λεπτομέρειες συχνά παραβλέπονται.

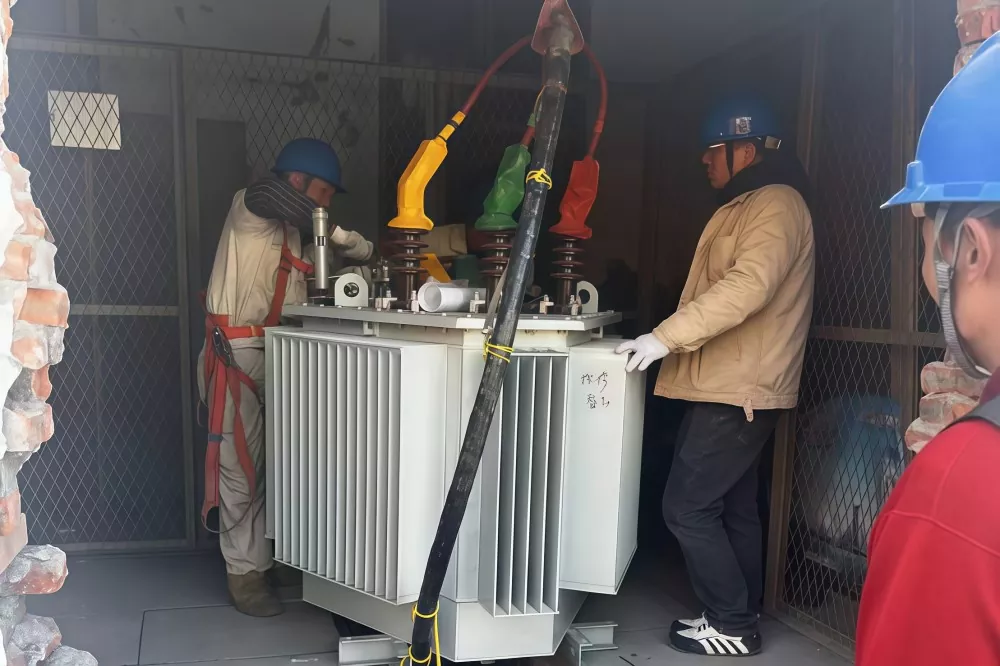

Εγκατάσταση και θέση σε λειτουργία

Απενεργοποίηση → Αποσύνδεση → Αφαιρέστε την παλιά μονάδα → Τοποθετήστε νέο μετασχηματιστή → Καλωδίωση → Δοκιμή → Ενεργοποίηση

Μην παραλείψετε το βήμα της δοκιμής: δοκιμή αναλογίας στροφών, αντίσταση μόνωσης, επαλήθευση ομάδας διανυσμάτων, μέτρηση αντίστασης. Όλα πρέπει να περάσουν πριν γυρίσετε τον διακόπτη. Τις πρώτες εβδομάδες, παρακολουθήστε τη θερμοκρασία, ακούστε για ασυνήθιστο θόρυβο, ελέγξτε για κραδασμούς.

Πόσο κοστίζει;

Για μια μονάδα 1250 kVA, ο ίδιος ο μετασχηματιστής τρέχει $25.000–45.000. Με την εγκατάσταση και τις τροποποιήσεις, το συνολικό κόστος του έργου είναι περίπου 35.000–75.000 $. Εάν η υπάρχουσα μονάδα σας λειτουργεί για σχεδόν 20 χρόνια, η αντικατάστασή της με μια νέα είναι πιο λογική από την προσθήκη μιας παράλληλης μονάδας—λιγότερη ταλαιπωρία συντήρησης, καλύτερη απόδοση.

Μετά την εγκατάσταση, διατηρήστε τις αναφορές δοκιμών και τα σχέδια που έχουν κατασκευαστεί σε αρχείο. Ελέγχετε τις θερμοκρασίες ανά τρίμηνο, κάντε μια ανάλυση λαδιού ετησίως (για τύπους με λάδια). Με την κατάλληλη φροντίδα, αυτός ο εξοπλισμός θα πρέπει να λειτουργεί ομαλά για 20-30 χρόνια.

Στο εργοστάσιο της GUANGBIAN στην Κίνα, κατασκευάζουμε μετασχηματιστές που κατασκευάζονται για μεγάλες αποστάσεις. Είτε βρίσκεστε στη φάση επιλογής μετασχηματιστή είτε χρειάζεστε έλεγχο των προδιαγραφών, η ομάδα μας μπορεί να σας βοηθήσει.

Διαφορά από τους τυπικούς μετασχηματιστές νέας εγκατάστασης

FAQ

1. Τι είναι ένας ανταλλακτικός μετασχηματιστής βυθισμένου σε λάδι;

Είναι ένας μετασχηματιστής βυθισμένος στο λάδι που έχει σχεδιαστεί για να αντικαταστήσει έναν υπάρχοντα μετασχηματιστή σε ένα λειτουργικό σύστημα ισχύος. Είναι κατασκευασμένο για να ταιριάζει με τις αρχικές ηλεκτρικές συνθήκες, ώστε το σύστημα να μπορεί να συνεχίσει να λειτουργεί με ελάχιστες τροποποιήσεις.

2. Πότε πρέπει να αντικατασταθεί ένας μετασχηματιστής;

Απαιτείται αντικατάσταση όταν ο μετασχηματιστής είναι παλιός (συνήθως 15–25+ ετών), συχνά αποτυγχάνει, δεν μπορεί να καλύψει την τρέχουσα ζήτηση φορτίου ή έχει υψηλό κόστος συντήρησης

3. Πώς επιλέγω τη σωστή χωρητικότητα για αντικατάσταση;

Η χωρητικότητα επιλέγεται με βάση το τρέχον φορτίο, τη μελλοντική επέκταση (συνήθως 15–25% περιθώριο) και τις συνθήκες του συστήματος, όπως το επίπεδο τάσης και τους περιορισμούς εγκατάστασης.

4. Μπορεί ένας μετασχηματιστής αντικατάστασης να αυξήσει την ικανότητα;

Ναί. Μια μονάδα αντικατάστασης μπορεί να αναβαθμιστεί σε μεγαλύτερη χωρητικότητα, αλλά τα υπάρχοντα καλώδια, ο εξοπλισμός διανομής και το σύστημα προστασίας πρέπει να ελεγχθούν για συμβατότητα.

5. Τι πρέπει να ταιριάζει κατά την αντικατάσταση ενός μετασχηματιστή;

Οι βασικές παράμετροι περιλαμβάνουν την αναλογία τάσης, την ομάδα διανυσμάτων (συνήθως Dyn11), την αντίσταση (περίπου 5–8%) και τις διαστάσεις φυσικής εγκατάστασης.

6. Πόσο χρόνο διαρκεί η διαδικασία αντικατάστασης;

Η εγκατάσταση και η αντικατάσταση χρειάζονται συνήθως 1-3 ημέρες, ανάλογα με τις συνθήκες του χώρου, συν επιπλέον χρόνο για δοκιμή και θέση σε λειτουργία.
