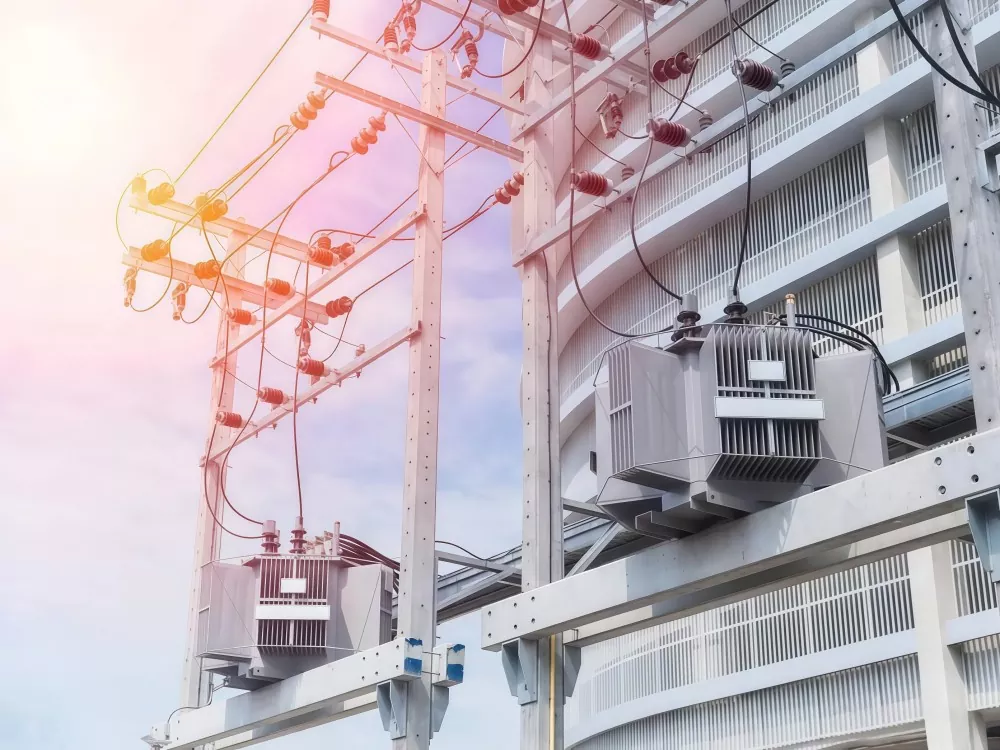

Μετασχηματιστής παράλληλης λειτουργίας

Ένας μετασχηματιστής παράλληλης λειτουργίας αναφέρεται στον τρόπο λειτουργίας στον οποίο δύο ή περισσότεροι μετασχηματιστές συνδέονται στον ίδιο ηλεκτρικό δίαυλο και τροφοδοτούν ένα κοινό φορτίο ταυτόχρονα αφού πληρούν συγκεκριμένες ηλεκτρικές συνθήκες.

Οι κύριοι στόχοι είναι:

Αυξήστε την ικανότητα παροχής ρεύματος

Βελτιώστε την αξιοπιστία του συστήματος

Βελτίωση της λειτουργικής ευελιξίας

Μειώστε τον κίνδυνο υπερφόρτωσης σε έναν μόνο μετασχηματιστή

Αυτή η διαμόρφωση χρησιμοποιείται ευρέως σε υποσταθμούς, βιομηχανικά συστήματα ισχύος, κέντρα δεδομένων και μεγάλης κλίμακας εγκαταστάσεις παραγωγής.

Φόντα

(1) Βελτιωμένη αξιοπιστία ισχύος

Εάν ένας μετασχηματιστής αποτύχει, άλλοι μπορούν να συνεχίσουν να παρέχουν ρεύμα.

(2) Ευέλικτη Επέκταση Δυναμικότητας

Μπορούν να προστεθούν πρόσθετοι μετασχηματιστές καθώς αυξάνεται η ζήτηση φορτίου.

(3) Υψηλότερη Λειτουργική Αποδοτικότητα

Οι μετασχηματιστές μπορούν να ενεργοποιηθούν/απενεργοποιηθούν ανάλογα με τις συνθήκες φορτίου, μειώνοντας τις απώλειες χωρίς φορτίο.

(4) Ευκολότερη Συντήρηση

Οι μεμονωμένοι μετασχηματιστές μπορούν να εξυπηρετηθούν χωρίς πλήρη διακοπή λειτουργίας του συστήματος.

(5) Βελτιστοποίηση κόστους

Αποφεύγει την ανάγκη για μία μόνο επένδυση μετασχηματιστή μεγάλης χωρητικότητας.

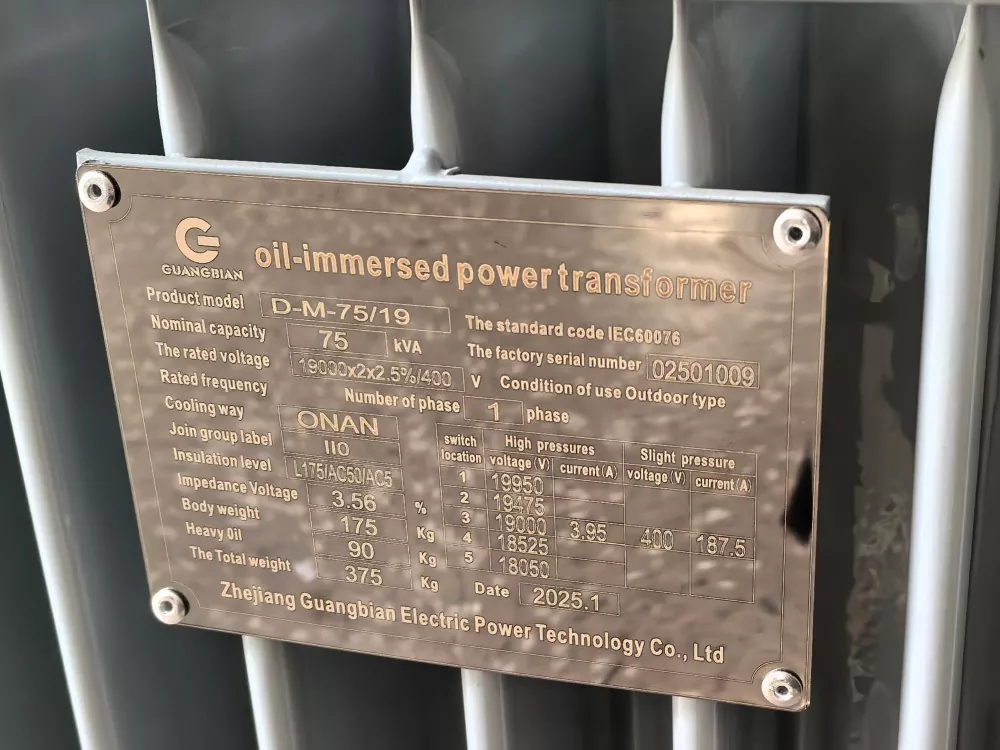

Διανυσματική αντιστοίχιση ομάδας

Ο πιο κρίσιμος κανόνας για τη λειτουργία παράλληλου μετασχηματιστή; Αντιστοιχίστε τις διανυσματικές σας ομάδες.

Οι διανυσματικές ομάδες περιγράφουν συνδέσεις περιέλιξης χρησιμοποιώντας γράμματα και αριθμούς — για παράδειγμα, Dyn11, Yyn0. Πρώτο γράμμα: ρύθμιση περιέλιξης υψηλής τάσης. Δεύτερο γράμμα: πλευρά χαμηλής τάσης. Ο αριθμός δείχνει μετατόπιση φάσης σε βήματα 30 μοιρών.

Γιατί έχει σημασία;

Τοποθετήστε δύο μετασχηματιστές με διαφορετικές ομάδες διανυσμάτων παράλληλα και οι δευτερεύουσες τάσεις τους δεν θα ευθυγραμμιστούν σωστά. Ακόμη και μια μετατόπιση φάσης 30 μοιρών δημιουργεί ρεύματα κυκλοφορίας μεταξύ των μονάδων. Αυτά τα ρεύματα ρέουν μέσα από τις περιελίξεις αλλά μεταφέρουν μηδενικό ωφέλιμο φορτίο. Αποτέλεσμα: υπερθέρμανση, σπατάλη ενέργειας.

Αντιμετωπίζουμε αυτό το ζήτημα τακτικά στο εργοστάσιό μας GUANGBIAN στην Κίνα. Οι πελάτες υποθέτουν ότι δύο μετασχηματιστές μπορεί να τρέξει μαζί — δεν είναι αλήθεια. Ο συγχρονισμός μετασχηματιστή ξεκινά εδώ. Παραλείψτε αυτόν τον έλεγχο και Η παράλληλη σύνδεση των μετασχηματιστών δημιουργεί περισσότερα προβλήματα από όσα λύνει.

Παράδειγμα: Μια μονάδα Dyn11 δεν θα λειτουργεί παράλληλα με έναν μετασχηματιστή Yyn0. Η διαφορά φάσης προκαλεί έντονη κυκλοφορία ρεύματα — δεν υπάρχει τρόπος γύρω από αυτό.

Πρακτικές συμβουλές

Πριν αγοράσετε έναν δεύτερο μετασχηματιστή για τον μετασχηματιστή παράλληλης λειτουργίας, ελέγξτε τη διανυσματική ομάδα της υπάρχουσας μονάδας σας. Γράψτε το στις προδιαγραφές αγοράς σας. Κατά την επιλογή νέου εξοπλισμού, καθορίστε ρητά την αντίστοιχη ομάδα διανυσμάτων. Η συμβατότητα δεν είναι προαιρετική.

Στο εργοστάσιό μας GUANGBIAN, έχουμε δει πελάτες στην Κίνα να παραγγέλνουν μετασχηματιστές χωρίς να το ελέγξουν αυτό λεπτομέρεια. Στη συνέχεια τηλεφωνούν, αναρωτιούνται γιατί απέτυχε η κοινή χρήση φορτίου μετασχηματιστή. Μην παραλείπετε τα βασικά.

Αντιστοίχιση σύνθετης αντίστασης

Οι μετασχηματιστές χρειάζονται παρόμοιες τιμές σύνθετης αντίστασης - συνήθως εντός 10% μεταξύ τους - για σωστή κατανομή φορτίου. Η σύνθετη αντίσταση, που εμφανίζεται ως ποσοστό, καθορίζει την πτώση τάσης σε πλήρες φορτίο.

Εάν μια μονάδα έχει σημαντικά υψηλότερη σύνθετη αντίσταση, μεταφέρει λιγότερο από το φορτίο. Ο άλλος δουλεύει πιο σκληρά, ζεσταίνεται περισσότερο, φθείρεται πιο γρήγορα. Οι κατασκευαστές μετασχηματιστών όπως εμείς επαληθεύουν πάντα τη συμβατότητα της σύνθετης αντίστασης όταν παρέχουν συμβουλές σε ρυθμίσεις λειτουργίας πολλών μετασχηματιστών.

Πώς η σύνθετη αντίσταση επηρεάζει την κοινή χρήση φορτίου;

Πάρτε δύο μετασχηματιστές με διαφορετικές τιμές αντίστασης:

Μετασχηματιστής	Αντίσταση	Αποτέλεσμα φόρτωσης κοινής χρήσης
Ενότητα Α	6%	Παίρνει περισσότερα από το μερίδιό του
Ενότητα Β	8%	Λειτουργεί κάτω από την χωρητικότητα

Ο μετασχηματιστής με χαμηλότερη αντίσταση αντλεί φυσικά περισσότερο ρεύμα. Είναι βασική φυσική. Το αποτέλεσμα; Μια μονάδα λειτουργεί υπερωρίες ενώ ο άλλος μετά βίας συνεισφέρει — καμία κατάσταση δεν λειτουργεί καλά μακροπρόθεσμα.

Λήψη του αγώνα σωστά

Όταν είναι δυνατόν, αγοράστε μετασχηματιστές από τον ίδιο κατασκευαστή, σχεδιασμένους για Παράλληλη λειτουργία Transformer. Οι μονάδες από την ίδια παρτίδα παραγωγής έχουν συνήθως πιο αυστηρές ανοχές σύνθετης αντίστασης. Διαφορετικοί κατασκευαστές; Προσδιορίστε αντιστοίχιση τιμών σύνθετης αντίστασης σαφώς στα έγγραφα αγοράς σας.

Βασικά στοιχεία κοινής χρήσης φορτίου

Οι ταιριαστοί μετασχηματιστές κατανέμουν το φορτίο ανάλογα με τις ονομασίες τους. Μια μονάδα 1000kVA σε συνδυασμό με μια μονάδα 500kVA θα πρέπει χωρίστε το φορτίο κατά προσέγγιση 2:1 — έτσι λειτουργεί η κοινή χρήση φορτίου μετασχηματιστή όταν ευθυγραμμίζονται οι προδιαγραφές.

Για πελάτες που κατασκευάζουν συστήματα λειτουργίας πολλαπλών μετασχηματιστών, το GUANGBIAN εργοστάσιο στη Κίνα τρέχει αυτούς τους ελέγχους ως τυπική πρακτική. Επαλήθευση προδιαγραφών πριν ολοκληρωθεί η εγκατάσταση λεπτά. Διορθώνετε μια τράπεζα παράλληλων μετασχηματιστών που δεν θα ισορροπεί; Αυτό διαρκεί πολύ περισσότερο.

Παράγοντες που επηρεάζουν την κατανομή φορτίου

Τιμές σύνθετης αντίστασης: Οι μονάδες με χαμηλότερη σύνθετη αντίσταση αναλαμβάνουν φυσικά περισσότερο από το ηλεκτρικό φορτίο. Αυτό είναι θεμελιώδες για το πώς μετασχηματιστής εργασίες κοινής χρήσης φορτίου.
Tap Changer Position: Διαφορετικές ρυθμίσεις βρύσης μετατοπίζουν την αναλογία τάσης, η οποία με τη σειρά της επηρεάζει τον τρόπο με τον οποίο το ρεύμα διαιρείται μεταξύ των μονάδων.
Ποιότητα σύνδεσης: Οι κακές επαφές — είτε χαλαρές είτε με αντίσταση — παραμορφώνουν την κατανομή του ρεύματος και βάζουν εκτός ισορροπίας την παράλληλη ρύθμιση.
Επιδράσεις θερμοκρασίας: Η θερμοκρασία λειτουργίας μετατοπίζει ελαφρώς την αντίσταση. Γι' αυτό η συνεπής παρακολούθηση αποδίδει καρπούς.

Παρακολούθηση Κατανομής Φορτίου

Τοποθετήστε αισθητήρες ρεύματος στη δευτερεύουσα πλευρά κάθε μετασχηματιστή για να δείτε ακριβώς πόσο φορτίο χειρίζεται ο καθένας. Ελέγξτε το μετρήσεις τακτικά - και οι δύο μονάδες πρέπει να παραμένουν εντός των ονομαστικών ορίων τους. Να τι πρέπει να προσέξετε: αν μια μονάδα ανεβαίνει υπερβαίνει το 85% της χωρητικότητας ενώ το άλλο παραμένει κάτω από το 60%, κάτι δεν πάει καλά και αξίζει να το διερευνήσετε. Πολλά φυτά διαμορφώνονται συναγερμούς σε αυτά τα κατώφλια. Στην GUANGBIAN, συμβουλεύουμε τους πελάτες να ακολουθήσουν αυτήν την προσέγγιση κατά την παράλληλη ανάπτυξη διαμορφώσεις μετασχηματιστή - ο εντοπισμός ανωμαλιών εκ των προτέρων ξεπερνά τα προβλήματα αργότερα.

Συντονισμός Συστήματος Προστασίας

Η παράλληλη λειτουργία μετασχηματιστών σημαίνει ότι το σύστημα προστασίας σας πρέπει να λειτουργεί σε δύο επίπεδα: βλάβες μεμονωμένων μονάδων και ευρύτερα προβλήματα συστήματος. Η επιλογή ενός κατασκευαστή που το παίρνει αυτό έχει μεγαλύτερη σημασία από ό, τι νομίζετε. Η ομάδα μηχανικών μας στο GUANGBIAN συνεργάζεται απευθείας με πελάτες για να δημιουργήσει ρυθμίσεις προστασίας που διατηρούν αξιόπιστες τις τράπεζες μετασχηματιστή τους — είτε πρόκειται για νέα εγκατάσταση είτε για μετασκευή παλαιότερου εξοπλισμού.

Συσκευές Βασικής Προστασίας

Διαφορική Προστασία: Εντοπίζει εσωτερικά σφάλματα που αναπτύσσονται μέσα στις περιελίξεις ή τον πυρήνα του μετασχηματιστή.

Προστασία από υπερένταση: Η πρώτη σας γραμμή έναντι βραχυκυκλωμάτων κατάντη και φορτίων που τρέχουν πολύ ψηλά για πολύ μεγάλο χρονικό διάστημα.

Προστασία γείωσης: Τη στιγμή που το ρεύμα φεύγει από την προβλεπόμενη διαδρομή του και κατευθύνεται προς τη γη, αυτή η προστασία ενεργοποιείται.
Breaker Failure Protection: Μια εναλλακτική λύση που έχει σημασία — εάν η κύρια προστασία χάσει την κλήση, αυτό το δευτερεύον στρώμα ανακτά τη χαλάρωση και απομονώνει το σφάλμα.

Προκλήσεις συντονισμού

Η λειτουργία παράλληλων μετασχηματιστών σημαίνει ότι ένα μόνο σφάλμα δεν πρέπει να καταρρίπτει ολόκληρη τη ρύθμιση. Η λογική προστασίας πρέπει ξεχώρισε τον κακό ηθοποιό αφήνοντας τον καλό στρατιώτη της μονάδας. Αυτό απαιτεί συντονισμό: ο διακόπτης που βρίσκεται πιο κοντά στο Το πρόβλημα πρέπει να δράσει πριν εμπλακεί οτιδήποτε ανάντη.

Ρυθμίσεις προσαρμογών

Οι ρυθμίσεις προστασίας πρέπει να λαμβάνουν υπόψη το κανονικό ρεύμα κυκλοφορίας κατά τη λειτουργία. Θέστε τα πολύ ευαίσθητα και θα αντιμετωπίσετε ενοχλητικά ταξίδια. Ρυθμίστε τα πολύ ψηλά και τα πραγματικά σφάλματα ενδέχεται να γλιστρήσουν χωρίς να ενεργοποιήσετε την προστασία. Η επίτευξη της σωστής ισορροπίας απαιτεί εμπειρία — κάτι πάνω στο οποίο εργάζεται η ομάδα μηχανικών μας στο εργοστάσιο GUANGBIAN στην Κίνα καθημερινά με πελάτες.

Κοινά Θέματα και Λύσεις

Κυκλοφοριακό Ρεύμα

Πρόβλημα: Οι μετασχηματιστές ανταλλάσσουν ρεύμα μεταξύ τους ακόμη και χωρίς συνδεδεμένο εξωτερικό φορτίο.
Λύση: Ελέγξτε ότι οι διαμορφώσεις των διανυσματικών ομάδων είναι σε αρμονία και ότι οι τιμές σύνθετης αντίστασης αντιστοιχούν. Υπολογίστε με βάση οι πραγματικές τιμές των μετασχηματιστών σας — το κυκλοφορούν ρεύμα που υπερβαίνει το 5-10% της ονομαστικής τιμής σημαίνει κάτι στη ρύθμιση δεν πάει καλά.

Ανισορροπία φορτίου

Πρόβλημα: Ένας μετασχηματιστής αναλαμβάνει τακτικά περισσότερο φορτίο από όσο θα έπρεπε.
Λύση: Δείτε τη σύζευξη σύνθετης αντίστασης, τις ρυθμίσεις πατήματος και πόσο σταθερές είναι οι συνδέσεις. Η εγκατάσταση αντιδραστήρων σειράς μπορεί σπρώξτε τη διάσπαση προς τα πίσω προς το ομοιόμορφο.

Ενόχληση

Πρόβλημα: Τα ταξίδια συμβαίνουν κατά τη διάρκεια της καθημερινής λειτουργίας, ειδικά όταν μετατοπίζονται τα φορτία.
Λύση: Ελέγξτε ξανά εάν το σύστημα προστασίας έχει ρυθμιστεί για σωστό συντονισμό. Μην ξεχνάτε την ενεργοποίηση inrush — αυτή η σύντομη ακίδα μπορεί να χτυπήσει 8-12 φορές το κανονικό ρεύμα.

Βέλτιστες πρακτικές εγκατάστασης

Ακολουθήστε αυτά τα βήματα όταν συναρμολογείτε το σύστημα:
Ταιριάξτε το μήκος του καλωδίου και τις προδιαγραφές σε όλες τις παράλληλες διαδρομές
Ροπή σε κάθε σύνδεση με τις προδιαγραφές — μην μαντέψετε
Δοκιμάστε τη διαμόρφωση της ομάδας διανυσμάτων πριν από την εφαρμογή ισχύος
Εκτελέστε μια παρακολουθούμενη δοκιμή κατανομής φορτίου πριν από την πλήρη παράδοση
Διατηρήστε γραπτό αρχείο ρυθμίσεων και δεδομένων δοκιμών για μελλοντική αναφορά

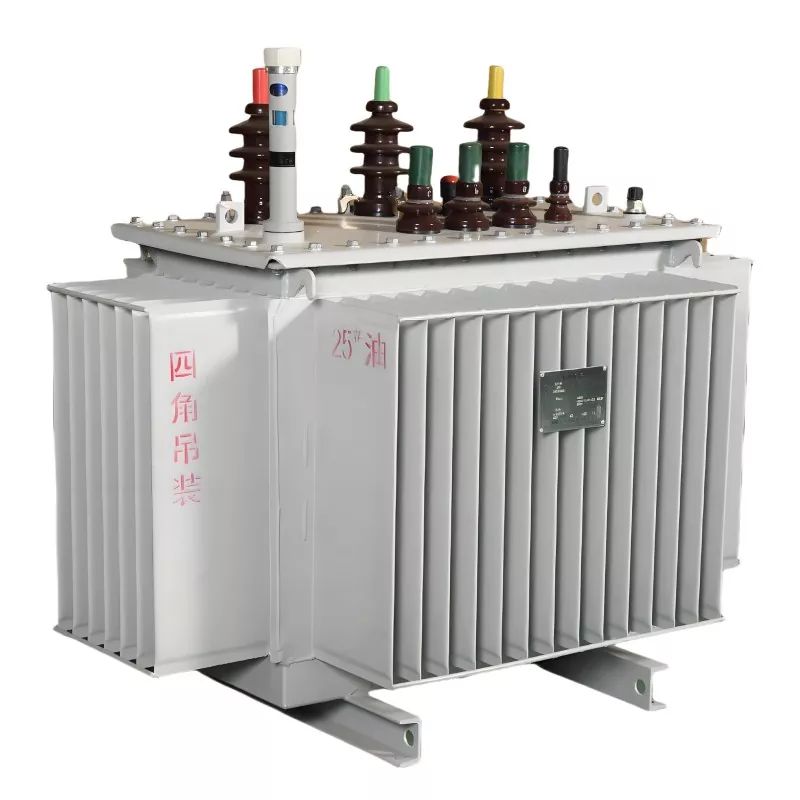

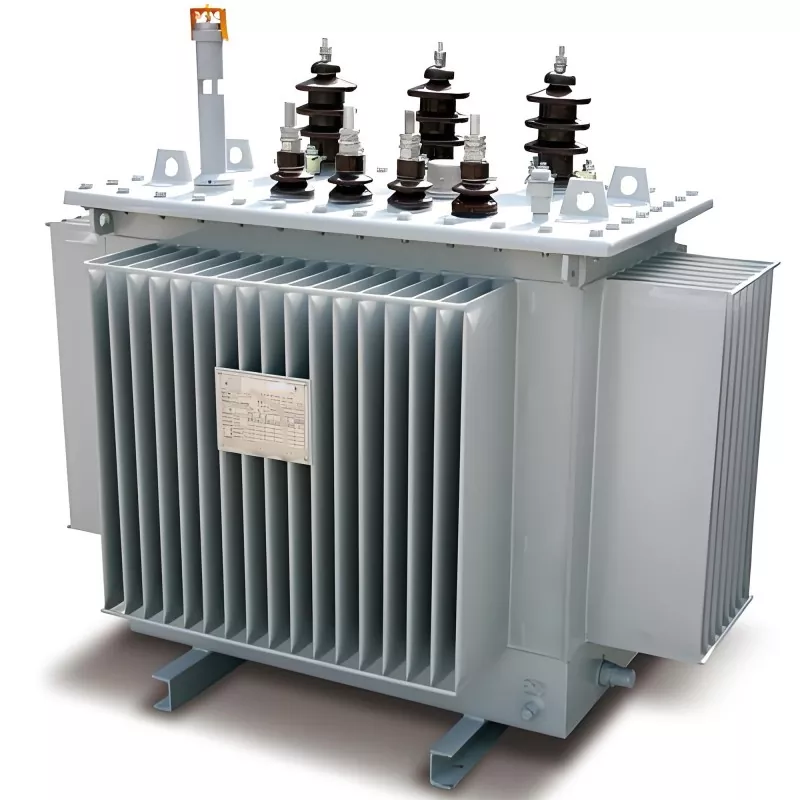

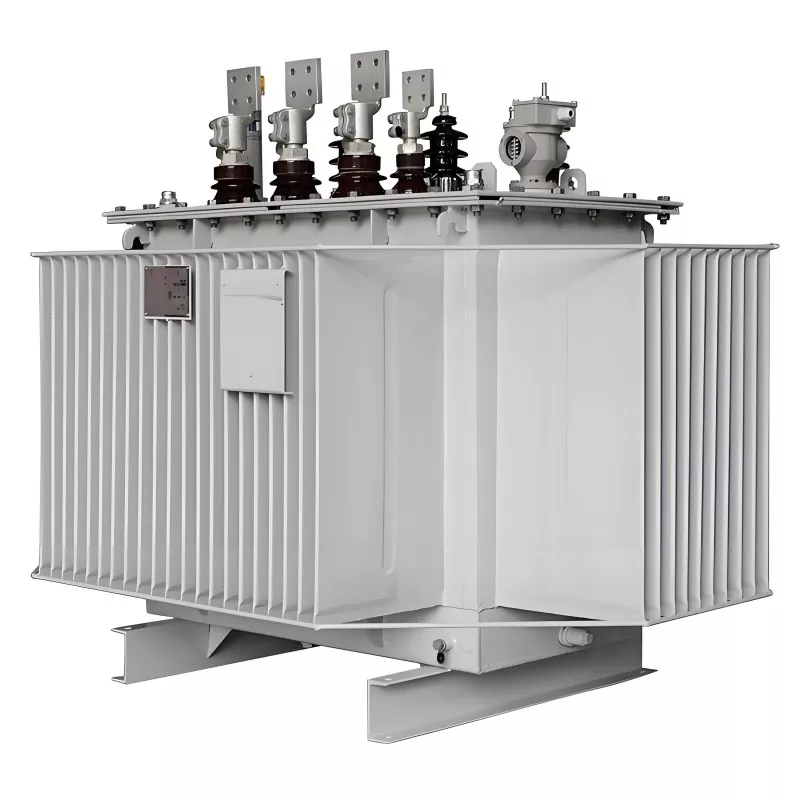

Το εργοστάσιό μας

FAQ

Ε1: Οι παράλληλοι μετασχηματιστές πρέπει να είναι του ίδιου μοντέλου;

Όχι απαραίτητα, αλλά πρέπει να ταιριάζουν σε αναλογία τάσης, σύνθετη αντίσταση και διανυσματική ομάδα.

Ε2: Μπορούν να λειτουργούν παράλληλα μετασχηματιστές με διαφορετική χωρητικότητα;

Ναι, αλλά η αναλογία χωρητικότητας δεν πρέπει γενικά να υπερβαίνει το 3:1 για να διασφαλιστεί η ισορροπημένη κατανομή φορτίου.

Ε3: Η παράλληλη λειτουργία αυξάνει τις απώλειες;

Μπορεί να αυξήσει τις απώλειες χωρίς φορτίο υπό συνθήκες ελαφρού φορτίου, αλλά η συνολική απόδοση βελτιώνεται λόγω της ευέλικτης λειτουργίας.

Ε4: Ποιο είναι το πιο κοινό πρόβλημα στην παράλληλη λειτουργία;

Ρεύματα κυκλοφορίας, ανομοιόμορφη κατανομή φορτίου και αναντιστοιχία φάσεων.

Το Parallel Operation Transformer λειτουργεί καλά ως στρατηγική επέκτασης χωρητικότητας - όταν οι τεχνικές απαιτήσεις τραβούν την προσοχή που τους αξίζει. Ευθυγράμμιση ομάδων διανυσμάτων, αντιστοίχιση τιμών σύνθετης αντίστασης, προγραμματισμός κατανομής φορτίου και συντονισμός σχημάτων προστασίας - αυτά τα κομμάτια μαζί δημιουργούν μια σταθερή εγκατάσταση. Οι μηχανικοί που κατανοούν αυτές τις απαιτήσεις μπορούν με σιγουριά να καθορίσουν, να εγκαταστήσουν και να λειτουργήσουν παράλληλες τράπεζες μετασχηματιστών για χρόνια αξιόπιστης υπηρεσίας. Η GUANGBIAN, ένας κατασκευαστής με πρακτική τεχνογνωσία από τις εγκαταστάσεις παραγωγής μας στην Κίνα, είναι έτοιμος ως συνεργάτης που κατανοεί τι χρειάζεται για την κατασκευή συστημάτων που ξεπερνούν την απόσταση.
