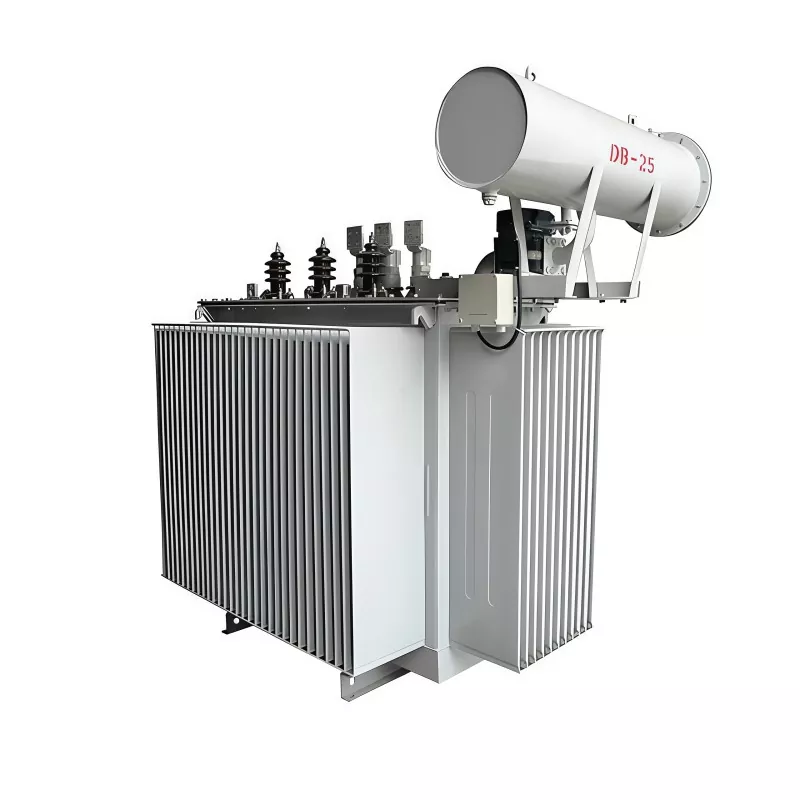

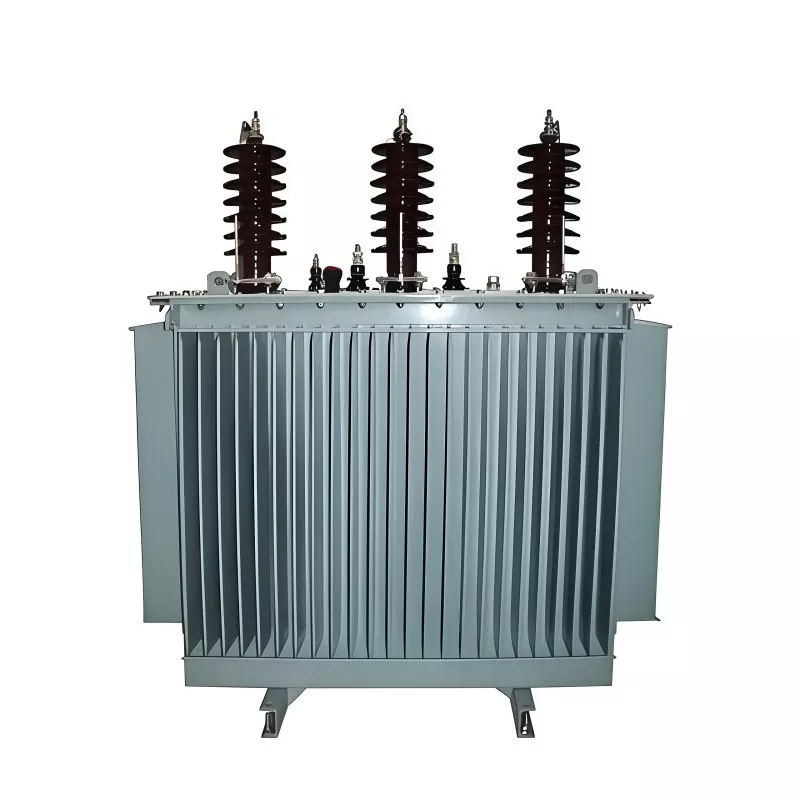

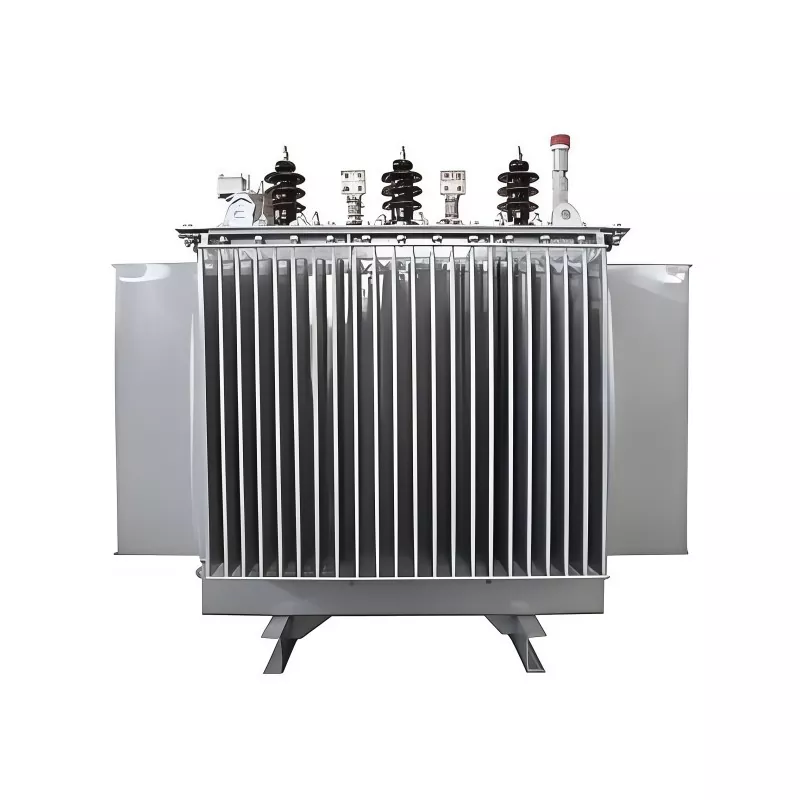

Τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι 800KVA 35KV

Κατασκευασμένος από την GUANGBIAN, αυτός ο τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι 800 KVA είναι μια συσκευή μετατροπής ισχύος μέσης τάσης που έχει σχεδιαστεί για να μειώνει την ηλεκτρική ενέργεια υψηλής τάσης (35 kV) σε επίπεδο χαμηλής τάσης (συνήθως 0,4 kV ή 0,415 kV για χρήση από τελικούς σταθμούς).

Χρησιμοποιεί μονωτικό λάδι τόσο ως μέσο ψύξης όσο και ως διηλεκτρικό μέσο, ​​εξασφαλίζοντας σταθερή λειτουργία, αποτελεσματική απαγωγή θερμότητας και μεγάλη διάρκεια ζωής για τον εξοπλισμό τόσο σε εξωτερικό όσο και σε βιομηχανικό περιβάλλον.

Για να βελτιώσουμε περαιτέρω τη μηχανική αντοχή του προϊόντος και την ικανότητα αντοχής σε βραχυκύκλωμα, έχουμε εφαρμόσει καινοτόμα σχέδια σχετικά με τη διάταξη του αγωγού λαδιού και τη διαμόρφωση σύνδεσης περιέλιξης αυτού του μετασχηματιστή βυθισμένου στο λάδι. Επιπλέον, για όλα τα άλλα εξαρτήματα του προϊόντος, χρησιμοποιούμε αποκλειστικά ανταλλακτικά που παρέχονται από τους μακροχρόνιους, υψηλής αξιοπιστίας και υψηλής ποιότητας προμηθευτές μας. Κάθε προσπάθεια που καταβάλλουμε αποσκοπεί στο να διασφαλίσουμε ότι, κατά την εξαγωγή σε αγορές του εξωτερικού, αυτό το προϊόν μπορεί να ενσωματωθεί με ασφάλεια και απρόσκοπτα στα τοπικά δίκτυα ηλεκτρικής ενέργειας, εξυπηρετώντας έτσι αποτελεσματικά το ευρύτερο κοινό.

Βασικά Πλεονεκτήματα

Υψηλή απόδοση απόδοσης:Ο βελτιστοποιημένος σχεδιασμός πυρήνα μειώνει τις απώλειες χωρίς φορτίο και φορτίο

Ισχυρή ικανότητα υπερφόρτωσης:Διαχειρίζεται αποτελεσματικά τη βραχυπρόθεσμη ζήτηση αιχμής

Άριστη θερμική διαχείριση:Η κυκλοφορία λαδιού εξασφαλίζει σταθερό έλεγχο θερμοκρασίας

Μεγάλη διάρκεια ζωής:Τυπικά σχεδιασμένο για 20-30 χρόνια λειτουργίας

Υψηλή αξιοπιστία:Σταθερή απόδοση υπό συνθήκες μεταβαλλόμενου φορτίου

Οικονομική λειτουργία:Η μειωμένη απώλεια ενέργειας μειώνει το μακροπρόθεσμο κόστος λειτουργίας

Ανθεκτικότητα σε εξωτερικό χώρο:Κατάλληλο για σκληρά περιβάλλοντα με κατάλληλο περίβλημα

Τεχνικό Έγγραφο

Λειτουργικό Περιβάλλον

Συνθήκες θερμοκρασίας:

Θερμοκρασία περιβάλλοντος μακροχρόνιας λειτουργίας: -25℃ ~ +45℃.

Μέγιστη θερμοκρασία περιβάλλοντος λειτουργίας: Δεν υπερβαίνει τους +50℃.

Θερμοκρασία αποθήκευσης και μεταφοράς:

-40℃ ~ +60℃.

Συνθήκες Υγρασίας:

Σχετική Υγρασία: ≤95% στους 25℃

Απαιτήσεις υψομέτρου:

Ονομαστική Εύρος Προσαρμογής Υψομέτρου: ≤1000 μέτρα

Το εργοστάσιό μας

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή

Οδηγίες συντήρησης

Η σωστή συντήρηση εξασφαλίζει μακροπρόθεσμη αξιοπιστία και ασφάλεια:

Τακτική επιθεώρηση

● Ελέγχετε τακτικά τη στάθμη λαδιού και τη θερμοκρασία λαδιού

● Ελέγξτε για διαρροή λαδιού ή μη φυσιολογικό ήχο

● Παρακολουθήστε τις συνθήκες φορτίου και τη σταθερότητα της τάσης

Δοκιμή λαδιού

● Δοκιμή διηλεκτρικής αντοχής (δοκιμή BDV)

● Ανάλυση περιεκτικότητας σε υγρασία

● Ανάλυση διαλυμένων αερίων (DGA) για ανίχνευση σφαλμάτων

Ηλεκτρική Συντήρηση

● Σφίξτε περιοδικά τις συνδέσεις ακροδεκτών

● Μετρήστε την αντίσταση μόνωσης

● Ελέγξτε την ισορροπία αντίστασης περιέλιξης

Έλεγχος συστήματος ψύξης

● Βεβαιωθείτε ότι τα πτερύγια του ψυγείου είναι καθαρά

● Αφαιρέστε τη σκόνη και τα υπολείμματα από τις επιφάνειες ψύξης

Συνιστώμενος κύκλος συντήρησης

● Βασική επιθεώρηση: μηνιαία

● Έλεγχος λαδιού: κάθε 6–12 μήνες

● Ολοκληρωμένη γενική επισκευή: κάθε 3–5 χρόνια (ανάλογα με τις συνθήκες φορτίου)

Εφαρμογές

Ο Τριφασικός Μετασχηματιστής Διανομής Βυθισμένου Λαδιού 800KVA 35KV είναι κατάλληλος για ένα ευρύ φάσμα σεναρίων μεσαίας έως μεγάλης ζήτησης ισχύος:

● Βιομηχανικά εργοστάσια παραγωγής

● Εργασίες εξόρυξης και εργοτάξια βαρέων μηχανημάτων

● Εμπορικά συγκροτήματα και εμπορικά κέντρα

● Συστήματα ανανεώσιμων πηγών ενέργειας (ηλιακοί και αιολικοί υποσταθμοί)

● Διανομή ηλεκτρικού δικτύου αγροτικής και αστικής περιοχής

● Έργα υποδομής (σιδηρόδρομος, αυτοκινητόδρομος, εργοτάξια)

● Υποσταθμοί κοινής ωφέλειας και περιφερειακοί σταθμοί διανομής

FAQ

Ε1: Ποια είναι η κύρια λειτουργία ενός μετασχηματιστή 800KVA 35KV;

Μειώνει την ηλεκτρική ενέργεια μέσης τάσης 35 kV για να χρησιμοποιηθεί χαμηλή τάση για βιομηχανική και εμπορική κατανάλωση.

Ε2: Ποια είναι η διαφορά μεταξύ μετασχηματιστών βυθισμένου σε λάδι και ξηρού τύπου;

Οι μετασχηματιστές βυθισμένοι σε λάδι χρησιμοποιούν μονωτικό λάδι για ψύξη και μόνωση, προσφέροντας καλύτερη απαγωγή θερμότητας και μεγαλύτερη ικανότητα υπερφόρτωσης σε σύγκριση με τους μετασχηματιστές ξηρού τύπου.

Ε3: Μπορεί αυτός ο μετασχηματιστής να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Ναί. Είναι ειδικά σχεδιασμένο για υπαίθριους υποσταθμούς και δύσκολες περιβαλλοντικές συνθήκες.

Ε4: Ποιοι παράγοντες επηρεάζουν την απόδοση του μετασχηματιστή;

Η ποιότητα του υλικού πυρήνα, ο ρυθμός φορτίου, το υλικό περιέλιξης (χαλκός/αλουμίνιο) και η κατάσταση συντήρησης επηρεάζουν την απόδοση.

Ε5: Είναι διαθέσιμη η προσαρμογή;

Ναί. Η αναλογία τάσης, το υλικό περιέλιξης, ο τύπος αλλαγής βρύσης και ο σχεδιασμός της δεξαμενής μπορούν να προσαρμοστούν με βάση τις απαιτήσεις του έργου.
