Πώς μπορεί ένας μετασχηματιστής τοποθετημένος σε πόλο 37,5 KVA να βελτιώσει την αξιόπιστη κατανομή ισχύος

Γκουανγκμπιάνπρομηθεύει τοΜετασχηματιστής 37,5KVA με στύλογια εναέρια συστήματα διανομής που εξυπηρετούν οικιακά, γεωργικά, εμπορικά και ελαφρά βιομηχανικά φορτία. Σχεδιασμένος για πρακτική εφαρμογή σε εξωτερικούς χώρους, αυτός ο μετασχηματιστής συνδυάζει συμπαγή εγκατάσταση σε πόλο, περιελίξεις χαλκού, μόνωση λαδιού, ελεγχόμενη κατασκευή και εργοστασιακές δοκιμές για να υποστηρίζει σταθερή διανομή ισχύος από μέση τάση σε χαμηλή τάση.

Ένας μετασχηματιστής με πόλο 37,5 KVA είναι ένας μετασχηματιστής διανομής που έχει σχεδιαστεί για τη μείωση της ηλεκτρικής ενέργειας μέσης τάσης από τις εναέριες γραμμές σε μια χαμηλότερη τάση κατάλληλη για τους τελικούς χρήστες. Η ονομαστική χωρητικότητά του 37,5 KVA το καθιστά κατάλληλο για σχετικά μέτρια ηλεκτρικά φορτία όπου προτιμάται μια συμπαγής, ανυψωμένη εγκατάσταση μετασχηματιστή. Αυτό το άρθρο εξηγεί πώς λειτουργεί ο μετασχηματιστής, πού χρησιμοποιείται, ποιοι τεχνικοί παράγοντες επηρεάζουν την απόδοση, πώς κατασκευάζεται και δοκιμάζεται και γιατί η εγκατάσταση σε πόλο μπορεί να είναι πρακτική για σύγχρονα εναέρια δίκτυα διανομής.

Πίνακας περιεχομένων

Τι είναι ένας μετασχηματιστής 37,5 KVA που τοποθετείται στον πόλο;

Πώς λειτουργεί ένας μετασχηματιστής 37,5 KVA που είναι τοποθετημένος στον πόλο;

Πού χρησιμοποιείται ένας μετασχηματιστής 37,5 KVA που τοποθετείται σε πόλο;

Ποια είναι τα βασικά χαρακτηριστικά;

Πώς κατασκευάζεται ο μετασχηματιστής;

Ποιες δοκιμές πρέπει να εξετάσουν οι αγοραστές;

Γιατί να επιλέξετε έναν μετασχηματιστή διανομής τοποθετημένο σε πόλο;

Πώς πρέπει οι αγοραστές να επιλέξουν τον κατάλληλο μετασχηματιστή;

Συχνές Ερωτήσεις

Σύναψη

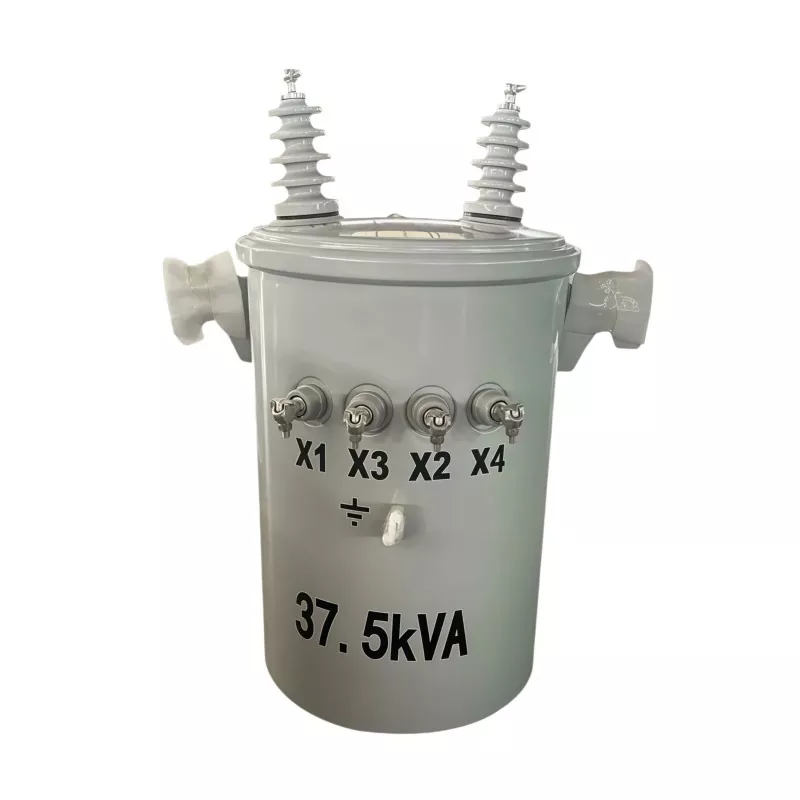

Τι είναι ένας μετασχηματιστής 37,5 KVA που τοποθετείται στον πόλο;

Ένας μετασχηματιστής 37,5 KVA που είναι τοποθετημένος σε πόλο είναι μια ηλεκτρική συσκευή διανομής που είναι εγκατεστημένη σε έναν πόλο κοινής ωφέλειας ή σε συγκρίσιμη εναέρια δομή στήριξης. Η κύρια λειτουργία του είναι να μειώσει την ηλεκτρική ενέργεια μέσης τάσης από μια εναέρια γραμμή διανομής σε χαμηλότερη τάση που μπορεί να χρησιμοποιηθεί από οικιακούς, γεωργικούς, εμπορικούς και ελαφράς βιομηχανικούς καταναλωτές.

Η βαθμολογία 37,5 KVA αντιπροσωπεύει τη φαινομενική χωρητικότητα ισχύος του μετασχηματιστή. Στον πρακτικό σχεδιασμό διανομής, αυτή η χωρητικότητα μπορεί να είναι κατάλληλη για δίκτυα με μέτρια ζήτηση όπου ένας μεγαλύτερος μετασχηματιστής θα εισήγαγε περιττή χωρητικότητα ενώ μια μικρότερη μονάδα θα μπορούσε να υπερφορτωθεί.

Η διαμόρφωση που είναι τοποθετημένη στον πόλο παρέχει επίσης μια πρακτική εναλλακτική λύση στον εξοπλισμό που είναι τοποθετημένος στο έδαφος. Επειδή ο μετασχηματιστής είναι υπερυψωμένος, πολύτιμος χώρος εδάφους μπορεί να παραμείνει διαθέσιμος για δρόμους, κτίρια, γεωργικές εργασίες ή άλλες υποδομές.

Για αγοραστές που ερευνούν διαφορετικές διαμορφώσεις μετασχηματιστών, οι λύσεις μετασχηματιστών ισχύος της Guangbian παρέχουν πρόσθετες πληροφορίες σχετικά με τις επιλογές μετασχηματιστών βυθισμένου σε λάδι, ξηρού τύπου και τοποθέτησης σε πόλο.

Πώς λειτουργεί ένας μετασχηματιστής 37,5 KVA που είναι τοποθετημένος στον πόλο;

Η αρχή λειτουργίας βασίζεται στην ηλεκτρομαγνητική επαγωγή. Αν και ο εξοπλισμός είναι συμπαγής, η λειτουργία του εξαρτάται από τη συντονισμένη απόδοση μεταξύ του μαγνητικού πυρήνα, του πρωτεύοντος τυλίγματος, του δευτερεύοντος τυλίγματος, του συστήματος μόνωσης και του μέσου ψύξης.

1. Είσοδος Μέσης Τάσης

Η ηλεκτρική ενέργεια έρχεται από ένα εναέριο δίκτυο διανομής και εισέρχεται στην κύρια περιέλιξη του μετασχηματιστή. Η ακριβής διαμόρφωση της τάσης εισόδου και εξόδου εξαρτάται από τις απαιτήσεις του έργου και τα ισχύοντα πρότυπα κοινής ωφέλειας.

2. Δημιουργία Μαγνητικού Πεδίου

Το εναλλασσόμενο ρεύμα που ρέει μέσω της κύριας περιέλιξης δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο στον πυρήνα του μετασχηματιστή. Ο ηλεκτρικός χάλυβας με προσανατολισμό κόκκων χρησιμοποιείται συνήθως σε πυρήνες μετασχηματιστών διανομής επειδή οι μαγνητικές του ιδιότητες βοηθούν στον έλεγχο των απωλειών του πυρήνα.

3. Μετασχηματισμός Τάσης

Το μεταβαλλόμενο μαγνητικό πεδίο προκαλεί τάση στη δευτερεύουσα περιέλιξη. Ο λόγος στροφών μεταξύ του πρωτεύοντος και του δευτερεύοντος τυλίγματος καθορίζει τη σχέση μετασχηματισμού τάσης, επιτρέποντας τη μείωση της παροχής μέσης τάσης σε μια χρησιμοποιήσιμη χαμηλότερη τάση.

4. Παροχή ισχύος χαμηλής τάσης

Η μετασχηματισμένη ηλεκτρική ενέργεια στη συνέχεια παραδίδεται στα συνδεδεμένα φορτία μέσω του δικτύου διανομής χαμηλής τάσης. Το σωστό μέγεθος του μετασχηματιστή βοηθά στη διατήρηση αποδεκτών συνθηκών λειτουργίας, αποφεύγοντας περιττές απώλειες χωρητικότητας και ενέργειας.

Πού χρησιμοποιείται ένας μετασχηματιστής 37,5 KVA που τοποθετείται σε πόλο;

Η χωρητικότητα 37,5 KVA είναι ιδιαίτερα σημαντική για συστήματα διανομής με χαμηλή έως μέτρια ηλεκτρική ζήτηση. Οι τυπικές εφαρμογές περιλαμβάνουν:

• Κατοικία διανομή:Προμήθεια κατοικιών, συστάδων αγροτικών κατοικιών και μικρών κοινοτήτων.
• Αγροτική ηλεκτροδότηση:Υποστήριξη επέκτασης δικτύου σε περιοχές όπου η εναέρια διανομή χρησιμοποιείται ευρέως.
• Αγροτικές εγκαταστάσεις:Παροχή ενέργειας για αντλίες άρδευσης, αγροτικά κτίρια, κτηνοτροφικές εγκαταστάσεις και εξοπλισμό θερμοκηπίου.
• Μικρά εμπορικά κτίρια:Υποστήριξη καταστημάτων, γραφείων, εργαστηρίων, αποθηκευτικών χώρων και παρόμοιων χώρων.
• Ελαφρά βιομηχανικά φορτία:Προμήθεια μικρότερων εγκαταστάσεων επεξεργασίας και εργαστηρίων συντήρησης με μέτρια ζήτηση.
• Προσωρινά έργα:Παροχή ηλεκτρικής διανομής σε εξωτερικούς χώρους για επιλεγμένες κατασκευαστικές ή μηχανολογικές εφαρμογές.

Πριν καθορίσουν έναν μετασχηματιστή, οι μηχανικοί θα πρέπει να υπολογίζουν την πραγματική και αναμενόμενη ζήτηση φορτίου αντί να επιλέγουν εξοπλισμό αποκλειστικά σύμφωνα με την ονομαστική χωρητικότητα.

Ποια είναι τα βασικά χαρακτηριστικά ενός μετασχηματιστή 37,5 KVA που τοποθετείται σε πόλο;

Διάφορα χαρακτηριστικά κατασκευής και απόδοσης επηρεάζουν την καταλληλότητα ενός μετασχηματιστή με στύλο για ένα έργο διανομής σε εξωτερικούς χώρους.

Για τις ομάδες προμηθειών, αυτά τα χαρακτηριστικά θα πρέπει να αξιολογούνται μαζί με την απαιτούμενη αναλογία τάσης, συχνότητα, διαμόρφωση φάσης, επίπεδο μόνωσης, περιβαλλοντικές συνθήκες, ισχύοντα πρότυπα και προδιαγραφές κοινής ωφέλειας.

Πώς κατασκευάζεται ο μετασχηματιστής;

Η ποιότητα κατασκευής έχει άμεση σχέση με την αξιοπιστία του μετασχηματιστή. Για μια μονάδα τοποθετημένη σε πόλο 37,5 KVA, η διαδικασία παραγωγής περιλαμβάνει πολλαπλά ελεγχόμενα στάδια αντί απλώς τη συναρμολόγηση δεξαμενής, πυρήνα και περιελίξεων.

Κατασκευή πυρήνα

Ο πυρήνας κατασκευάζεται από ηλεκτρικά φύλλα χάλυβα που κόβονται σε ελεγχόμενες διαστάσεις και συναρμολογούνται σε μαγνητικό κύκλωμα. Η σωστή στοίβαξη, η διάταξη των αρμών, η κατάσταση της επιφάνειας και η πίεση σύσφιξης βοηθούν στον έλεγχο των μαγνητικών απωλειών και της μηχανικής σταθερότητας.

Περιέλιξη ακριβείας

Το στάδιο περιέλιξης καθορίζει σημαντικά ηλεκτρικά και μηχανικά χαρακτηριστικά. Οι πληροφορίες προϊόντος της Guangbian καθορίζουν περιελίξεις καθαρού χαλκού για τη μονάδα 37,5 KVA. Το μέγεθος του αγωγού, ο αριθμός των στροφών, η τάση περιέλιξης, η διάταξη του στρώματος και το σύστημα μόνωσης πρέπει να ελέγχονται προσεκτικά.

Μετά την περιέλιξη, ο εμποτισμός κενού μπορεί να βοηθήσει το μονωτικό υλικό να διεισδύσει στους χώρους μέσα στο πηνίο και να βελτιώσει τη μηχανική στερέωση, την απόδοση του διηλεκτρισμού και τη μεταφορά θερμότητας.

Συναρμολόγηση πυρήνα και πηνίου

Τα τελικά πηνία συναρμολογούνται με τον πυρήνα του μετασχηματιστή, τα εξαρτήματα μόνωσης και τις ηλεκτρικές συνδέσεις. Τα κατάλληλα διάκενα μεταξύ των εξαρτημάτων που είναι ενεργοποιημένα είναι απαραίτητα για την απόδοση της μόνωσης και την ασφαλή λειτουργία.

Συναρμολόγηση δεξαμενής

Το ενεργό μέρος εγκαθίσταται μέσα στη δεξαμενή του μετασχηματιστή και βυθίζεται σε μονωτικό λάδι. Το λάδι χρησιμεύει τόσο ως ηλεκτρικό μονωτικό μέσο όσο και ως μέσο ψύξης. Οι δημοσιευμένες πληροφορίες κατασκευής της Guangbian αναφέρουν ότι το ορυκτό μονωτικό λάδι αφυδατώνεται και απαερώνεται πριν από την πλήρωση, ενώ οι συγκολλήσεις των δεξαμενών ελέγχονται για ακεραιότητα.

Ποιες δοκιμές πρέπει να εξετάσουν οι αγοραστές;

Οι δοκιμές στο εργοστάσιο είναι ένα σημαντικό μέρος της προμήθειας του μετασχηματιστή επειδή η ηλεκτρική απόδοση δεν μπορεί να αξιολογηθεί αξιόπιστα από την εμφάνιση και μόνο. Σύμφωνα με τις δημοσιευμένες πληροφορίες προϊόντος της Guangbian, η μονάδα 37,5KVA υποβάλλεται σε αρκετές δοκιμές πριν από την αποστολή.

• Δοκιμή χωρίς φορτίο:Ελέγχει το ρεύμα και τις απώλειες που σχετίζονται με τον πυρήνα υπό συνθήκες χωρίς φορτίο.
• Δοκιμή φορτίου:Αξιολογεί τις απώλειες φορτίου και την απόδοση στην αύξηση της θερμοκρασίας υπό ονομαστικές συνθήκες λειτουργίας.
• Αντοχή στη δοκιμή τάσης:Επαληθεύει την ικανότητα μόνωσης έναντι καθορισμένων τάσεων δοκιμής συχνότητας ισχύος.
• Δοκιμή παλμικής τάσης:Βοηθά στην αξιολόγηση της ικανότητας του συστήματος μόνωσης να αντέχει σε παροδικές συνθήκες υπέρτασης.
• Δοκιμή μονωτικού λαδιού:Αξιολογεί ιδιότητες όπως η τάση διάσπασης και τα χαρακτηριστικά που σχετίζονται με την υγρασία.
• Μέτρηση αντίστασης DC:Βοηθά στον εντοπισμό ανωμαλιών στην αντίσταση περιέλιξης και στις ηλεκτρικές συνδέσεις.

Για την προμήθεια έργου, οι αγοραστές θα πρέπει να ζητήσουν την ισχύουσα έκθεση δοκιμής και να επιβεβαιώσουν ότι οι απαιτήσεις δοκιμών αντιστοιχούν στα πρότυπα της χώρας προορισμού και τις τεχνικές προδιαγραφές της τοπικής εταιρείας κοινής ωφέλειας.

Γιατί να επιλέξετε έναν μετασχηματιστή διανομής τοποθετημένο σε πόλο;

Οι μετασχηματιστές που τοποθετούνται σε πόλο είναι ιδιαίτερα πρακτικοί όταν το δίκτυο διανομής βασίζεται ήδη σε εναέριους αγωγούς. Η αυξημένη διαμόρφωσή τους μπορεί να προσφέρει πολλά πλεονεκτήματα μηχανικής και υποδομής.

• Αποτελεσματική χρήση του χώρου:Ο μετασχηματιστής δεν απαιτεί μεγάλη επιφάνεια εγκατάστασης στο επίπεδο του εδάφους.
• Συμβατότητα με εναέρια δίκτυα:Η διαμόρφωση συνδέεται φυσικά με εναέριες γραμμές διανομής.
• Μειωμένες αστικές απαιτήσεις:Σε σύγκριση με ορισμένες επίγειες εγκαταστάσεις, ενδέχεται να απαιτούνται λιγότερες ειδικές δομές εδάφους.
• Πρακτική αγροτική ανάπτυξη:Η διαμόρφωση είναι κατάλληλη για την επέκταση των δικτύων διανομής σε διάσπαρτες κοινότητες.
• Καταλληλότητα σε εξωτερικούς χώρους:Η ανθεκτική στις καιρικές συνθήκες κατασκευή υποστηρίζει εκτεθειμένες συνθήκες λειτουργίας.
• Προσβάσιμη συντήρηση:Το προσωπικό κοινής ωφέλειας μπορεί να επιθεωρήσει και να επισκευάσει τον εξοπλισμό χρησιμοποιώντας κατάλληλες διαδικασίες ασφαλείας.

Ωστόσο, η εγκατάσταση πρέπει πάντα να συμμορφώνεται με τους τοπικούς ηλεκτρικούς κώδικες, τις απαιτήσεις φόρτωσης πόλου, τα κενά, τους κανόνες γείωσης, τις απαιτήσεις προστασίας και τις διαδικασίες κοινής χρήσης. Συνεπώς, η επιλογή μετασχηματιστή θα πρέπει να ενσωματωθεί στο συνολικό σχεδιασμό διανομής αντί να αντιμετωπίζεται ως μεμονωμένη απόφαση αγοράς.

Πώς πρέπει οι αγοραστές να επιλέξουν τον κατάλληλο μετασχηματιστή;

Η επιλογή ενός μετασχηματιστή 37,5 KVA περιλαμβάνει περισσότερα από την επιβεβαίωση του αριθμού KVA. Οι μηχανικοί προμηθειών θα πρέπει να εξετάσουν τις πλήρεις ηλεκτρικές και περιβαλλοντικές απαιτήσεις πριν υποβάλουν μια παραγγελία.

1. Επιβεβαιώστε το φορτίο:Υπολογίστε την παρούσα ζήτηση και τη λογική μελλοντική ανάπτυξη.
2. Επιβεβαιώστε τις απαιτήσεις τάσης:Καθορίστε τις πρωτεύουσες και δευτερεύουσες τάσεις σύμφωνα με το σύστημα διανομής.
3. Ελέγξτε τη διαμόρφωση φάσης:Προσδιορίστε εάν το έργο απαιτεί μονοφασικό ή τριφασικό εξοπλισμό.
4. Συχνότητα ελέγχου:Επιβεβαιώστε τη συμβατότητα με την τοπική συχνότητα ηλεκτρικού δικτύου.
5. Αξιολογήστε τις συνθήκες εγκατάστασης:Λάβετε υπόψη τη θερμοκρασία περιβάλλοντος, το υψόμετρο, την υγρασία, τη ρύπανση, τον άνεμο και την έκθεση.
6. Επαληθεύστε τις απαιτήσεις προστασίας:Συντεταγμένες ασφάλειες, προστασία από υπερτάσεις, γείωση και άλλος προστατευτικός εξοπλισμός.
7. Ζητήστε τεχνική τεκμηρίωση:Ελέγξτε τα σχέδια, τις πληροφορίες πινακίδας, τις αναφορές δοκιμών και τα ισχύοντα πρότυπα.
8. Αξιολογήστε την ικανότητα του προμηθευτή:Εξετάστε την εμπειρία κατασκευής, τις διαδικασίες επιθεώρησης, την ιχνηλασιμότητα, την ικανότητα παράδοσης και την υποστήριξη μετά την πώληση.

Ένας αξιόπιστος προμηθευτής μετασχηματιστή θα πρέπει να είναι σε θέση να συζητήσει αυτές τις παραμέτρους πριν από την παραγωγή, έτσι ώστε η τελική διαμόρφωση να ταιριάζει με το πραγματικό έργο αντί να βασίζεται σε μια γενική προδιαγραφή.

Συχνές Ερωτήσεις

Τι σημαίνει 37,5KVA σε έναν μετασχηματιστή;

37,5KVA είναι η ονομαστική φαινομενική χωρητικότητα ισχύος του μετασχηματιστή. Υποδεικνύει την ηλεκτρική ικανότητα φόρτωσης υπό τις καθορισμένες συνθήκες λειτουργίας και πρέπει να λαμβάνεται υπόψη μαζί με την τάση, τον συντελεστή ισχύος, τις συνθήκες περιβάλλοντος και τις ισχύουσες απαιτήσεις σχεδιασμού.

Πού μπορεί να εγκατασταθεί ένας μετασχηματιστής 37,5KVA με στύλο;

Μπορεί να χρησιμοποιηθεί σε κατάλληλα συστήματα εναέριας διανομής που εξυπηρετούν οικιστικές κοινότητες, αγροτικές περιοχές, αγροκτήματα, μικρές εμπορικές εγκαταστάσεις, εγκαταστάσεις ελαφριάς βιομηχανίας και επιλεγμένα έργα προσωρινής ενέργειας.

Γιατί είναι σημαντικές οι χάλκινες περιελίξεις;

Ο χαλκός προσφέρει υψηλή ηλεκτρική αγωγιμότητα και καλά μηχανικά χαρακτηριστικά για τις περιελίξεις του μετασχηματιστή. Το σωστό μέγεθος αγωγού και η ελεγχόμενη τάση περιέλιξης είναι επίσης απαραίτητα, επομένως το υλικό περιέλιξης δεν πρέπει να αξιολογείται ανεξάρτητα από τον πλήρη σχεδιασμό περιελίξεων.

Είναι κατάλληλος ένας μετασχηματιστής με στύλο για κάθε έργο;

Όχι. Η καταλληλότητα εξαρτάται από τις απαιτήσεις φορτίου, τα επίπεδα τάσης, τη διαμόρφωση του δικτύου, το περιβάλλον εγκατάστασης, τα πρότυπα κοινής ωφέλειας, την ικανότητα φόρτωσης πόλου, τις αποστάσεις ασφαλείας και τους τοπικούς ηλεκτρικούς κανονισμούς. Ένας εξειδικευμένος ηλεκτρολόγος μηχανικός θα πρέπει να επιβεβαιώσει την τελική προδιαγραφή.

Τι πρέπει να ζητήσω από έναν κατασκευαστή μετασχηματιστών;

Οι αγοραστές θα πρέπει να εξετάσουν το ενδεχόμενο να ζητήσουν τεχνικά σχέδια, δεδομένα πινακίδας, τεκμηρίωση δοκιμών ρουτίνας, ισχύοντα πρότυπα, πληροφορίες εγκατάστασης, όρους εγγύησης, λεπτομέρειες συσκευασίας και προδιαγραφές παράδοσης. Για την προμήθεια έργου, η ιχνηλασιμότητα και οι τεκμηριωμένες δοκιμές στο εργοστάσιο μπορεί επίσης να είναι πολύτιμες.

Σύναψη

Ένας μετασχηματιστής τοποθετημένος σε πόλο 37,5 KVA παρέχει έναν πρακτικό τρόπο μείωσης της ηλεκτρικής ενέργειας μέσης τάσης για εφαρμογές διανομής μέτριου φορτίου, ενώ παράλληλα γίνεται αποτελεσματική χρήση της εναέριας υποδομής. Η απόδοσή του εξαρτάται από το πλήρες μηχανολογικό σύστημα, συμπεριλαμβανομένης της κατασκευής του πυρήνα, της ποιότητας περιέλιξης χαλκού, της μόνωσης, της ψύξης, της ακεραιότητας της δεξαμενής, των δοκιμών στο εργοστάσιο και της σωστής εγκατάστασης. Η Guangbian κατασκευάζει μετασχηματιστές με στύλο στην Κίνα και υποστηρίζει παγκόσμιους αγοραστές με λύσεις προμήθειας και μετασχηματιστών απευθείας από το εργοστάσιο. Εάν σχεδιάζετε ένα έργο αγροτικής ηλεκτροδότησης, σύστημα διανομής κοινής ωφέλειας, γεωργικό δίκτυο ηλεκτρικής ενέργειας ή εμπορική εφαρμογή,επικοινωνήστε μαζί μαςγια να συζητήσετε την απαιτούμενη τάση, χωρητικότητα, συνθήκες εγκατάστασης, απαιτήσεις δοκιμών και προσαρμοσμένη λύση μετασχηματιστή για το έργο σας.
