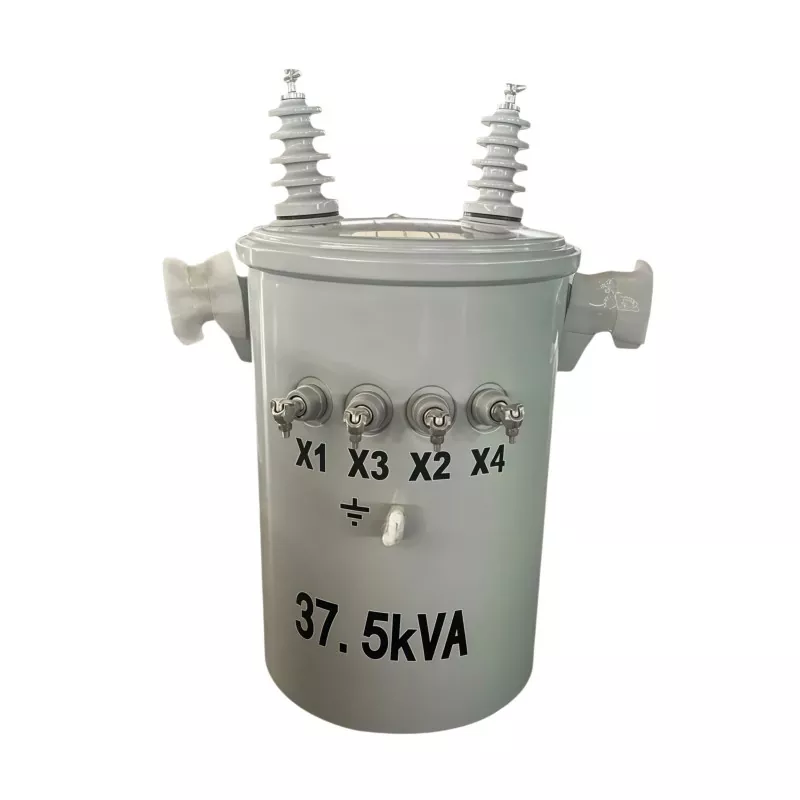

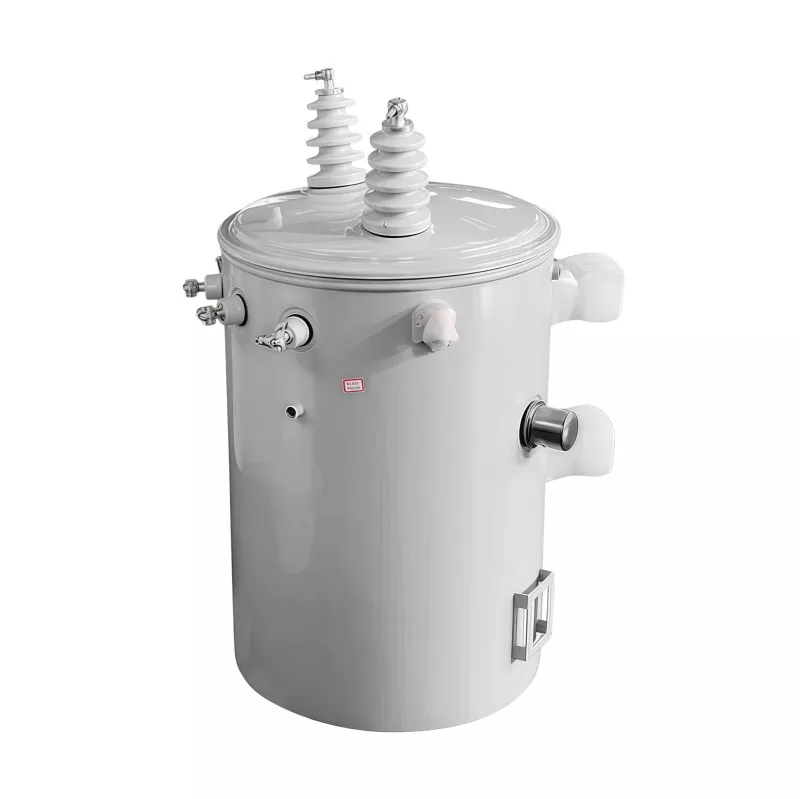

Μετασχηματιστής 37,5KVA με στύλο

Ένας μετασχηματιστής τοποθετημένος σε πόλο 37,5 KVA είναι ένας ηλεκτρικός μετασχηματιστής διανομής που είναι εγκατεστημένος σε στύλους κοινής ωφέλειας για τη μείωση της ηλεκτρικής ενέργειας μέσης τάσης από τις γραμμές ηλεκτρικής ενέργειας σε χαμηλότερη χρησιμοποιήσιμη τάση για οικιακές, εμπορικές, γεωργικές και ελαφριές βιομηχανικές εφαρμογές ισχύος. Με ονομαστική χωρητικότητα 37,5 kilovolt-amperes (KVA), χρησιμοποιείται συνήθως σε εναέρια συστήματα διανομής ηλεκτρικής ενέργειας για να παρέχει σταθερή, αποτελεσματική και αξιόπιστη παροχή ηλεκτρικής ενέργειας σε αστικές και αγροτικές περιοχές. Ο συμπαγής σχεδιασμός του που τοποθετείται σε πόλο βοηθά στην εξοικονόμηση χώρου στο έδαφος, απλοποιεί την εγκατάσταση και υποστηρίζει οικονομικά δίκτυα διανομής ενέργειας.

Αρχή Εργασίας

Ένας μετασχηματιστής τοποθετημένος σε πόλο λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής.

Είσοδος υψηλής τάσης

Η ηλεκτρική ενέργεια μέσης ή υψηλής τάσης παρέχεται στο πρωτεύον τύλιγμα μέσω εναέριων γραμμών διανομής.

Γενιά Μαγνητικού Πεδίου

Όταν το εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος, δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο εντός του πυρήνα του μετασχηματιστή.

Μετασχηματισμός Τάσης

Αυτό το μαγνητικό πεδίο προκαλεί τάση στη δευτερεύουσα περιέλιξη. Με βάση την αναλογία στροφών μεταξύ των περιελίξεων, η τάση μειώνεται σε χαμηλότερο επίπεδο χρήσης.

Σταθερή Παροχή Εξόδου

Η μετασχηματισμένη ηλεκτρική ενέργεια χαμηλής τάσης στη συνέχεια παραδίδεται σε οικιακούς, εμπορικούς ή βιομηχανικούς χρήστες με σταθερή απόδοση.

Εφαρμογές

Ένας μετασχηματιστής 37,5 KVA τοποθετημένος σε πόλο έχει σχεδιαστεί για συστήματα διανομής χαμηλού έως μεσαίου φορτίου, μειώνοντας αποτελεσματικά την ηλεκτρική ενέργεια μέσης τάσης σε χρησιμοποιήσιμη χαμηλή τάση για τους τελικούς χρήστες. Χρησιμοποιείται ευρέως στα ακόλουθα σενάρια:

Διανομή Ενέργειας Κατοικιών

Ιδανικό για κατοικημένες γειτονιές, αγροτικά σπίτια και μικρές κοινότητες, παρέχοντας σταθερή ηλεκτρική ενέργεια για φωτισμό, οικιακές συσκευές και καθημερινή κατανάλωση ρεύματος.

Έργα Αγροτικής Ηλεκτροκίνησης

Χρησιμοποιείται συνήθως σε συστήματα επέκτασης αγροτικού δικτύου και τροφοδοσίας απομακρυσμένων περιοχών λόγω της απλής εγκατάστασης και των χαμηλών απαιτήσεων συντήρησης.

Γεωργικά Συστήματα Ηλεκτρικής Ενέργειας

Κατάλληλο για αγροκτήματα, συστήματα άρδευσης, κτηνοτροφικές εγκαταστάσεις και θερμοκήπια, αντλίες νερού, κινητήρες και γεωργικά μηχανήματα.

Μικρές Εμπορικές Εγκαταστάσεις

Εφαρμόζεται ευρέως σε μικρά γραφεία, καταστήματα λιανικής, βενζινάδικα, εργαστήρια και εγκαταστάσεις αποθήκευσης για σταθερή εμπορική παροχή ηλεκτρικής ενέργειας.

Εφαρμογές Ελαφριάς Βιομηχανίας

Χρησιμοποιείται σε μικρά εργοστάσια, εργαστήρια επεξεργασίας και εγκαταστάσεις συντήρησης με μέτρια ζήτηση ισχύος.

Έργα Προσωρινής Τροφοδοσίας

Κοινό σε εργοτάξια και προσωρινά υπαίθρια μηχανολογικά έργα που απαιτούν ευέλικτη και αξιόπιστη διανομή ισχύος.

Ας δούμε πώς η GUANGBIAN κατασκευάζει ένα.

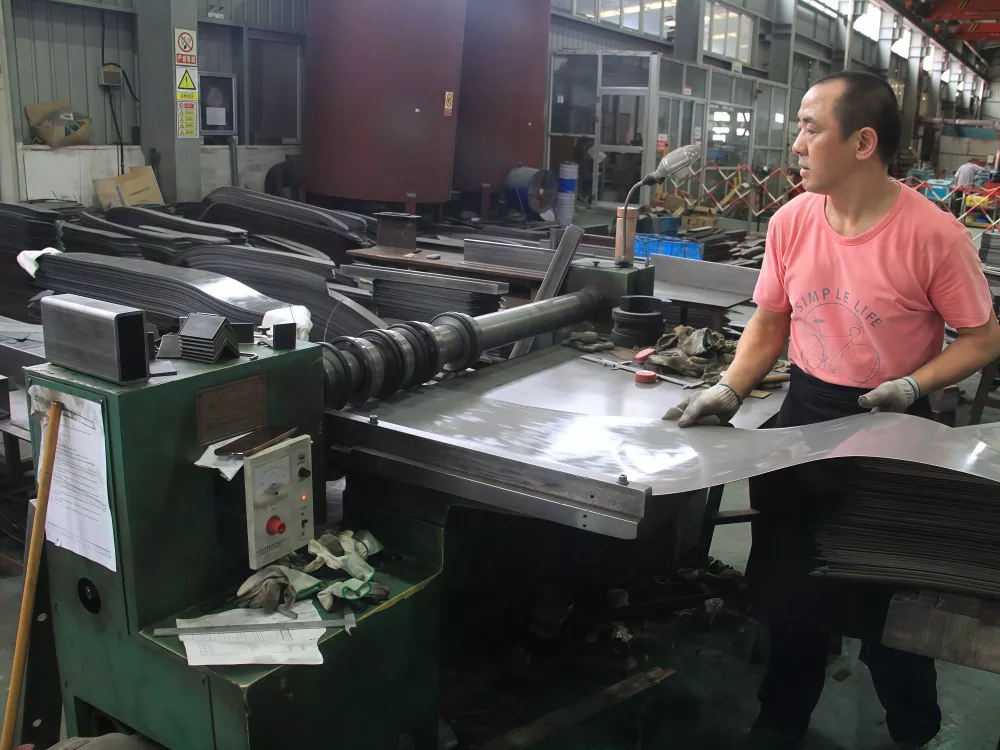

Βήμα 1: Κατασκευή πυρήνα

Ο πυρήνας ξεκινά με χάλυβα πυριτίου με προσανατολισμό κόκκων. Εξαιρετικές μαγνητικές ιδιότητες, αλλά είναι εύθραυστο — δεν μπορείτε να το σφραγίσετε σαν κανονικό ατσάλι.

Κόβουμε τα φύλλα σε συγκεκριμένες διαστάσεις και στη συνέχεια τα στοιβάζουμε στρώμα-στρώμα σε εξειδικευμένο εξοπλισμό. Οι αρμοί κάθε στρώματος μετατοπίζονται από τον παρακάτω, γεγονός που διατηρεί στο ελάχιστο τα κενά αέρα στη μαγνητική διαδρομή. Μόλις φτάσουμε στο πάχος του στόχου, ολόκληρη η στοίβα σφίγγεται σφιχτά και εμποτίζεται με κενό για να ασφαλίσει τα πάντα στη θέση τους.

Η διαδικασία κατασκευής του μετασχηματιστή εξαρτάται από αυτό το βήμα. Συντελεστής στοίβας, επιπεδότητα επιφάνειας, πίεση σύσφιξης—χάστε οποιοδήποτε από αυτά και οι απώλειες χωρίς φορτίο θα υπερβούν τις προδιαγραφές.

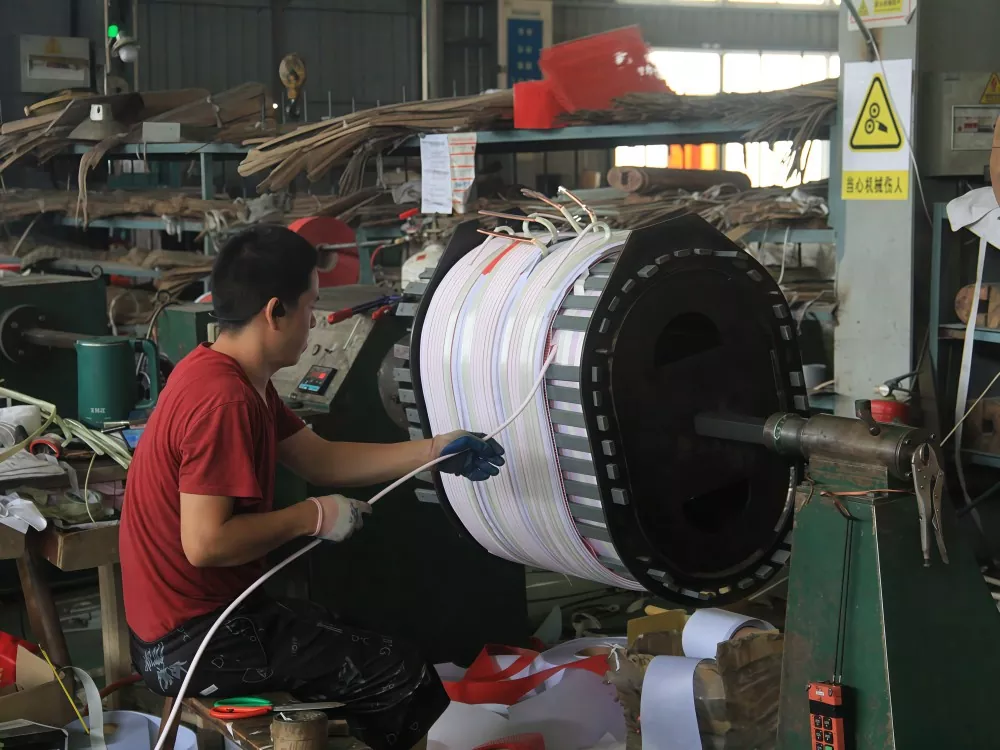

Βήμα 2: Περιέλιξη

Εδώ είναι που γίνεται κρίσιμο. Το κατάστημα με στροφές λειτουργεί σε ελεγχόμενη θερμοκρασία και υγρασία. Οι χειριστές κάθονται σε μηχανές περιέλιξης, τροφοδοτούν χάλκινο σύρμα στον διαμορφωτή σερπαντίνας, περιστρέφονται με τη σειρά τους, διατηρώντας το ομοιόμορφο και σφιχτό.

Ο μετασχηματιστής 37,5 kva της GUANGBIAN που είναι τοποθετημένος σε πόλο χρησιμοποιεί περιέλιξη καθαρού χαλκού—όχι αλουμίνιο. Τα κατασκευάζουμε στις εγκαταστάσεις μας στην Κίνα και κάθε λεπτομέρεια έχει σημασία: μετρητής σύρματος, αριθμός στροφών, σχέδιο στρώσης. Ο άνεμος είναι πολύ χαλαρός, το πηνίο δεν έχει μηχανική αντοχή. Άνεμος πολύ σφιχτός, συνθλίβεις τη μόνωση.

Μόλις τυλιχτεί, το πηνίο περνά από εμποτισμό κενού. Το μονωτικό βερνίκι εισχωρεί σε κάθε κενό, κλειδώνοντας τις στροφές στη θέση τους και δίνοντας στην περιέλιξη διηλεκτρική αντοχή και καλύτερη απαγωγή θερμότητας.

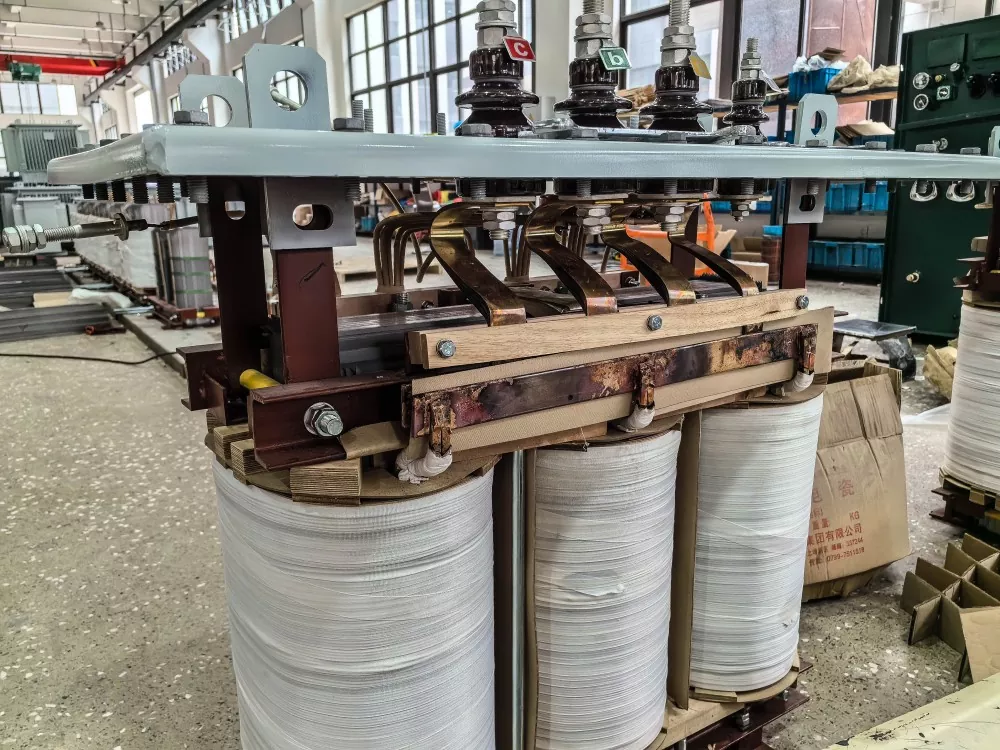

Βήμα 3: Συναρμολόγηση πυρήνα και πηνίου

Τα πηνία του τραύματος γλιστρούν στα πόδια του πυρήνα. Οι αποστάτες μόνωσης μπαίνουν, τα καλώδια συνδέονται και ολόκληρο το ενεργό μέρος παίρνει μορφή. Τα διάκενα μεταξύ των περιελίξεων πρέπει να πληρούν τα πρότυπα—δεν υπάρχουν συντομεύσεις εδώ.

Μόλις συναρμολογηθεί, το ενεργό μέρος περνά αμέσως από τις εργοστασιακές δοκιμές του μετασχηματιστή: δοκιμή αντοχής τάσης και μέτρηση αντίστασης DC. Οτιδήποτε εκκρεμεί, έστω και ελαφρώς, πιάνεται σε αυτό το στάδιο.

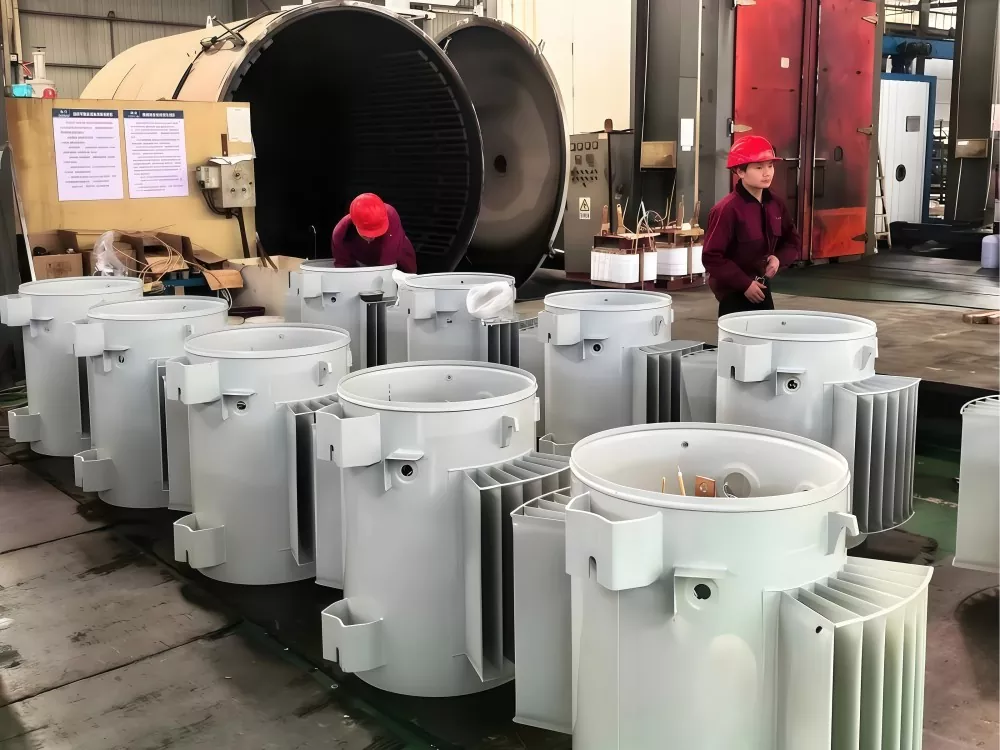

Βήμα 4: Συναρμολόγηση δεξαμενής

Το ενεργό μέρος περνά από έλεγχο; Χαμηλώνεται στη δεξαμενή. Η δεξαμενή είναι το κέλυφος του μετασχηματιστή—γεμάτο με μονωτικό λάδι που κάνει διπλή λειτουργία: διηλεκτρικό φράγμα και ψυκτικό.

Χρησιμοποιούμε ορυκτό μονωτικό λάδι υψηλής ποιότητας στο GUANGBIAN. Αφυδατώνεται και απαερώνεται πριν μπει μέσα. Η ίδια η δεξαμενή είναι συγκολλημένη κατασκευή και κάθε ραφή συγκόλλησης ελέγχεται με ακτίνες Χ. Δεν επιτρέπονται διαρροές.

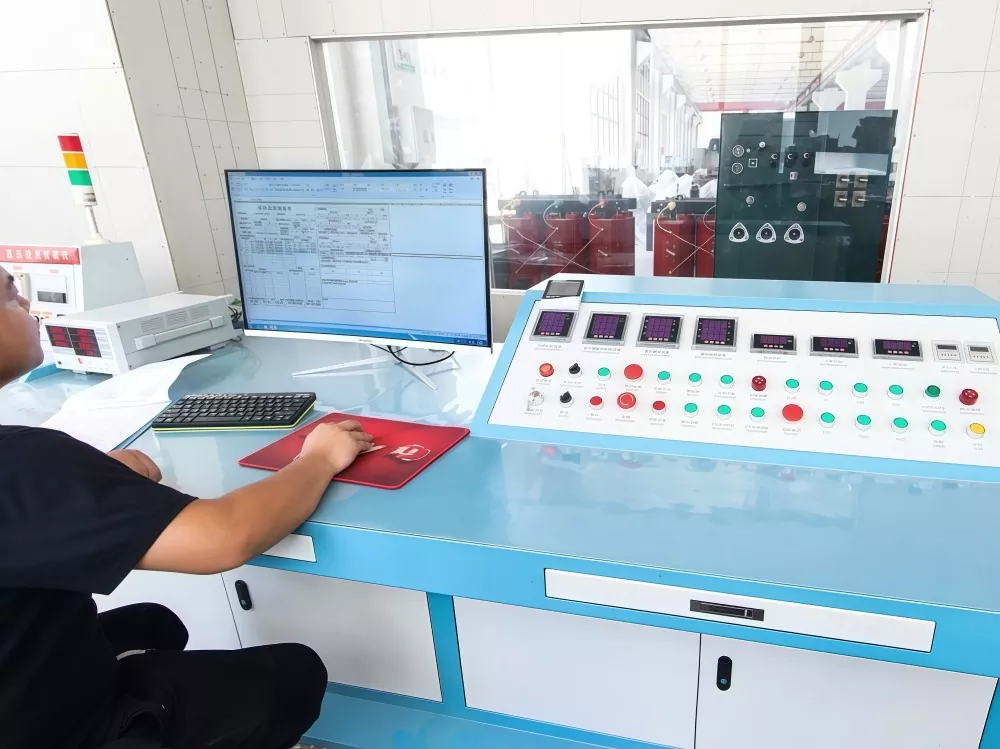

Βήμα 5: Τελική δοκιμή

Πριν φύγει οποιαδήποτε μονάδα από το εργοστάσιο, εκτελεί μια πλήρη ρουτίνα δοκιμών:

Δοκιμή χωρίς φορτίο: Το τροφοδοτούμε χωρίς να υπάρχει τίποτα συνδεδεμένο στη δευτερεύουσα πλευρά. Οι μετρήσεις ρεύματος και ζημιών μας λένε εάν ο πυρήνας συμπεριφέρεται. Σε έναν μετασχηματιστή 37,5 kva τοποθετημένο σε πόλο, η απώλεια χωρίς φορτίο πρέπει να είναι ≤113 W ή μικρότερη.

Δοκιμή φόρτωσης: Βάλτε το πλήρες ονομαστικό φορτίο και παρακολουθήστε τους αριθμούς. Η απώλεια φορτίου παραμένει στα ≤413W και η άνοδος της θερμοκρασίας δεν υπερβαίνει τους 65°C.

Αντοχή στη δοκιμή τάσης: 21 kV στη συχνότητα ισχύος στην περιέλιξη HV για ένα πλήρες λεπτό. 10kV στην πλευρά LV. Εάν η μόνωση κρατήσει, προχωράμε.

Δοκιμή παλμικής τάσης: Μια ακίδα 60 kV χτυπά στο πρωτεύον, 30 kV στο δευτερεύον. Αυτό σας λέει εάν ο μετασχηματιστής περιέλιξης χαλκού θα μπορούσε να χειριστεί ένα πραγματικό συμβάν αστραπής.

Δοκιμή μονωτικού λαδιού: Τάση διάσπασης, περιεκτικότητα σε υγρασία, συντελεστής διάχυσης — κάθε ένα πρέπει να περάσει.

Κάθε δοκιμή καθαρή; Τότε —και μόνο τότε— κερδίζει την εργοστασιακή ετικέτα.

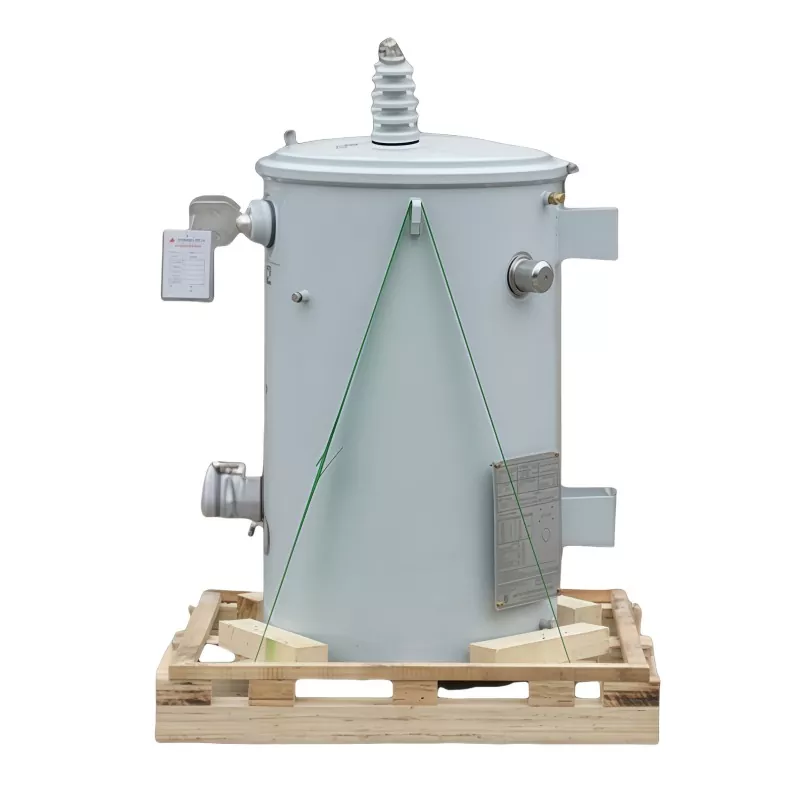

Βήμα 6: Συσκευασία και αποστολή

Πέρασε όλα τα τεστ; Ο μετασχηματιστής παίρνει ένα κάλυμμα ανθεκτικό στην υγρασία, δένεται σε μια ξύλινη παλέτα και είναι έτοιμο για αποστολή. Κάθε μονάδα GUANGBIAN φέρει έναν μοναδικό σειριακό αριθμό—ορατό στην πινακίδα και στη βάση. Ανιχνεύστε αυτόν τον αριθμό και θα βρείτε την ημερομηνία παραγωγής, τα αρχεία δοκιμών, ακόμη και ποια παρτίδα πρώτων υλών χρησιμοποιήθηκε σε αυτό.

Τώρα έχετε πάρει την εικόνα. Ένας μετασχηματιστής 37,5 KVA που τοποθετείται στον πόλο δεν είναι απλώς μέταλλο και σύρμα αναμειγμένα μεταξύ τους. Η διαδικασία κατασκευής του μετασχηματιστή περιλαμβάνει πραγματικούς τεχνίτες και πραγματικούς ανθρώπους που δίνουν προσοχή σε κάθε βήμα. Η τιμή έχει σημασία, αλλά η ικανότητα παραγωγής και ο ποιοτικός έλεγχος έχουν μεγαλύτερη σημασία.

Γιατί να χρησιμοποιήσετε έναν μετασχηματιστή τοποθετημένο σε πόλο;

Σε σύγκριση με τους μετασχηματιστές που είναι τοποθετημένοι στο έδαφος, οι μετασχηματιστές που τοποθετούνται σε πόλο προσφέρουν πολλά σημαντικά πλεονεκτήματα:

Εγκατάσταση εξοικονόμησης χώρου

Τοποθετείται σε στύλους κοινής ωφέλειας, εξαλείφοντας την ανάγκη για χώρο στο έδαφος ή ειδικά δωμάτια μετασχηματιστών.

Χαμηλότερο κόστος υποδομής

Μειώνει το κόστος κατασκευής αποφεύγοντας την ανάγκη θεμελίωσης, περιβλημάτων ή πρόσθετων πολιτικών έργων.

Αποτελεσματική για Αγροτική Διανομή

Ιδιαίτερα κατάλληλο για αγροτικές και απομακρυσμένες περιοχές όπου χρησιμοποιούνται συνήθως εναέρια δίκτυα διανομής.

Εύκολη πρόσβαση στη συντήρηση

Τοποθετείται σε βολικό ύψος για επιθεώρηση, συντήρηση και αντικατάσταση, μειώνοντας τον χρόνο διακοπής λειτουργίας.

Ενισχυμένη Ασφάλεια

Η ανυψωμένη εγκατάσταση μειώνει τους κινδύνους τυχαίας επαφής, βανδαλισμού και περιβαλλοντικής ζημιάς.

Αξιόπιστη λειτουργία σε εξωτερικούς χώρους

Σχεδιασμένο με χαρακτηριστικά ανθεκτικά στις καιρικές συνθήκες και στη διάβρωση για μακροχρόνια απόδοση σε εξωτερικούς χώρους.

Ιδανικό για εναέρια δίκτυα ισχύος

Χρησιμοποιείται ευρέως στα εναέρια συστήματα διανομής ως οικονομική και αποδοτική λύση ισχύος.

Θέλετε να το δείτε μόνοι σας; Η GUANGBIAN κατασκευάζει στο εργοστάσιό μας στην Κίνα και καλωσορίζουμε τις επισκέψεις στο εργοστάσιο. Απευθυνθείτε για να προγραμματίσετε μια περιήγηση.
