Περίληψη άρθρου:Ένας σωστά διαμορφωμένος μετασχηματιστής απομόνωσης μπορεί να βελτιώσει την ασφάλεια διανομής ισχύος, την προσαρμογή τάσης και την προστασία του εξοπλισμού σε εμπορικά και βιομηχανικά ηλεκτρικά συστήματα. ΟΜετασχηματιστής απομόνωσης ξηρού τύπου 50KVA με MCCBσυνδυάζει απομόνωση μετασχηματιστή, μετατροπή τάσης, ενσωματωμένη προστασία διακόπτη κυκλώματος και πρακτικά χαρακτηριστικά εγκατάστασης σε μια συμπαγή λύση. Με τριφασική είσοδο 415 V, τριφασική έξοδο τεσσάρων συρμάτων 220 V, περιελίξεις χαλκού, μόνωση κατηγορίας F, βρύσες τάσης πέντε θέσεων, προστασία IP23 και ενσωματωμένα MCCB, αυτή η διαμόρφωση έχει σχεδιαστεί για εφαρμογές όπου η αξιόπιστη παροχή ισχύος και η απλοποιημένη εγκατάσταση είναι σημαντικές.
Πίνακας περιεχομένων
Γιατί είναι σημαντικός ένας μετασχηματιστής απομόνωσης ξηρού τύπου;
Πώς το MCCB βελτιώνει την προστασία μετασχηματιστή;
Ποιες είναι οι βασικές προδιαγραφές;
Πώς ο εναλλάκτης βρύσης πέντε θέσεων βελτιώνει την προσαρμοστικότητα τάσης;
Πώς η ολοκληρωμένη σχεδίαση απλοποιεί την εγκατάσταση;
Πού μπορεί να χρησιμοποιηθεί ένας μετασχηματιστής απομόνωσης 50KVA;
Πώς επαληθεύεται η ποιότητα του μετασχηματιστή πριν από την παράδοση;
Τι πρέπει να ελέγχουν οι αγοραστές πριν παραγγείλουν;
Γιατί να επιλέξετε αυτή τη διαμόρφωση μετασχηματιστή;
Γιατί είναι σημαντικός ένας μετασχηματιστής απομόνωσης ξηρού τύπου;
Ο ηλεκτρικός εξοπλισμός δεν λειτουργεί πάντα υπό ιδανικές συνθήκες ισχύος. Οι διαφορές τάσης μεταξύ της τροφοδοσίας και του κατάντη εξοπλισμού, οι ηλεκτρικές διαταραχές και η ανάγκη για γαλβανική απομόνωση μπορούν όλα να επηρεάσουν την αξιοπιστία του συστήματος. Ένας μετασχηματιστής απομόνωσης ξηρού τύπου παρέχει έναν πρακτικό τρόπο προσαρμογής της τάσης ενώ δημιουργεί ηλεκτρικό διαχωρισμό μεταξύ του πρωτεύοντος και του δευτερεύοντος κυκλώματος.

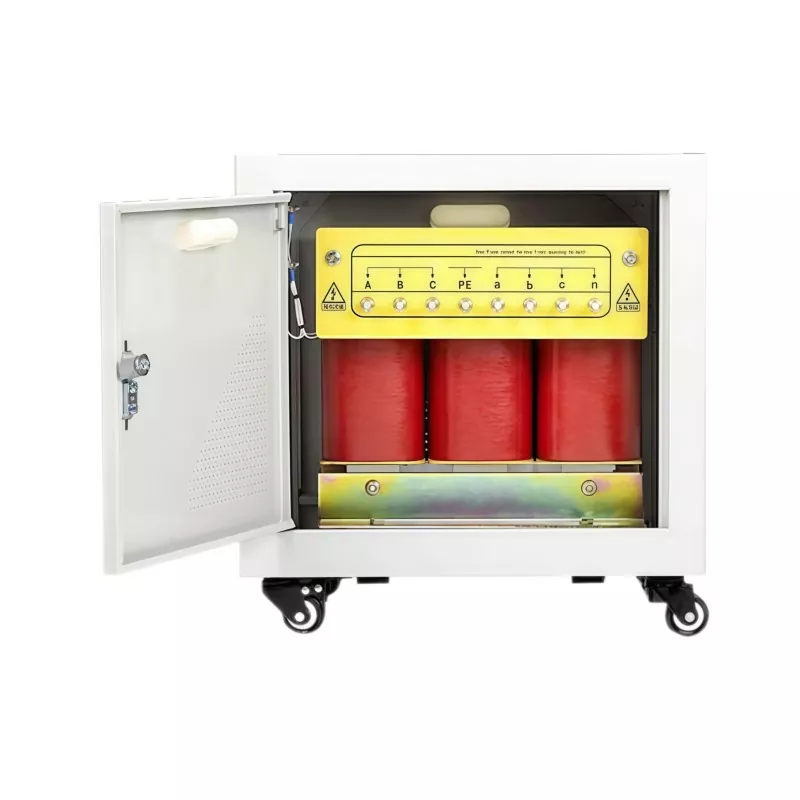

ΟΜετασχηματιστής απομόνωσης ξηρού τύπου 50KVA με MCCBαπόΓΚΟΥΑΝΚΜΠΙΑΝέχει σχεδιαστεί γύρω από μια τριφασική είσοδο 415V AC και μια τριφασική έξοδο τεσσάρων καλωδίων 220V. Αυτό καθιστά τη μονάδα κατάλληλη για εφαρμογές που απαιτούν ελεγχόμενη τριφασική τροφοδοσία 220 V από τριφασική πηγή υψηλότερης τάσης.
Σε αντίθεση με τους μετασχηματιστές που βυθίζονται στο λάδι, τα σχέδια ξηρού τύπου δεν χρησιμοποιούν μονωτικό λάδι ως κύριο μέσο ψύξης και μόνωσης. Αυτό μπορεί να τα κάνει ελκυστικά για εσωτερικούς ηλεκτρικούς χώρους, εμπορικές εγκαταστάσεις, περιβάλλοντα παραγωγής και άλλες τοποθεσίες όπου προτιμάται μια καθαρή και σχετικά απλή εγκατάσταση.
Πώς το MCCB βελτιώνει την προστασία μετασχηματιστή;
Ένα από τα πιο πρακτικά χαρακτηριστικά αυτής της διαμόρφωσης μετασχηματιστή είναι η ενσωμάτωση διακοπτών κυκλώματος σε καλουπωμένο κουτί (MCCB). Αντί να αντιμετωπίζει τον μετασχηματιστή και τον προστατευτικό εξοπλισμό ως εντελώς ξεχωριστά εξαρτήματα, ο σχεδιασμός ενσωματώνει τις διατάξεις προστασίας στο περίβλημα του μετασχηματιστή.
Η μονάδα χρησιμοποιεί MCCB στην πλευρά εισόδου και εξόδου. Ο διακόπτης της πλευράς εισόδου είναι συνδεδεμένος στην τροφοδοσία 415 V, ενώ η προστασία της πλευράς εξόδου είναι ρυθμισμένη για το τριφασικό δευτερεύον κύκλωμα τεσσάρων συρμάτων.
Αυτή η ολοκληρωμένη προσέγγιση μπορεί να προσφέρει πολλά πρακτικά οφέλη:
- Μειώνει την ανάγκη για πρόσθετο εξωτερικό εξοπλισμό προστασίας.
- Βοηθά στην απλοποίηση των συνδέσεων εισερχόμενων και εξερχόμενων καλωδίων.
- Παρέχει προστασία από υπερένταση και βραχυκύκλωμα για τα σχετικά κυκλώματα.
- Δημιουργεί μια πιο οργανωμένη εγκατάσταση μετασχηματιστή.
- Μπορεί να μειώσει τις εργασίες καλωδίωσης και εγκατάστασης στο χώρο του έργου.
- Επιτρέπει τη διαμόρφωση του μετασχηματιστή και των προστατευτικών συσκευών ως ένα συντονισμένο συγκρότημα.
Για τους βιομηχανικούς αγοραστές, αυτές οι λεπτομέρειες έχουν σημασία επειδή η πολυπλοκότητα της εγκατάστασης μπορεί να επηρεάσει το χρόνο του έργου, τις απαιτήσεις εργασίας και την αποτελεσματικότητα της θέσης σε λειτουργία.
Ποιες είναι οι βασικές προδιαγραφές;
Η κατανόηση της ηλεκτρικής διαμόρφωσης είναι απαραίτητη πριν από την επιλογή ενός μετασχηματιστή. Ο παρακάτω πίνακας συνοψίζει τις κύριες προδιαγραφές αυτής της διαμόρφωσης 50KVA.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Ονομαστική χωρητικότητα | 50 KVA |
| Φάση | 3 Φάση |
| Τάση εισόδου | 415V AC, 3φασ |
| Τάση εξόδου | 220V, 3 Phase 4 Wire |
| Πατήστε Θέσεις | 380V / 400V / 415V / 430V / 450V |
| Συχνότητα | 50Hz |
| Υλικό περιέλιξης | Χαλκός |
| Κατηγορία μόνωσης | Τάξη ΣΤ |
| Αύξηση θερμοκρασίας περιέλιξης | ≤100°C |
| Επίπεδο θορύβου | <60dB στο 1 μέτρο |
| Προστασία περιβλήματος | IP23, Αεριζόμενο |
| Υλικό περιβλήματος | Ανοξείδωτο ατσάλι |
| Προστασία | MCCB στις πλευρές εισόδου και εξόδου |
| Παρακολούθηση | Τοποθετημένο βολτόμετρο |
Ο συνδυασμός αυτών των προδιαγραφών καθιστά τον μετασχηματιστή κατάλληλο για έργα όπου η μετατροπή τάσης, η ηλεκτρική απομόνωση και η ενσωματωμένη προστασία πρέπει να εξετάζονται μαζί αντί να αγοράζονται ως άσχετα εξαρτήματα.
Πώς ο εναλλάκτης βρύσης πέντε θέσεων βελτιώνει την προσαρμοστικότητα τάσης;
Η πραγματική τάση δικτύου μπορεί να διαφέρει μεταξύ των τοποθεσιών και των συνθηκών λειτουργίας. Ένας μετασχηματιστής που έχει σχεδιαστεί γύρω από μία μόνο σταθερή κύρια τάση μπορεί επομένως να απαιτεί πρόσθετη προσοχή όταν εγκαθίσταται σε περιοχή όπου η τάση τροφοδοσίας διαφέρει από την ονομαστική τιμή.
Αυτό το μοντέλο παρέχει πέντε κύριες θέσεις βρύσης τάσης:380V, 400V, 415V, 430V και 450V. Ο εναλλάκτης βρύσης δίνει στην ομάδα εγκατάστασης μεγαλύτερη ευελιξία κατά την αντιστοίχιση του μετασχηματιστή με τη διαθέσιμη παροχή.
Για παράδειγμα, όταν οι πραγματικές συνθήκες τροφοδοσίας διαφέρουν από την τυπική είσοδο 415 V, μπορεί να επιλεγεί μια κατάλληλη βρύση για να βοηθήσει στη διατήρηση της προβλεπόμενης δευτερεύουσας τάσης. Αυτή η δυνατότητα είναι ιδιαίτερα χρήσιμη για έργα όπου οι συνθήκες τάσης τροφοδοσίας πρέπει να λαμβάνονται υπόψη κατά την επιλογή του μετασχηματιστή.
Ωστόσο, ο εναλλάκτης βρύσης είναι ένας τύπος που δεν ενεργοποιείται. Ο μετασχηματιστής πρέπει να είναι πλήρως απενεργοποιημένος πριν αλλάξετε τη θέση βρύσης. Δεν πρέπει ποτέ να ρυθμίζεται ενώ ο μετασχηματιστής είναι ενεργοποιημένος.
Πώς η ολοκληρωμένη σχεδίαση απλοποιεί την εγκατάσταση;
Η εγκατάσταση μετασχηματιστή δεν αφορά μόνο ηλεκτρικές προδιαγραφές. Η δρομολόγηση καλωδίων, ο προστατευτικός εξοπλισμός, η προσβασιμότητα, η κατασκευή περιβλήματος και η θέση σε λειτουργία μπορούν όλα να επηρεάσουν το τελικό αποτέλεσμα του έργου.
Η ενσωματωμένη διαμόρφωση MCCB μειώνει την ποσότητα του ξεχωριστού εξοπλισμού που διαφορετικά μπορεί να απαιτείται γύρω από τον μετασχηματιστή. Η εργοστασιακή καλωδίωση μεταξύ του μετασχηματιστή και των προστατευτικών διακοπτών του μπορεί επίσης να βοηθήσει στη μείωση της ποσότητας της καλωδίωσης πεδίου που απαιτείται κατά την εγκατάσταση.
Το περίβλημα από ανοξείδωτο χάλυβα αερίζεται και έχει βαθμολογία IP23. Η μονάδα χρησιμοποιεί επίσης περιστρεφόμενους τροχούς με φρένα που κλειδώνουν, οι οποίοι μπορούν να κάνουν την τοποθέτηση και την κίνηση πιο βολική κατά την εγκατάσταση ή τις εργασίες συντήρησης.
Ένα βολτόμετρο που είναι τοποθετημένο στο μπροστινό μέρος παρέχει έναν απλό τρόπο παρατήρησης της τάσης στο διαμέρισμα χαμηλής τάσης. Αυτό είναι χρήσιμο κατά τη θέση σε λειτουργία και τον τακτικό έλεγχο, επειδή οι χειριστές μπορούν να ελέγξουν την υποδεικνυόμενη τάση χωρίς να απαιτείται ξεχωριστή εξωτερική διάταξη μέτρησης.
Πού μπορεί να χρησιμοποιηθεί ένας μετασχηματιστής απομόνωσης 50KVA;
Η χωρητικότητα 50KVA είναι κατάλληλη για πολλές ηλεκτρικές εφαρμογές μέσης κλίμακας όπου απαιτείται ελεγχόμενη τριφασική παροχή. Η πραγματική καταλληλότητα θα πρέπει πάντα να επιβεβαιώνεται σε σχέση με το συνδεδεμένο φορτίο, το ρεύμα εκκίνησης, τον κύκλο λειτουργίας, τις περιβαλλοντικές συνθήκες και τις τοπικές ηλεκτρικές απαιτήσεις.
Τα τυπικά περιβάλλοντα εφαρμογών μπορεί να περιλαμβάνουν:
- Βιομηχανικές εγκαταστάσεις παραγωγής
- Εμπορικά κτίρια
- Ηλεκτρολογικοί χώροι εργοστασίων
- Συστήματα αυτοματισμού και ελέγχου
- Τροφοδοτικά μηχανημάτων
- Εξοπλισμός που απαιτεί ηλεκτρική μόνωση
- Εργαστήρια και εγκαταστάσεις επεξεργασίας
- Ηλεκτρικά συστήματα διανομής που απαιτούν μετατροπή 415V σε 220V
Για έργα με ευαίσθητο εξοπλισμό, ο μετασχηματιστής θα πρέπει να αξιολογείται ως μέρος του πλήρους συστήματος διανομής ισχύος αντί να θεωρείται ως μεμονωμένο εξάρτημα.
Πώς επαληθεύεται η ποιότητα του μετασχηματιστή πριν από την παράδοση;
Η απόδοση του μετασχηματιστή εξαρτάται σε μεγάλο βαθμό από την ποιότητα της περιέλιξης, την ακεραιότητα της μόνωσης, την ακρίβεια του ηλεκτρικού λόγου και τη συνολική κατασκευαστική συνέπεια. Για το λόγο αυτό, οι δοκιμές θα πρέπει να αποτελούν σημαντικό μέρος της αξιολόγησης του προμηθευτή.
Σύμφωνα με τις πληροφορίες προϊόντος, η GUANGBIAN χρησιμοποιεί έναν ενσωματωμένο πάγκο δοκιμών μετασχηματιστή πριν από την αποστολή. Η διαδικασία δοκιμής περιλαμβάνει ελέγχους που σχετίζονται με την αντίσταση περιέλιξης, τον λόγο στροφών, την αντίσταση μόνωσης, τις απώλειες χωρίς φορτίο και τη ρύθμιση της τάσης.
Η διαδικασία κατασκευής ακολουθεί επίσης τις απαιτήσεις δοκιμών που βασίζονται στο IEC για τις μονάδες που αποστέλλονται. Μια τεκμηριωμένη προσέγγιση δοκιμών παρέχει στους αγοραστές χρήσιμα τεχνικά στοιχεία όταν εξετάζουν τον εξοπλισμό πριν από την εγκατάσταση.
Για εξατομικευμένες παραγγελίες, οι αγοραστές μπορούν επίσης να συζητήσουν με τον κατασκευαστή τις απαιτήσεις επιθεώρησης και τις προδιαγραφές του συγκεκριμένου έργου πριν από την παραγωγή. Αυτό είναι ιδιαίτερα σημαντικό όταν ο μετασχηματιστής πρέπει να ικανοποιεί ένα συγκεκριμένο περιβάλλον εγκατάστασης ή διαμόρφωση ηλεκτρικού συστήματος.
Τι πρέπει να ελέγχουν οι αγοραστές πριν παραγγείλουν;
Η επιλογή ενός μετασχηματιστή με βάση μόνο τη βαθμολογία KVA του μπορεί να οδηγήσει σε ακατάλληλη διαμόρφωση. Οι ομάδες προμηθειών θα πρέπει να εξετάσουν τις πλήρεις ηλεκτρικές και μηχανικές απαιτήσεις πριν επιβεβαιώσουν μια παραγγελία.
Τα βασικά σημεία προς επαλήθευση περιλαμβάνουν:
- Πρωτεύουσα τάση:Επιβεβαιώστε τη διαθέσιμη διαμόρφωση τάσης τροφοδοσίας και φάσης.
- Δευτερεύουσα τάση:Βεβαιωθείτε ότι η τάση εξόδου ταιριάζει με τον συνδεδεμένο εξοπλισμό.
- Ικανότητα φόρτωσης:Υπολογίστε το αναμενόμενο συνεχές φορτίο και το φορτίο αιχμής αντί να βασίζεστε μόνο σε ονομαστικές ονομαστικές ονομαστικές ονομαστικές τιμές εξοπλισμού.
- Συχνότητα:Επιβεβαιώστε εάν το έργο απαιτεί 50Hz, 60Hz ή άλλη συχνότητα.
- Προστασία:Ελέγξτε τις προδιαγραφές MCCB και προσδιορίστε εάν απαιτείται πρόσθετη προστασία ανάντη ή κατάντη από τους τοπικούς κανονισμούς.
- Περιβάλλον εγκατάστασης:Επιβεβαιώστε εάν η προστασία IP23 είναι επαρκής για την προβλεπόμενη τοποθεσία.
- Ρύθμιση τάσης:Σκεφτείτε εάν ένας εναλλάκτης βρύσης πολλαπλών θέσεων είναι επωφελής για τις τοπικές συνθήκες δικτύου.
- Απόδειξη με έγγραφα:Ζητήστε τεχνικά σχέδια, εκθέσεις δοκιμών, πληροφορίες καλωδίωσης και άλλα έγγραφα που απαιτούνται για την έγκριση του έργου.
Για διεθνή έργα, είναι επίσης χρήσιμο να διευκρινιστούν οι διαστάσεις αποστολής, η συσκευασία, οι απαιτήσεις εγκατάστασης, τα ισχύοντα πρότυπα και οι διαδικασίες θέσης σε λειτουργία πριν από την έναρξη της παραγωγής.
Συχνές Ερωτήσεις
Μπορεί να ρυθμιστεί ο εναλλάκτης βρύσης ενώ λειτουργεί ο μετασχηματιστής;
Όχι. Ο εναλλάκτης βρύσης είναι τύπου απενεργοποιημένος και πρέπει να ρυθμιστεί μόνο αφού ο μετασχηματιστής έχει απενεργοποιηθεί πλήρως. Πρέπει πάντα να ακολουθούνται οι κατάλληλες διαδικασίες ηλεκτρικής ασφάλειας πριν από την αλλαγή της θέσης βρύσης.
Ο μετασχηματιστής περιλαμβάνει MCCB και στις δύο πλευρές;
Ναί. Αυτή η διαμόρφωση ενσωματώνει τα MCCB στο περίβλημα του μετασχηματιστή, με προστασία που παρέχεται στις πλευρές εισόδου και εξόδου. Η ακριβής διάταξη του διακόπτη θα πρέπει να επιβεβαιωθεί σε σχέση με τις ηλεκτρικές απαιτήσεις του έργου πριν από την παραγγελία.
Απαιτείται ακόμα ξεχωριστό κουτί διανομής;
Σε πολλές εγκαταστάσεις, τα ενσωματωμένα MCCB μπορούν να μειώσουν την ανάγκη για ξεχωριστό περίβλημα προστασίας. Ωστόσο, οι τοπικοί ηλεκτρικοί κώδικες και ο συνολικός σχεδιασμός διανομής ενδέχεται να απαιτούν πρόσθετο εξοπλισμό προστασίας ή μεταγωγής.
Είναι αυτός ο μετασχηματιστής 50KVA κατάλληλος για εξωτερική εγκατάσταση;
Το περίβλημα έχει βαθμολογία IP23 και προορίζεται για εσωτερικούς ή κατάλληλα καλυμμένους χώρους. Για πλήρως εκτεθειμένα εξωτερικά περιβάλλοντα που περιλαμβάνουν έντονη βροχή, σκόνη ή άλλες σοβαρές συνθήκες, μπορεί να είναι πιο κατάλληλο ένα υψηλότερο επίπεδο προστασίας του περιβλήματος.
Τι είδους υλικό περιέλιξης χρησιμοποιείται;
Ο μετασχηματιστής χρησιμοποιεί περιελίξεις χαλκού. Ο χαλκός επιλέγεται ευρέως για περιελίξεις μετασχηματιστών λόγω της ηλεκτρικής αγωγιμότητας και της καταλληλότητάς του για αξιόπιστη μετάδοση ισχύος.
Μπορεί ο μετασχηματιστής να προσαρμοστεί;
Ναί. Οι διαμορφώσεις του μετασχηματιστή μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου, συμπεριλαμβανομένων των ηλεκτρικών παραμέτρων, των ρυθμίσεων προστασίας, των ρυθμίσεων βρύσης, των απαιτήσεων περιβλήματος και άλλων ζητημάτων που αφορούν συγκεκριμένες εφαρμογές.
Γιατί να επιλέξετε αυτή τη διαμόρφωση μετασχηματιστή;
Ένας καλά σχεδιασμένος μετασχηματιστής θα πρέπει να κάνει περισσότερα από τη μετατροπή της τάσης. Θα πρέπει να ταιριάζει στο ηλεκτρικό σύστημα, να απλοποιεί την εγκατάσταση, να παρέχει την κατάλληλη προστασία και να παραμένει πρακτικό για μακροχρόνια λειτουργία. ΟΜετασχηματιστής απομόνωσης ξηρού τύπου 50KVA με MCCBσυνδυάζει τριφασική χωρητικότητα 50KVA, μετατροπή τάσης 415V σε 220V, περιελίξεις χαλκού, μόνωση Κατηγορίας F, ρύθμιση τάσης πέντε θέσεων, ενσωματωμένα MCCB, κατασκευή περιβλήματος από ανοξείδωτο χάλυβα IP23, παρακολούθηση τάσης και εργοστασιακές δοκιμές σε μία μηχανική λύση.
Για αγοραστές που αναζητούν έναν κατασκευαστή μετασχηματιστών από την Κίνα ικανό να παρέχει προσαρμοσμένες λύσεις μετασχηματιστών απομόνωσης ξηρού τύπου, το GUANGBIAN παρέχει μια πρακτική επιλογή για έργα που απαιτούν ολοκληρωμένη προστασία και διαμορφώσεις για συγκεκριμένες εφαρμογές. Εάν αξιολογείτε προδιαγραφές, σχεδιάζετε μια νέα ηλεκτρική εγκατάσταση ή συγκρίνετε προμηθευτές μετασχηματιστών, ελέγξτε τον μετασχηματιστή απομόνωσης ξηρού τύπου 50KVA με MCCB και συζητήστε τις απαιτήσεις του έργου σας απευθείας με τον κατασκευαστή. Για προδιαγραφές τάσης, διαμόρφωση MCCB, απαιτήσεις περιβλήματος, έγγραφα δοκιμών ή προσαρμοσμένες λύσεις μετασχηματιστών,επικοινωνήστε μαζί μαςγια να λάβετε τεχνική καθοδήγηση και μια λύση που ταιριάζει με την αίτησή σας.
