Πώς μπορεί ένας μετασχηματιστής απομόνωσης ξηρού τύπου 150 KVA να βελτιώσει την ασφαλή και ευέλικτη κατανομή ισχύος

Περίληψη άρθρου:Ένας σωστά επιλεγμένος μετασχηματιστής μπορεί να κάνει σημαντική διαφορά στην ασφάλεια διανομής ισχύος, στη μετατροπή τάσης, στη συμβατότητα του εξοπλισμού και στην αξιοπιστία της τοποθεσίας. ΟΜετασχηματιστής απομόνωσης ξηρού τύπου 150KVAαπόΓΚΟΥΑΝΚΜΠΙΑΝέχει σχεδιαστεί για εφαρμογές που απαιτούν ηλεκτρική μόνωση και διανομή χαμηλής τάσης, με είσοδο 480V, τριφασική έξοδο 400V και μονοφασική έξοδο 230V, πλήρη χάλκινες περιελίξεις, σύνδεση Delta-Star, περίβλημα από ανοξείδωτο χάλυβα IP43, αυτόματη ψύξη ανεμιστήρα και προστασία MCCB. Αυτό το άρθρο εξηγεί τη διαμόρφωσή του, τις αρχές λειτουργίας, τα σενάρια εφαρμογής, τα τεχνικά ζητήματα και τους παράγοντες επιλογής για βιομηχανικά και κατασκευαστικά έργα.

Πίνακας περιεχομένων

1. Τι είναι ένας μετασχηματιστής απομόνωσης ξηρού τύπου 150 KVA;
2. Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
3. Ποια πλεονεκτήματα προσφέρει αυτός ο μετασχηματιστής;
4. Πού μπορεί να χρησιμοποιηθεί;
5. Πώς πρέπει να επιλέξετε τη σωστή διαμόρφωση;
6. Πώς συγκρίνεται με άλλες επιλογές μετασχηματιστή;
7. Πώς κατασκευάζεται και δοκιμάζεται;
8. Συχνές Ερωτήσεις
9. Χρειάζεστε μια προσαρμοσμένη λύση μετασχηματιστή;

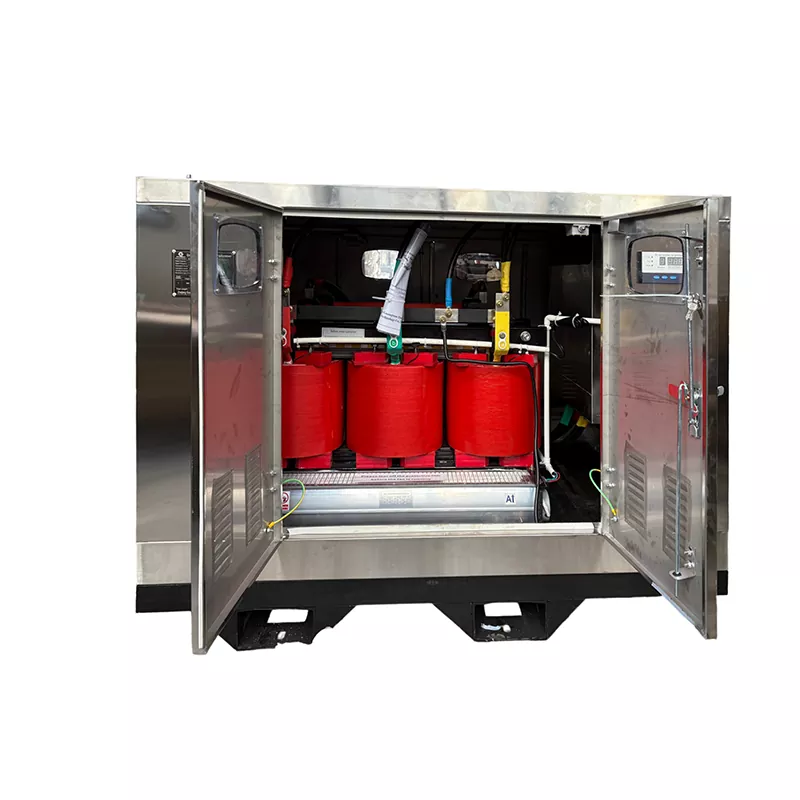

Τι είναι ένας μετασχηματιστής απομόνωσης ξηρού τύπου 150 KVA;

Ένας μετασχηματιστής απομόνωσης ξηρού τύπου 150 KVA είναι ένας μετασχηματιστής τριών φάσεων που έχει σχεδιαστεί για να παρέχει ηλεκτρική μόνωση ενώ μετατρέπει την εισερχόμενη ισχύ σε ένα απαιτούμενο επίπεδο διανομής χαμηλής τάσης. Σε αντίθεση με τους μετασχηματιστές που βυθίζονται στο λάδι, τα σχέδια ξηρού τύπου χρησιμοποιούν στερεά μόνωση και διατάξεις ψύξης με βάση τον αέρα αντί για μονωτικό λάδι, καθιστώντας τους ιδιαίτερα κατάλληλους για εσωτερικές εγκαταστάσεις και επιλεγμένα βιομηχανικά ή κατασκευαστικά περιβάλλοντα.

Η διαμόρφωση GUANGBIAN χρησιμοποιεί αΕίσοδος τάσης γραμμής 480Vκαι παρέχειΤριφασική έξοδος 400V και μονοφασική 230V. Η σύνδεσή του με το τύλιγμα Delta-Star (Δ-Y) επιτρέπει στη δευτερεύουσα πλευρά να παρέχει ένα ουδέτερο σημείο για μονοφασική κατανομή ενώ υποστηρίζει τριφασικά φορτία.

Με ονομαστική χωρητικότητα 150 kVA, ο μετασχηματιστής μπορεί να εξυπηρετήσει ένα μείγμα μηχανημάτων και βοηθητικών ηλεκτρικών φορτίων όταν η πραγματική ζήτηση, το ρεύμα εκκίνησης, ο συντελεστής ισχύος, ο συντελεστής φορτίου και η ταυτόχρονη λειτουργία έχουν υπολογιστεί σωστά.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές;

Η κατανόηση της ηλεκτρικής διαμόρφωσης πριν από την αγορά ενός μετασχηματιστή είναι απαραίτητη επειδή η τάση, η συχνότητα, η διάταξη φάσης, η προστασία του περιβλήματος, το υλικό περιέλιξης και η μέθοδος ψύξης επηρεάζουν τη συμβατότητα του συστήματος.

Αυτή η διαμόρφωση είναι ιδιαίτερα πρακτική όταν μια πηγή ρεύματος χρειάζεται να υποστηρίζει τόσο τριφασικά μηχανήματα όσο και μονοφασικό βοηθητικό εξοπλισμό. Ωστόσο, η χωρητικότητα της πινακίδας δεν πρέπει να αντιμετωπίζεται ως ένδειξη ότι κάθε συνδεδεμένη συσκευή μπορεί να λειτουργεί ταυτόχρονα με την πλήρη ονομαστική ισχύ.

Ποια πλεονεκτήματα προσφέρει αυτός ο μετασχηματιστής;

Ηλεκτρική μόνωση για φορτία κατάντη

Η απομόνωση διαχωρίζει το πρωτεύον και το δευτερεύον ηλεκτρικό κύκλωμα μέσω της σύζευξης του μετασχηματιστή. Αυτή η διάταξη μπορεί να βοηθήσει στη δημιουργία ενός ελεγχόμενου κατάντη συστήματος ισχύος και είναι χρήσιμη σε εφαρμογές όπου η ηλεκτρική απομόνωση αποτελεί μέρος του συνολικού σχεδιασμού διανομής.

Ευέλικτη Διανομή 400V και 230V

Η δευτερεύουσα διαμόρφωση Delta-Star παρέχει δυνατότητες διανομής τόσο τριφασικών όσο και μονοφασικών. Η τριφασική ισχύς 400V μπορεί να υποστηρίξει εξοπλισμό όπως αντλίες, γερανούς, μηχανές συγκόλλησης, μπετονιέρες και άλλα βιομηχανικά μηχανήματα, ενώ η ισχύς 230 V μπορεί να εξυπηρετήσει φωτισμό, εξοπλισμό γραφείου, φορητά εργαλεία, μονάδες κλιματισμού και βοηθητικά φορτία.

Περιελίξεις πλήρους χαλκού

Ο μετασχηματιστής χρησιμοποιεί πλήρεις χάλκινες περιελίξεις. Ο χαλκός έχει σχετικά χαμηλή ηλεκτρική ειδική αντίσταση και οι σωστά σχεδιασμένοι χάλκινοι αγωγοί μπορούν να βοηθήσουν στον έλεγχο των απωλειών περιελίξεων. Η πραγματική θερμική απόδοση εξακολουθεί να εξαρτάται από το μέγεθος του αγωγού, το σχεδιασμό του μετασχηματιστή, τη θερμοκρασία περιβάλλοντος, το σύστημα μόνωσης, τον εξαερισμό και τις συνθήκες φόρτωσης.

Αυτόματη διαχείριση ψύξης

Οι αισθητήρες θερμοκρασίας παρακολουθούν τις συνθήκες περιέλιξης. Όταν επιτευχθεί η προκαθορισμένη θερμοκρασία, οι αυτόματοι ανεμιστήρες αρχίζουν να αυξάνουν την απαγωγή θερμότητας. Αυτή η προσέγγιση είναι χρήσιμη για εφαρμογές όπου τα ηλεκτρικά φορτία κυμαίνονται ή οι θερμοκρασίες λειτουργίας μπορεί να αυξηθούν.

Ενσωματωμένη προστασία MCCB

Παρέχονται διακόπτες κυκλώματος χυτευμένης θήκης στην εισερχόμενη και στην εξερχόμενη πλευρά. Αυτοί οι διακόπτες μπορούν να παρέχουν πρόσθετη προστασία κυκλώματος και απομόνωση, ενώ οι τελικές αξιολογήσεις τους θα πρέπει να επιλέγονται σύμφωνα με το μέγεθος του καλωδίου, τα συνδεδεμένα φορτία, το αναμενόμενο ρεύμα και τις απαιτήσεις συντονισμού προστασίας του έργου.

Πού μπορεί να χρησιμοποιηθεί;

Η χωρητικότητα 150 kVA είναι κατάλληλη για πολλές εφαρμογές ηλεκτρικής διανομής μέσης κλίμακας όταν το υπολογιζόμενο φορτίο είναι εντός των ορίων σχεδιασμού του μετασχηματιστή.

• Εργοτάξια:Παρέχει προσωρινή ενέργεια σε γερανούς, αναμικτήρες, αντλίες, εξοπλισμό συγκόλλησης, φωτισμό και γραφεία εργοταξίου.
• Βιομηχανικές εγκαταστάσεις:Υποστηρίζει μηχανήματα παραγωγής μαζί με βοηθητικά μονοφασικά ηλεκτρικά φορτία.
• Εμπορικές εγκαταστάσεις:Παρέχει απομονωμένη διανομή χαμηλής τάσης όπου το απαιτεί ο ηλεκτρικός σχεδιασμός.
• Προσωρινά συστήματα ισχύος:Μπορεί να ενσωματωθεί σε ρυθμίσεις διανομής ενέργειας βάσει έργου.
• Εγκαταστάσεις μικτού φορτίου:Υποστηρίζει τόσο τριφασικά μηχανήματα όσο και μονοφασικό εξοπλισμό 230V από το ίδιο δευτερεύον σύστημα.

Για κατασκευαστικά έργα, η διαμόρφωση έργου της Σαουδικής Αραβίας που παρέχεται από την GUANGBIAN δείχνει πώς ένα περίβλημα από ανοξείδωτο χάλυβα, σύνδεση Delta-Star, αυτόματη ψύξη ανεμιστήρα, χάλκινες περιελίξεις και πρόσθετα MCCB μπορούν να ενσωματωθούν σε ένα σχέδιο μετασχηματιστή για συγκεκριμένο έργο.

Πώς πρέπει να επιλέξετε τη σωστή διαμόρφωση;

Η επιλογή ενός μετασχηματιστή θα πρέπει να ξεκινά με το ηλεκτρικό σύστημα αντί να επιλέγει απλώς μια ονομαστική τιμή kVA. Μια πλήρης τεχνική ανασκόπηση θα πρέπει να καλύπτει τους ακόλουθους παράγοντες:

1. Υπολογίστε τη μέγιστη ζήτηση:Προσδιορίστε το πραγματικό φορτίο λειτουργίας αντί να προσθέτετε μόνο τις χαρακτηριστικές πινακίδες κάθε συνδεδεμένης συσκευής.
2. Ελέγξτε το ρεύμα εκκίνησης του κινητήρα:Οι κινητήρες, οι συμπιεστές, οι αντλίες και άλλα επαγωγικά φορτία ενδέχεται να απαιτούν σημαντικά υψηλότερο ρεύμα κατά την εκκίνηση.
3. Επιβεβαιώστε την τάση εισόδου:Βεβαιωθείτε ότι η κύρια τάση ταιριάζει με τη διαθέσιμη ηλεκτρική παροχή.
4. Επιβεβαιώστε τις απαιτήσεις εξόδου:Προσδιορίστε εάν το έργο απαιτεί τριφασικό 400V, μονοφασικό 230V ή άλλο συνδυασμό τάσης.
5. Επαλήθευση συχνότητας:Επιβεβαιώστε εάν η εγκατάσταση λειτουργεί στα 50 Hz ή 60 Hz.
6. Ελέγξτε τις συνθήκες περιβάλλοντος:Η θερμοκρασία, ο εξαερισμός, η σκόνη, η υγρασία και η θέση εγκατάστασης επηρεάζουν τις θερμικές απαιτήσεις και τις απαιτήσεις του περιβλήματος.
7. Καθορίστε τις απαιτήσεις προστασίας:Οι αξιολογήσεις MCCB και η προστασία κατάντη θα πρέπει να συντονίζονται με καλώδια και συνδεδεμένο εξοπλισμό.
8. Επιβεβαιώστε τις ρυθμίσεις γείωσης:Η διαμόρφωση ουδέτερου και γείωσης θα πρέπει να ακολουθεί τον ηλεκτρικό σχεδιασμό του έργου και τους ισχύοντες τοπικούς κανονισμούς.

Αυτά τα ζητήματα είναι ιδιαίτερα σημαντικά επειδή ένας μετασχηματιστής μπορεί να φαίνεται επαρκούς μεγέθους υπό κανονικές συνθήκες λειτουργίας, αλλά εξακολουθεί να αντιμετωπίζει υπερβολική καταπόνηση εάν πολλαπλοί κινητήρες υψηλού ρεύματος ξεκινήσουν ταυτόχρονα.

Πώς συγκρίνεται με άλλες επιλογές μετασχηματιστή;

Η επιλογή μεταξύ ξηρού τύπου και τεχνολογίας βυθισμένου στο λάδι θα πρέπει να βασίζεται στο περιβάλλον εγκατάστασης, τη χωρητικότητα, τις απαιτήσεις τάσης, τα ισχύοντα πρότυπα, τις απαιτήσεις ψύξης, τον διαθέσιμο χώρο και τον συνολικό σχεδιασμό του ηλεκτρικού συστήματος.

Πώς κατασκευάζεται και δοκιμάζεται;

Για την προμήθεια μετασχηματιστή βάσει έργου, η ποιότητα κατασκευής είναι μόνο ένα μέρος της διαδικασίας. Η ακριβής ερμηνεία των ηλεκτρικών προδιαγραφών του πελάτη είναι εξίσου σημαντική.

Η GUANGBIAN κατασκευάζει διαμορφώσεις μετασχηματιστών σύμφωνα με τις απαιτήσεις του έργου. Ανάλογα με την εφαρμογή, μπορούν να προσαρμοστούν προδιαγραφές όπως η τάση εισόδου και εξόδου, η συχνότητα, η διάταξη περιέλιξης, ο σχεδιασμός του περιβλήματος, η μέθοδος ψύξης και η διαμόρφωση προστασίας.

Η διαδικασία παραγωγής θα πρέπει να επιβεβαιώσει τις βασικές ηλεκτρικές παραμέτρους πριν ξεκινήσει η κατασκευή. Οι δοκιμές στο εργοστάσιο μπορούν στη συνέχεια να πραγματοποιηθούν σύμφωνα με τις συμφωνημένες τεχνικές προδιαγραφές και το ισχύον πρότυπο, με αρχεία δοκιμών και επιθεώρηση από τρίτους διαθέσιμα όταν απαιτείται από το έργο.

Βασικές πληροφορίες που πρέπει να παρέχετε όταν ζητάτε μια προσφορά

• Απαιτούμενη χωρητικότητα kVA
• Πρωτεύουσα και δευτερεύουσα τάση
• Συχνότητα 50 Hz ή 60 Hz
• Μονοφασικές ή τριφασικές απαιτήσεις
• Προτίμηση υλικού περιέλιξης
• Απαιτούμενη διαμόρφωση σύνδεσης
• Συνθήκες εγκατάστασης σε εσωτερικούς ή εξωτερικούς χώρους
• Απαιτήσεις προστασίας περιβλήματος
• Απαιτήσεις ψύξης
• MCCB ή άλλες απαιτήσεις προστασίας
• Τύπος φορτίου και χαρακτηριστικά εκκίνησης κινητήρα
• Ισχύοντα τοπικά ηλεκτρολογικά πρότυπα

Η παροχή αυτών των λεπτομερειών στο στάδιο της προσφοράς βοηθά τον κατασκευαστή να αναπτύξει μια διαμόρφωση μετασχηματιστή που ταιριάζει με το πραγματικό έργο αντί να βασίζεται σε ένα γενικό πρότυπο μοντέλο.

Συχνές Ερωτήσεις

Ποια είναι η τάση εξόδου αυτού του μετασχηματιστή;

Αυτή η διαμόρφωση παρέχει τριφασική έξοδο 400V και μονοφασική έξοδο 230V. Άλλοι συνδυασμοί τάσης μπορούν να αναπτυχθούν σύμφωνα με τις απαιτήσεις του έργου.

Μπορούν τα φορτία 400V και 230V να λειτουργούν από τον ίδιο μετασχηματιστή;

Ναί. Η σύνδεση Delta-Star παρέχει μια τριφασική δευτερεύουσα παροχή και ένα ουδέτερο σημείο για μονοφασική διανομή. Τα συνδεδεμένα φορτία πρέπει να είναι σωστά ισορροπημένα και να παραμένουν εντός της ονομαστικής χωρητικότητας του μετασχηματιστή.

Πώς λειτουργεί ο αυτόματος ανεμιστήρας ψύξης;

Οι αισθητήρες θερμοκρασίας παρακολουθούν τη θερμοκρασία του τυλίγματος. Όταν επιτευχθεί η προκαθορισμένη θερμοκρασία, το σύστημα ελέγχου ενεργοποιεί τους ανεμιστήρες ψύξης για να αυξήσει την απαγωγή θερμότητας. Η πραγματική θερμοκρασία ελέγχου θα πρέπει να ακολουθεί τη θερμική σχεδίαση του μετασχηματιστή.

Τι σημαίνει προστασία IP43;

Το IP43 υποδεικνύει προστασία από στερεά ξένα αντικείμενα μεγαλύτερα από 1 mm και προστασία από ψεκασμό νερού υπό τις ισχύουσες συνθήκες δοκιμής IPX3. Δεν πρέπει να ερμηνεύεται ως εντελώς αδιάβροχο ή αδιάβροχο.

Είναι 150 kVA αρκετά για ένα εργοτάξιο;

Εξαρτάται από την υπολογισμένη ηλεκτρική ζήτηση της τοποθεσίας. Το ρεύμα εκκίνησης του κινητήρα, ο εξοπλισμός συγκόλλησης, η ταυτόχρονη λειτουργία, τα προσωρινά φορτία αιχμής, ο συντελεστής ισχύος και ο συντελεστής φορτίου θα πρέπει να λαμβάνονται υπόψη πριν επιβεβαιωθεί η απαιτούμενη χωρητικότητα του μετασχηματιστή.

Μπορεί ο μετασχηματιστής να προσαρμοστεί;

Ναί. Η τάση εισόδου και εξόδου, η συχνότητα, η διαμόρφωση σύνδεσης, το περίβλημα, η μέθοδος ψύξης, η διάταξη περιέλιξης και η διαμόρφωση προστασίας μπορούν να προσαρμοστούν σύμφωνα με τις ηλεκτρικές απαιτήσεις του έργου.

Χρειάζεστε μια προσαρμοσμένη λύση μετασχηματιστή;

Η επιλογή του σωστού μετασχηματιστή αφορά τελικά την αντιστοίχιση της ηλεκτρικής χωρητικότητας, της μετατροπής τάσης, της απομόνωσης, της προστασίας, της ψύξης και των συνθηκών εγκατάστασης στο πραγματικό περιβάλλον λειτουργίας. Με ρυθμιζόμενες ηλεκτρικές προδιαγραφές και κατασκευή προσανατολισμένη στο έργο, η GUANGBIAN μπορεί να υποστηρίξει πελάτες που αναζητούν μια πρακτική λύση μετασχηματιστή για βιομηχανικές, κατασκευαστικές και άλλες εφαρμογές διανομής χαμηλής τάσης. Εάν σχεδιάζετε ένα νέο έργο ή αντικαθιστάτε μια υπάρχουσα μονάδα,επικοινωνήστε μαζί μαςμε τις απαιτήσεις τάσης, χωρητικότητας, συχνότητας, τύπου φορτίου και εγκατάστασης για να συζητήσετε μια κατάλληλη διαμόρφωση μετασχηματιστή και να λάβετε μια προσφορά για το συγκεκριμένο έργο.
