Μετασχηματιστής απομόνωσης ξηρού τύπου 150KVA

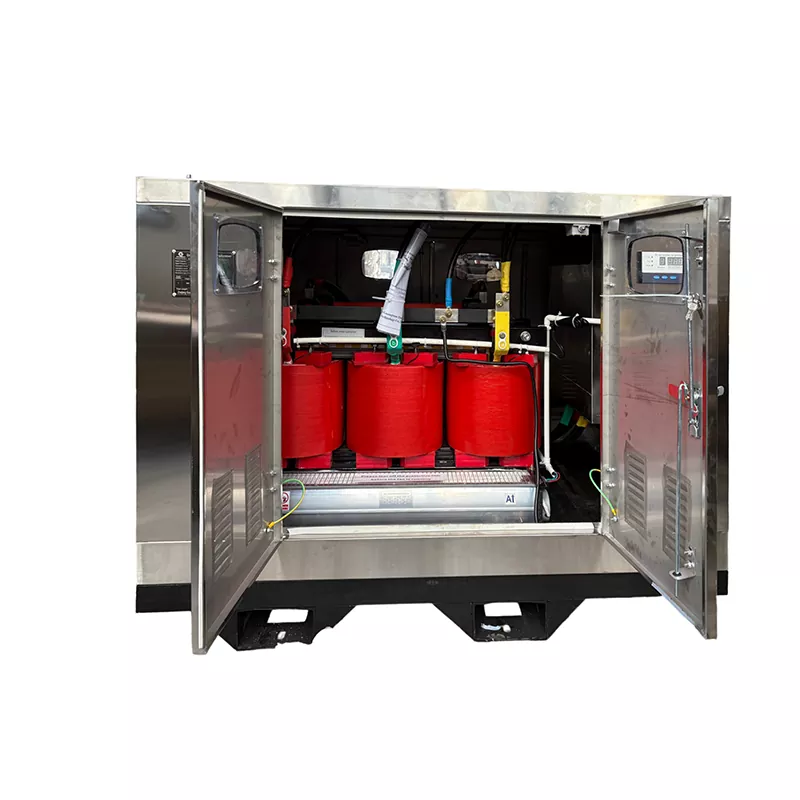

Η GUANGBIAN κατασκευάζει αυτόν τον μετασχηματιστή απομόνωσης ξηρού τύπου 150 KVA για εφαρμογές που απαιτούν ηλεκτρική μόνωση και διανομή χαμηλής τάσης. Η μονάδα που εμφανίζεται εδώ κατασκευάστηκε για ένα κατασκευαστικό έργο στη Σαουδική Αραβία και έχει διαμορφωθεί με περίβλημα από ανοξείδωτο χάλυβα, προστασία IP43, πλήρη χάλκινες περιελίξεις, σύνδεση Delta-Star (Δ-Y), αυτόματη ψύξη ανεμιστήρα και δύο επιπλέον MCCB.

Η πλευρά χαμηλής τάσης παρέχει τριφασική ισχύ 400V και μονοφασική ισχύ 230V. Αυτό επιτρέπει στον τριφασικό κατασκευαστικό εξοπλισμό και τα μονοφασικά βοηθητικά φορτία να παρέχονται από τον ίδιο μετασχηματιστή, ανάλογα με τον υπολογισμό του φορτίου του εργοταξίου και τον σχεδιασμό ηλεκτρικής διανομής.

Διαμόρφωση για φορτία 400V και 230V

Η τριφασική παροχή 400V μπορεί να χρησιμοποιηθεί για εξοπλισμό όπως γερανοί, μπετονιέρες, μηχανές συγκόλλησης, αντλίες και άλλα τριφασικά μηχανήματα. Η παροχή 230V είναι κατάλληλη για φωτισμό, εξοπλισμό γραφείου, φορητά εργαλεία, μονάδες κλιματισμού και άλλα μονοφασικά φορτία.

Για ένα εργοτάξιο, η χρήση ενός μετασχηματιστή και για τους δύο τύπους φορτίων μπορεί να απλοποιήσει τη διάταξη διανομής. Η ονομαστική τιμή 150 kVA, ωστόσο, δεν σημαίνει ότι κάθε συνδεδεμένο φορτίο μπορεί να λειτουργεί ταυτόχρονα με πλήρη ισχύ στην πινακίδα τύπου. Η επιλογή μετασχηματιστή θα πρέπει να λαμβάνει υπόψη τη μέγιστη ζήτηση της τοποθεσίας, το ρεύμα εκκίνησης του κινητήρα, τον συντελεστή φορτίου, τον συντελεστή ισχύος και τον αναμενόμενο συνδυασμό φορτίων.

Ο μετασχηματιστής χρησιμοποιεί πλήρεις χάλκινες περιελίξεις. Ο χαλκός έχει χαμηλότερη ηλεκτρική ειδική αντίσταση από το αλουμίνιο, επομένως οι απώλειες του αγωγού μπορούν να ελεγχθούν μέσω του κατάλληλου μεγέθους αγωγού και σχεδίασης περιέλιξης. Για εγκαταστάσεις σε θερμά κλίματα, το υλικό περιέλιξης είναι μόνο ένα μέρος του θερμικού σχεδιασμού. Πρέπει επίσης να ληφθούν υπόψη η θερμοκρασία περιβάλλοντος, το σύστημα μόνωσης, ο εξαερισμός, η φόρτωση και η μέθοδος ψύξης.

Η σύνδεση Delta-Star (Δ-Y) χρησιμοποιείται για τις πρωτεύουσες και δευτερεύουσες περιελίξεις. Η συνδεδεμένη με το αστέρι πλευρά χαμηλής τάσης παρέχει ένα ουδέτερο σημείο για την μονοφασική τροφοδοσία 230 V, ενώ η περιέλιξη Delta παρέχει μια διαδρομή για τριπλά αρμονικά ρεύματα που κυκλοφορούν εντός της περιέλιξης. Η διάταξη ουδέτερης γείωσης θα πρέπει να ακολουθεί τον ηλεκτρικό σχεδιασμό του έργου και τις ισχύουσες τοπικές απαιτήσεις.

Ψύξη και περίβλημα

Οι αισθητήρες θερμοκρασίας χρησιμοποιούνται για την παρακολούθηση της θερμοκρασίας περιέλιξης. Όταν επιτευχθεί η προκαθορισμένη θερμοκρασία, οι αυτόματοι ανεμιστήρες ψύξης αρχίζουν να αυξάνουν την απαγωγή θερμότητας. Αυτό είναι χρήσιμο για εγκαταστάσεις όπου το φορτίο αλλάζει κατά τη λειτουργία ή όπου η θερμοκρασία περιβάλλοντος είναι σχετικά υψηλή.

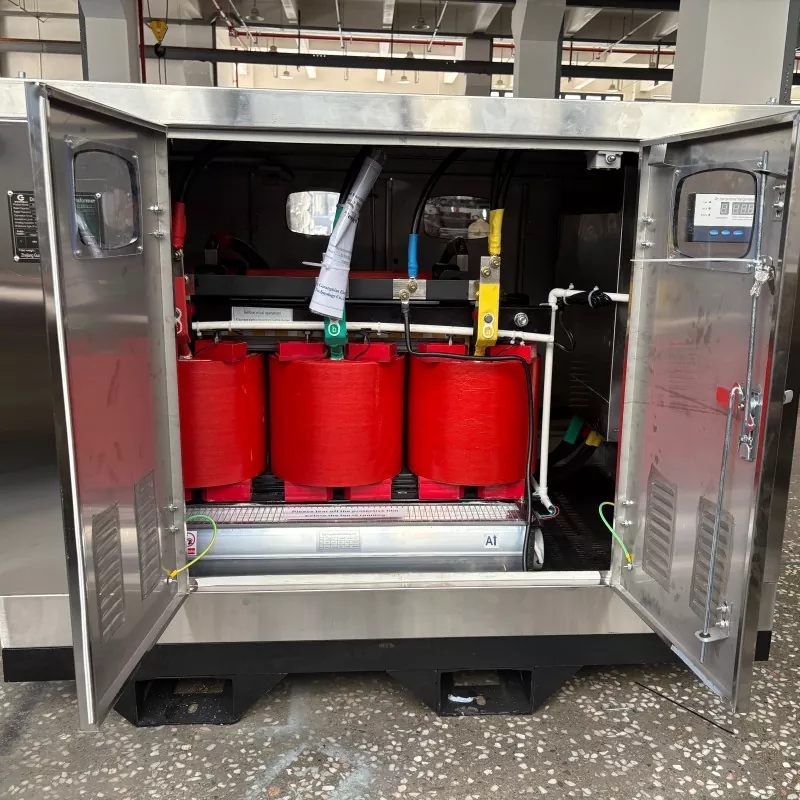

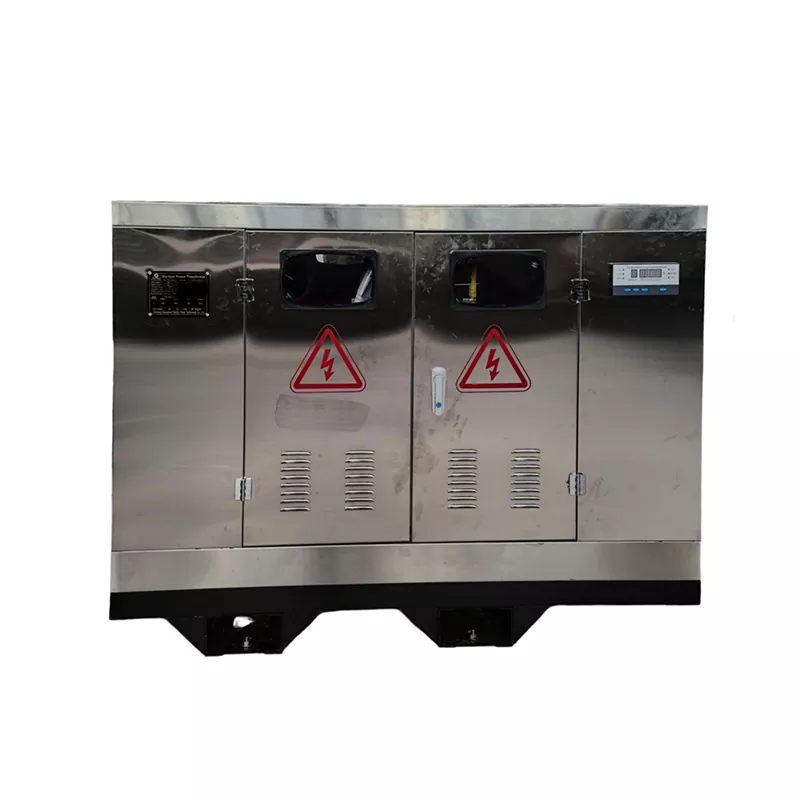

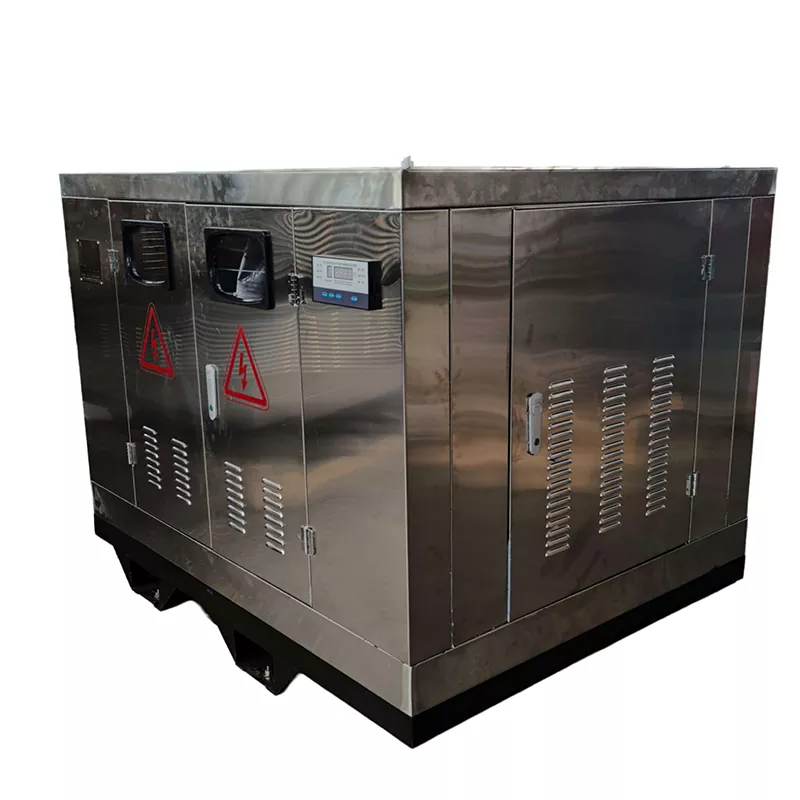

Το περίβλημα είναι κατασκευασμένο από ανοξείδωτο χάλυβα και έχει βαθμολογία IP43. Σύμφωνα με το IEC 60529, το πρώτο ψηφίο του IP43 υποδηλώνει προστασία από στερεά ξένα αντικείμενα μεγαλύτερα από 1 mm, ενώ το δεύτερο ψηφίο υποδεικνύει προστασία από ψεκασμό νερού υπό τις συνθήκες που καθορίζονται για το IPX3. Η βαθμολογία παρέχει προστασία για το προβλεπόμενο περιβάλλον εγκατάστασης, αλλά δεν πρέπει να ερμηνεύεται ως πλήρως στεγανό στη σκόνη ή αδιάβροχο.

Για υπαίθρια ή μερικώς εκτεθειμένα εργοτάξια, η εγκατάσταση θα πρέπει να παρέχει την κατάλληλη προστασία από άμεση δυνατή βροχή, λιμνάζοντα νερά, υπερβολική συσσώρευση σκόνης και άλλες συνθήκες εκτός του καθορισμένου επιπέδου προστασίας του περιβλήματος.

Τεχνικές λεπτομέρειες και Επιλογή Έργου

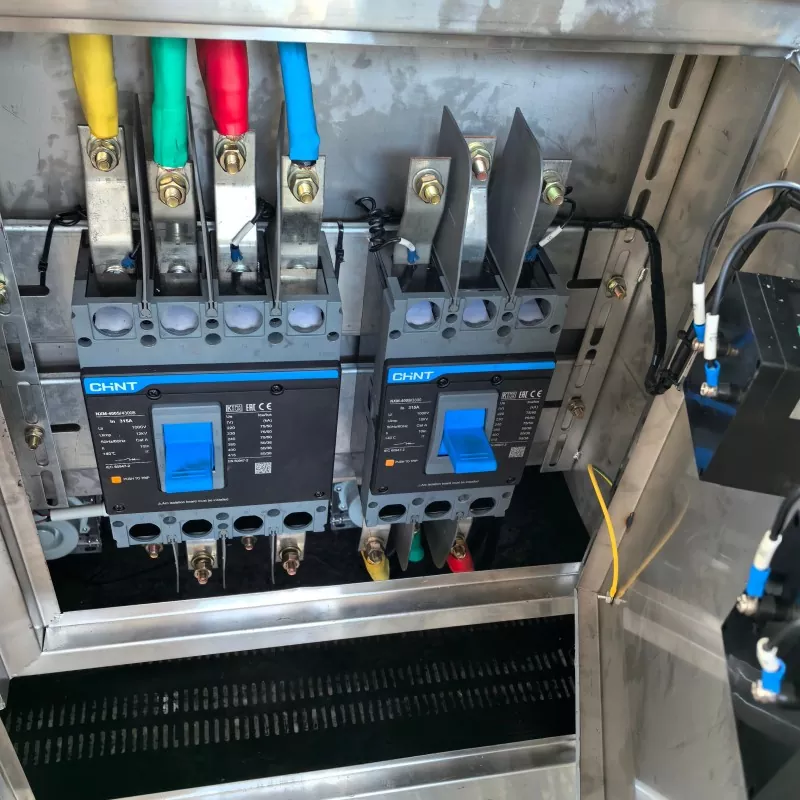

Τα δύο πρόσθετα MCCB παρέχουν ξεχωριστή προστασία και απομόνωση κατάντη κυκλώματος. Οι αξιολογήσεις τους θα πρέπει να επιλέγονται σύμφωνα με τον συνδεδεμένο εξοπλισμό, το μέγεθος του καλωδίου, το αναμενόμενο ρεύμα και τις απαιτήσεις συντονισμού προστασίας. Είναι ιδιαίτερα χρήσιμα όταν διαφορετικές ομάδες κατασκευαστικών φορτίων πρέπει να συνδεθούν στον μετασχηματιστή.

Πριν από την παραγωγή, θα πρέπει να επιβεβαιωθεί η απαιτούμενη τάση εισόδου, η τάση εξόδου, η συχνότητα, η διαμόρφωση φάσης, ο τύπος φορτίου, η θερμοκρασία περιβάλλοντος, οι απαιτήσεις του περιβλήματος, η διάταξη γείωσης και το ισχύον ηλεκτρικό πρότυπο. Ο μηχανοκίνητος εξοπλισμός θα πρέπει επίσης να προσδιορίζεται επειδή το ρεύμα εκκίνησης μπορεί να επηρεάσει το μέγεθος του μετασχηματιστή ακόμα και όταν το κανονικό φορτίο λειτουργίας φαίνεται να είναι εντός 150 kVA.

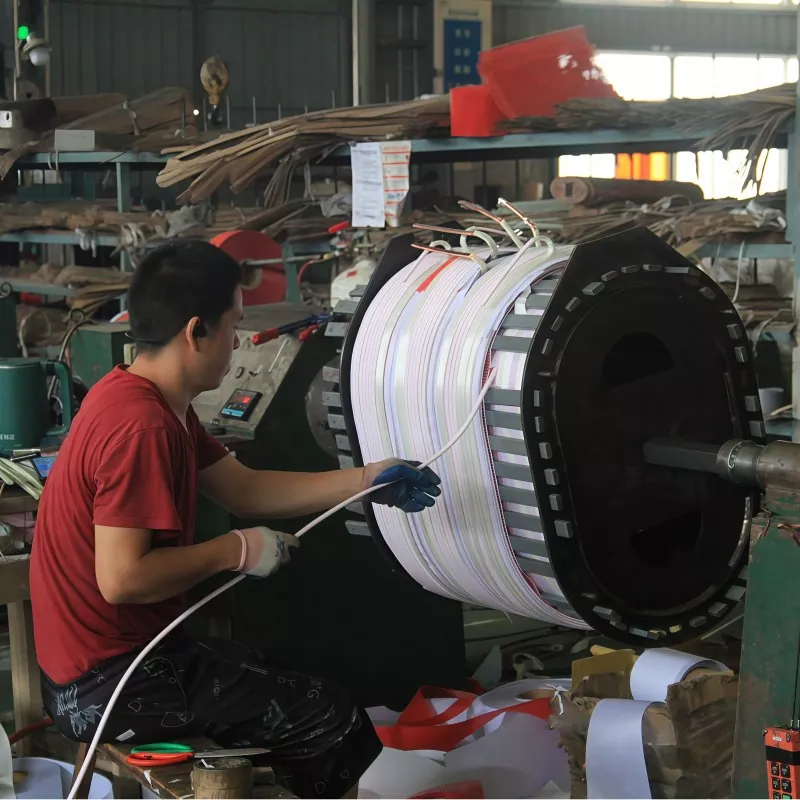

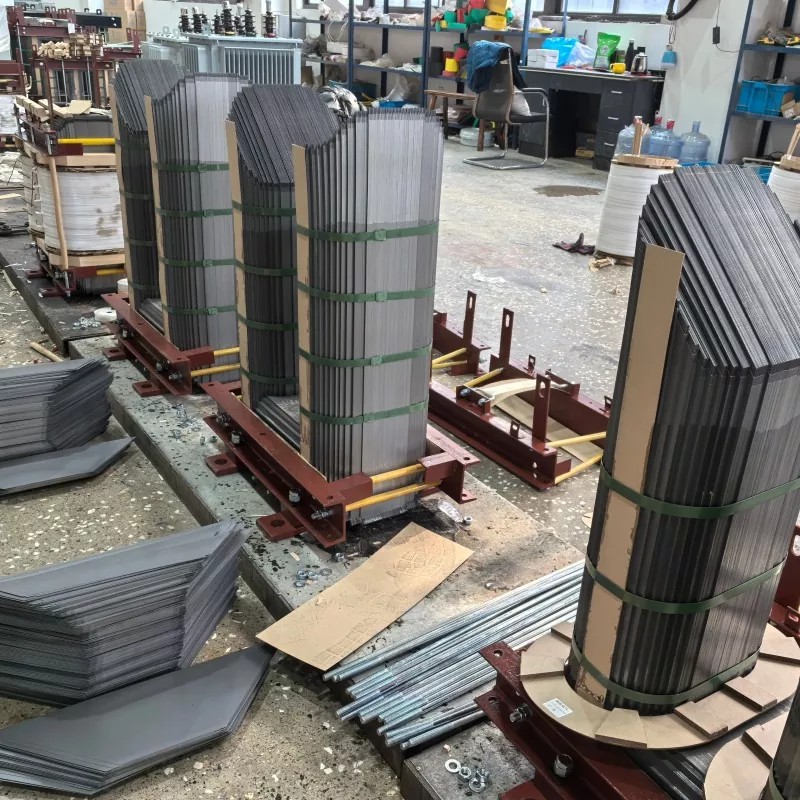

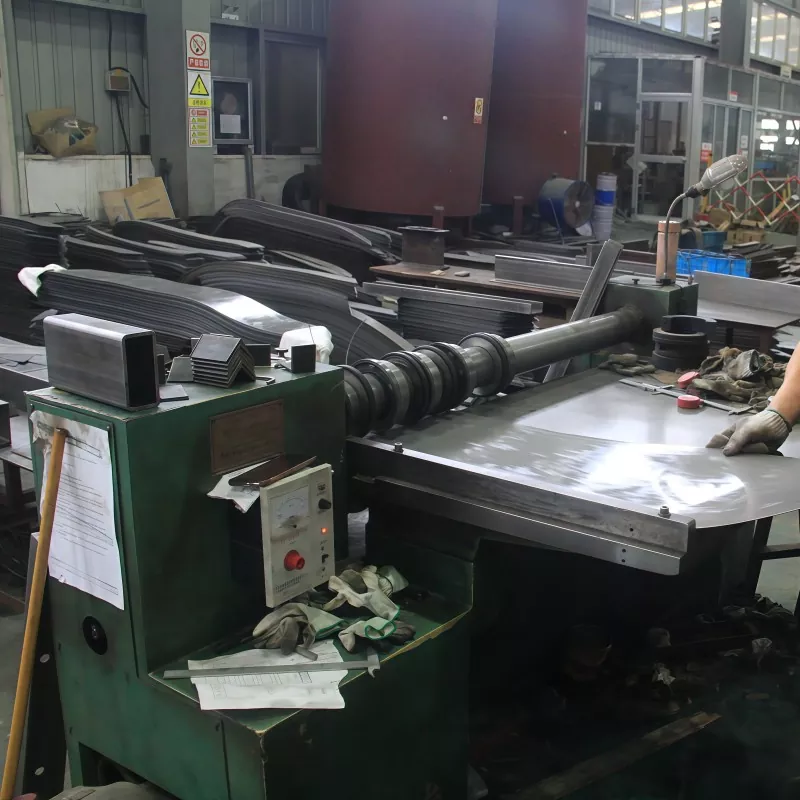

Κατασκευή, δοκιμή και προσαρμογή

Η GUANGBIAN κατασκευάζει μετασχηματιστή απομόνωσης ξηρού τύπου 150KVA σύμφωνα με τις ηλεκτρικές προδιαγραφές κάθε έργου. Για αυτήν τη διαμόρφωση, οι κύριες απαιτήσεις περιλαμβάνουν χωρητικότητα 150 kVA, δευτερεύουσα διανομή 400V/230V, χάλκινες περιελίξεις, σύνδεση Delta-Star, περίβλημα IP43, αυτόματη ψύξη ανεμιστήρα και πρόσθετα MCCB.

Άλλες προδιαγραφές μπορούν να αλλάξουν όταν απαιτείται, συμπεριλαμβανομένης της τάσης εισόδου και εξόδου, της συχνότητας, της διάταξης περιέλιξης, του σχεδιασμού του περιβλήματος, της μεθόδου ψύξης και της διαμόρφωσης προστασίας. Ο τελικός σχεδιασμός βασίζεται στο ηλεκτρικό σύστημα και τις συνθήκες εγκατάστασης αντί να χρησιμοποιεί την ίδια διαμόρφωση για κάθε έργο.

Οι εργοστασιακές δοκιμές πραγματοποιούνται σύμφωνα με τις συμφωνημένες τεχνικές προδιαγραφές και το ισχύον πρότυπο. Τα αρχεία δοκιμών και η επιθεώρηση από τρίτους μπορούν να κανονιστούν όταν απαιτείται από το έργο.

FAQ

Ποια είναι η τάση εξόδου αυτού του μετασχηματιστή;

Αυτή η διαμόρφωση παρέχει τριφασική έξοδο 400V και μονοφασική έξοδο 230V. Άλλοι συνδυασμοί τάσης μπορούν να κατασκευαστούν σύμφωνα με τις απαιτήσεις του έργου.

Μπορούν τα φορτία 400V και 230V να τροφοδοτηθούν από τον ίδιο μετασχηματιστή;

Ναί. Η σύνδεση Delta-Star παρέχει μια τριφασική δευτερεύουσα παροχή και ένα ουδέτερο σημείο για μονοφασική διανομή. Τα συνδεδεμένα φορτία πρέπει να κατανέμονται σωστά και να παραμένουν εντός της ονομαστικής χωρητικότητας του μετασχηματιστή.

Πώς ελέγχεται ο ανεμιστήρας ψύξης;

Οι αισθητήρες θερμοκρασίας περιέλιξης παρακολουθούν τη θερμοκρασία λειτουργίας. Όταν επιτευχθεί η προκαθορισμένη θερμοκρασία, το σύστημα ελέγχου ξεκινά τους ανεμιστήρες ψύξης. Η θερμοκρασία ελέγχου ρυθμίζεται σύμφωνα με τη θερμική σχεδίαση του μετασχηματιστή.

Τι σημαίνει IP43;

Το IP43 υποδεικνύει προστασία από στερεά ξένα αντικείμενα μεγαλύτερα από 1 mm και προστασία από ψεκασμό νερού υπό τις συνθήκες δοκιμής IPX3. Δεν είναι πλήρως αδιάβροχο ή αδιάβροχο περίβλημα.

Είναι τα 150 kVA κατάλληλα για εργοτάξιο;

Εξαρτάται από το πραγματικό φορτίο. Ο υπολογισμός θα πρέπει να περιλαμβάνει το κανονικό ρεύμα λειτουργίας καθώς και το ρεύμα εκκίνησης του κινητήρα, τα φορτία συγκόλλησης, την ταυτόχρονη λειτουργία και άλλα προσωρινά φορτία αιχμής. Η χωρητικότητα του μετασχηματιστή θα πρέπει να επιβεβαιώνεται από το χρονοδιάγραμμα φόρτωσης του έργου και όχι μόνο από τον αριθμό των συνδεδεμένων μηχανών.

Μπορεί ο μετασχηματιστής να κατασκευαστεί με άλλες προδιαγραφές;

Ναί. Οι απαιτήσεις τάσης εισόδου και εξόδου, συχνότητα, διαμόρφωση σύνδεσης, περίβλημα, ψύξη και προστασία μπορούν να καθοριστούν σύμφωνα με το έργο. Η πλήρης ηλεκτρική προδιαγραφή θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή.
