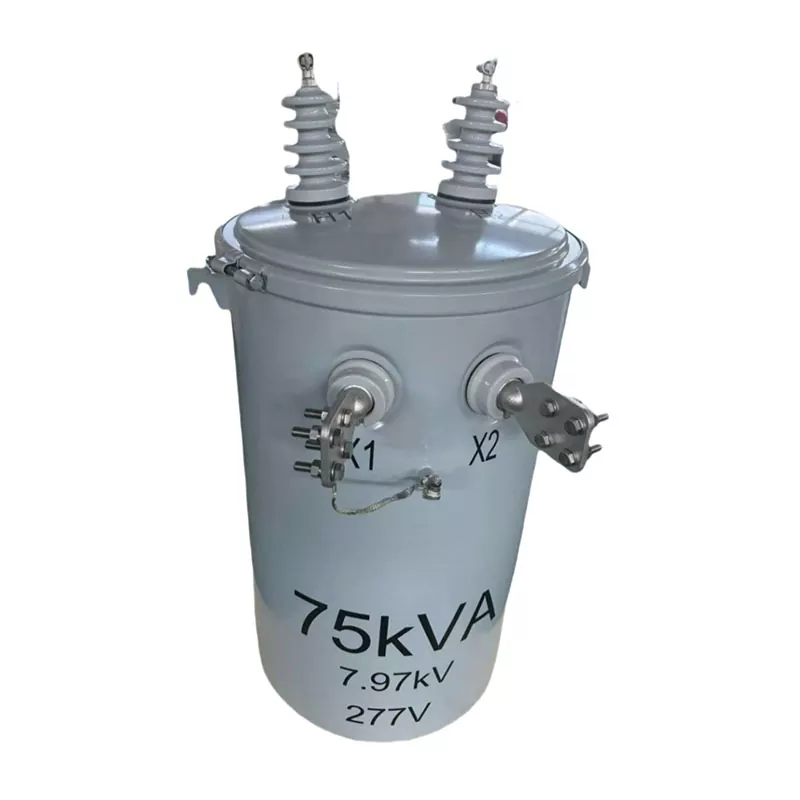

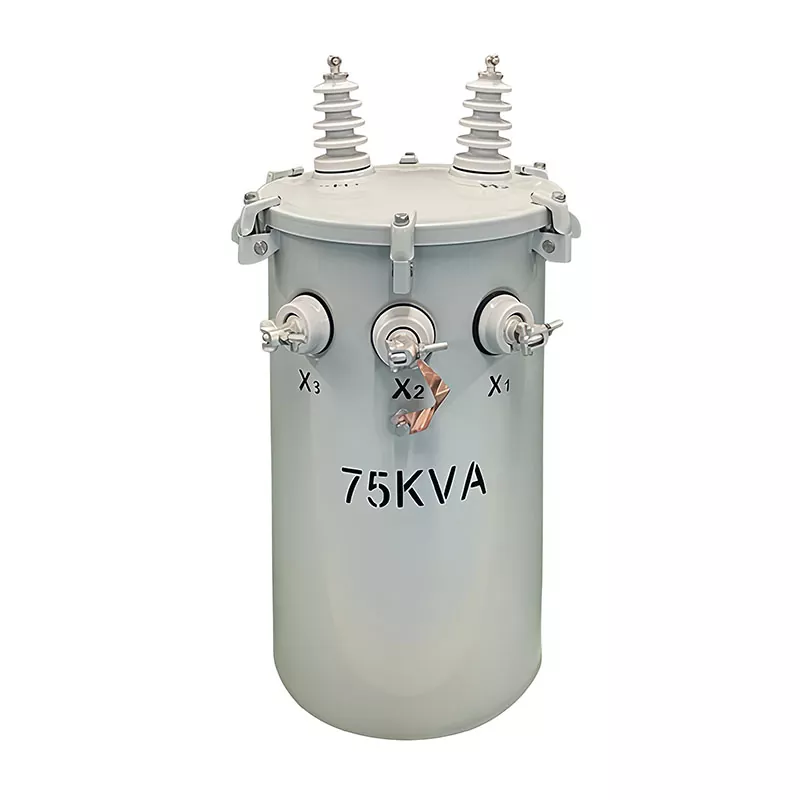

Μετασχηματιστής 75KVA με στύλο

Ο μετασχηματιστής 75KVA από την Guangbian έχει σχεδιαστεί για σταθερή διανομή ρεύματος σε εξωτερικούς χώρους σε κατοικημένες κοινότητες, έργα ηλεκτροδότησης της υπαίθρου, βιομηχανικά πάρκα, σχολεία, νοσοκομεία και εμπορικές εγκαταστάσεις. Σχεδιασμένος με προηγμένα συστήματα μόνωσης και ανθεκτική τεχνολογία βύθισης στο λάδι, αυτός ο μετασχηματιστής προσφέρει αξιόπιστη ρύθμιση τάσης, χαμηλή απώλεια ισχύος και μεγάλη διάρκεια ζωής σε διάφορες περιβαλλοντικές συνθήκες.

Ως επαγγελματίας κατασκευαστής μετασχηματιστών στην Κίνα με περισσότερα από 20 χρόνια εμπειρίας, η Guangbian ειδικεύεται στην παραγωγή μετασχηματιστών υψηλής ποιότητας κάτω από 35 KV για πελάτες σε όλη την Αφρική, τη Νοτιοανατολική Ασία, την Κεντρική Ασία, τη Νότια Αμερική και τη Μέση Ανατολή.

Τι είναι ένας μετασχηματιστής 75KVA που τοποθετείται σε πόλο;

Ένας μετασχηματιστής τοποθετημένος σε πόλο 75 KVA είναι ένας συμπαγής μετασχηματιστής διανομής βυθισμένος στο λάδι που εγκαθίσταται απευθείας σε στύλους κοινής ωφέλειας για τη μείωση της ηλεκτρικής ενέργειας μέσης τάσης σε χαμηλή τάση, κατάλληλο για κατοικίες, εμπορικά κτίρια και μικρές βιομηχανικές εφαρμογές.

Αυτός ο τύπος μετασχηματιστή χρησιμοποιείται ευρέως επειδή προσφέρει:

● Αποτελεσματική κατανομή ισχύος

● Εύκολη εγκατάσταση και συντήρηση

● Μειωμένη κατοχή γης

● Εξαιρετική αντοχή στις καιρικές συνθήκες

● Σταθερή μακροχρόνια λειτουργία

Ο μετασχηματιστής Guangbian 75KVA κατασκευάζεται σύμφωνα με τα διεθνή πρότυπα μετασχηματιστών και μπορεί να προσαρμοστεί για διαφορετικά συστήματα δικτύου και απαιτήσεις τάσης.

Χωρητικότητα και Φάση

Ξεκινήστε με "75KVA, μονοφασική" στο επάνω μέρος του φύλλου δεδομένων του μετασχηματιστή. Το KVA σημαίνει kilovolt-amperes - ένα μέτρο της φαινομενικής ισχύος. 75KVA είναι το μέγιστο φορτίο που μπορεί να αντέξει αυτή η μονάδα. Λέξη-κλειδί: "μπορεί να χειριστεί", όχι "πρέπει να τρέχει σε." Στην πράξη, κρατήστε το φορτίο γύρω στο 80% της ονομαστικής χωρητικότητας. Αυτό επεκτείνει σημαντικά τη διάρκεια ζωής του μετασχηματιστή.

Ένας μονοφασικός μετασχηματιστής έχει μία φάση εισόδου και μία φάση εξόδου. Ταιριάζει σε κατοικημένες περιοχές, φωτισμό δρόμων και μικρές εμπορικές εγκαταστάσεις. Οι τριφασικές μονάδες, από την άλλη πλευρά, εξυπηρετούν εργοστάσια και κτίρια γραφείων όπου απαιτείται βιομηχανική ισχύς 380V.

Παράμετροι Τάσης

Κύρια τάση: 4160 Grd Y / 2400V

Αυτό σας λέει σε τι μπορεί να συνδεθεί η πλευρά υψηλής τάσης. Το "Grd Y" σημαίνει γειωμένη σύνδεση wye—το ουδέτερο είναι συνδεδεμένο στη γη. 4160V είναι η τάση γραμμής προς γραμμή, 2400V είναι γραμμή προς ουδέτερη. Αυτή είναι μια κοινή βαθμολογία στα συστήματα διανομής της Βόρειας Αμερικής, γι' αυτό θα δείτε συχνά μετασχηματιστή 4160v να αναφέρεται στις προδιαγραφές για εξαγωγικές αγορές.

Το tap changer έχει 5 θέσεις: +2,5%, 0%, -2,5%, -5%, -7,5%. Όταν η εισερχόμενη τάση κυμαίνεται, μπορείτε να ρυθμίσετε τη βρύση για να διατηρείτε σταθερή την έξοδο. Η θέση B ή 2 σηματοδοτεί την ονομαστική ρύθμιση.

Δευτερεύουσα τάση: 120/240V

Αυτή είναι η πλευρά εξόδου χαμηλής τάσης. Ένας μονοφασικός μετασχηματιστής αποδίδει συνήθως 120 V ή 240 V. Η έξοδος 240 V χειρίζεται μεγαλύτερα φορτία όπως μονάδες AC και θερμοσίφωνες. Η πλευρά των 120V; Αυτό είναι για φώτα και πρίζες τοίχου. Και με τις δύο τάσεις σε μία μονάδα, δεν χρειάζεστε ξεχωριστή ρύθμιση με βήμα προς τα κάτω.

Υλικά και Εργασία

Υλικό περιέλιξης: Χαλκός

Ο χαλκός έχει καλύτερη αγωγή από το αλουμίνιο, επομένως λειτουργεί πιο ψυχρός και σπαταλά λιγότερη ενέργεια. Κατασκευάζουμε με χαλκό στις εγκαταστάσεις της GUANGBIAN στην Κίνα—κοστίζει περισσότερο εκ των προτέρων, αλλά η μακροπρόθεσμη αξιοπιστία αξίζει τον κόπο.

Πυρήνας: Χάλυβας πυριτίου με προσανατολισμό κόκκων

Ο χάλυβας πυριτίου είναι αυτό που κάνει τον μετασχηματιστή να λειτουργεί μαγνητικά. Το "προσανατολισμένο στον κόκκο" σημαίνει απλώς ότι οι κρύσταλλοι ευθυγραμμίζονται προς μία κατεύθυνση—αυτό μειώνει τις μαγνητικές απώλειες. Αποτέλεσμα; Οι απώλειες χωρίς φορτίο παραμένουν χαμηλές και η απόδοση αυξάνεται.

Μέθοδος Ψύξης: ΟΝΑΝ

ONAN = Oil Natural, Air Natural. Το λάδι κινείται μόνο του, τραβώντας τη θερμότητα από τον πυρήνα και τις περιελίξεις. Χωρίς αντλίες. Χωρίς οπαδούς. Λιγότερα πράγματα για αποτυχία. Για μια μονάδα που τοποθετείται σε στύλο στη μέση του πουθενά, αυτό το είδος απλότητας μετράει.

Μετρήσεις αποτελεσματικότητας

Απώλεια χωρίς φορτίο: ≤225W | Απώλεια φορτίου: ≤750W | Αντίσταση: ≤2,5%

Η απώλεια χωρίς φορτίο είναι αυτό που τραβάει ο μετασχηματιστής καθισμένος εκεί, ενεργοποιημένος αλλά χωρίς φορτίο. Τα 225 watt είναι αρκετά χαμηλά. Η απώλεια φορτίου συμβαίνει σε πλήρη χωρητικότητα—750W είναι φυσιολογικό για αυτήν την κατηγορία μεγέθους. Η σύνθετη αντίσταση, περίπου 2,5%, επηρεάζει τη ρύθμιση του ρεύματος και της τάσης βραχυκυκλώματος.

Ρεύμα διέγερσης ≤2,5% σας λέει ότι η ποιότητα του πυρήνα είναι σταθερή. Δεν χρειάζεται πολλή δύναμη για να μαγνητιστεί. Αυτοί είναι οι αριθμοί που θα βρείτε σε κάθε φύλλο δεδομένων μετασχηματιστή GUANGBIAN—κατασκευάζουμε στην Κίνα και δοκιμάζουμε κάθε μονάδα προτού φύγει από το εργοστάσιο.

Πρότυπα Πιστοποίησης

Σειρά IEEE C57.12, ANSI C57.12.20

Το IEEE C57 είναι το τεχνικό πρότυπο μετασχηματιστή από το Ινστιτούτο Ηλεκτρολόγων και Ηλεκτρονικών Μηχανικών. Το ANSI είναι το Αμερικανικό Εθνικό Ινστιτούτο Προτύπων. Όταν μια μονάδα πληροί και τα δύο, γνωρίζετε ότι ο σχεδιασμός και οι μέθοδοι δοκιμής ανταποκρίνονται στις διεθνείς προδιαγραφές.

Η ανάγνωση ενός φύλλου δεδομένων μετασχηματιστή απαιτεί λίγη εξάσκηση, αλλά είναι μια βασική δεξιότητα για την προμήθεια. Έχετε ακόμα ερωτήσεις; Απευθυνθείτε στην τεχνική ομάδα της GUANGBIAN. Κατασκευάζουμε στο εργοστάσιό μας στην Κίνα και μπορούμε να σας καθοδηγήσουμε σε μια διαδικασία επιλογής ένας προς έναν.

Το εργοστάσιό μας

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή

Διαδικασία Παραγωγής

Η παραγωγή κάθε μετασχηματιστή 75KVA με στύλο ακολουθεί αυστηρές διαδικασίες κατασκευής:

● Κοπή και στοίβαξη πυρήνα μετασχηματιστή

● Παραγωγή περιέλιξης πηνίου

● Κατασκευή και συγκόλληση δεξαμενών

● Διαδικασία ξήρανσης υπό κενό

● Συναρμολόγηση μετασχηματιστή

● Γέμισμα και σφράγιση λαδιού

● Δοκιμή ηλεκτρικής απόδοσης

● Τελικός έλεγχος και συσκευασία

Αυτό το ολοκληρωμένο σύστημα παραγωγής βοηθά την Guangbian να διατηρήσει σταθερή ποιότητα προϊόντων και ανταγωνιστικότητα κόστους.
