Μονοπολικός μετασχηματιστής SWER

Ο μετασχηματιστής SWER Single Pole Mounted Transformer από την Zhejiang Guangbian Electric Power Technology Co., Ltd είναι μια λύση διανομής υψηλής απόδοσης σχεδιασμένη για αγροτικά και απομακρυσμένα συστήματα τροφοδοσίας Single Wire Earth Return (SWER). Με πάνω από 20 χρόνια τεχνογνωσίας στην κατασκευή μετασχηματιστών και πλήρη συμμόρφωση με τα παγκόσμια πρότυπα, η Guangbian παρέχει σταθερή, ασφαλή και οικονομικά αποδοτική μετατροπή τάσης για περιβάλλοντα εκτός δικτύου και αδύναμα δίκτυα.

Τι είναι ένας μονοπολικός μετασχηματιστής SWER;

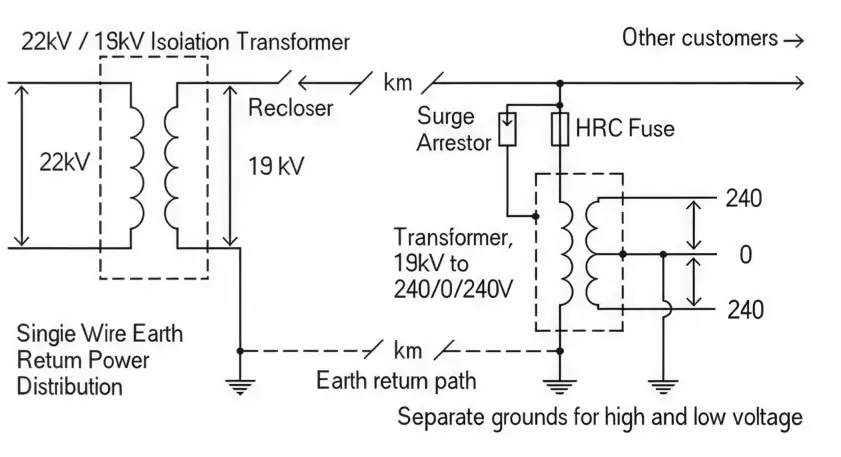

Ένας μετασχηματιστής SWER Single Pole Mounted είναι ένας εξειδικευμένος μετασχηματιστής διανομής τοποθετημένος σε πόλο που χρησιμοποιείται σε συστήματα επιστροφής γείωσης μονού καλωδίου, που συνήθως αναπτύσσεται σε έργα ηλεκτροδότησης αγροτικών περιοχών όπου δεν είναι διαθέσιμη η παραδοσιακή τριφασική υποδομή.

Μειώνει αποτελεσματικά την ισχύ διανομής μέσης τάσης σε χρησιμοποιήσιμη χαμηλή τάση για οικιακές, γεωργικές και μικρές βιομηχανικές εφαρμογές.

Χρησιμοποιείται ευρέως σε απομακρυσμένα δίκτυα λόγω:

● Απλοποιημένη δομή εγκατάστασης

● Μειωμένο κόστος υποδομής

● Υψηλή απόδοση στη διανομή μεγάλων αποστάσεων

● Ισχυρή προσαρμοστικότητα σε αγροτικά εδάφη

Τι κάνει αυτόν τον μετασχηματιστή SWER διαφορετικό;

Οι περισσότεροι τυπικοί μετασχηματιστές δεν έχουν σχεδιαστεί με γνώμονα τις αρχές λειτουργίας SWER. Το αποτέλεσμα; Πρόωρη βλάβη της μόνωσης, αστάθεια τάσης, αποτυχημένες επιθεωρήσεις και δραστικά μειωμένη διάρκεια ζωής. Η GUANGBIAN κατασκεύασε αυτή τη μονάδα ειδικά για τις απαιτήσεις των δικτύων SWER - εξαλείφοντας αυτά τα σημεία πόνου από την αρχή.

Τι ξεχωρίζει αυτή τη μονάδα;

Σχεδιασμός περιέλιξης συντονισμένος για SWER Duty:

Η περιέλιξη του μονοπολικού μετασχηματιστή SWER έχει βελτιστοποιηθεί για συνθήκες τάσης που σχετίζονται με το SWER αντί να χρησιμοποιείται ομοιόμορφη δομή μόνωσης.

Σχεδιασμός μόνωσης κλίσης από ακροδέκτη Α (γραμμή) έως ακροδέκτης Χ (γη)

Ένας ακροδέκτης ενισχυμένος για συνεχή τάση τάσης γραμμής

Προοδευτική μόνωση που ταιριάζει με τα πραγματικά επίπεδα τάσης περιέλιξης

Ενισχυμένο ακροδέκτη X για απευθείας σύνδεση γείωσης πόλου

Κατασκευασμένο για ασύμμετρες συνθήκες τάσης SWER, σε αντίθεση με τους τυπικούς μετασχηματιστές

Αυτός ο σχεδιασμός βελτιώνει την αξιοπιστία και την ασφάλεια μόνωσης στα αγροτικά συστήματα διανομής SWER.

Οι παραδοσιακοί μονοφασικοί μετασχηματιστές χρησιμοποιούν ομοιόμορφη ημιμόνωση και στους δύο ακροδέκτες. Στη λειτουργία SWER, αυτό σημαίνει ότι η πίεση μόνωσης ουσιαστικά διπλασιάζεται - και η αστοχία συνήθως συμβαίνει εντός 3-5 ετών. Η αποκλειστική προσέγγιση της GUANGBIAN διατηρεί την πίεση μόνωσης εντός των ορίων σχεδιασμού καθ' όλη τη διάρκεια ζωής του μετασχηματιστή.

Πώς η ρύθμιση γείωσης διατηρεί την τάση σταθερή;

● Η υπερμεγέθης διατομή ακροδεκτών γείωσης μειώνει την αντίσταση στη διαδρομή γείωσης και βελτιώνει τη σταθερότητα επιστροφής ρεύματος

● Η χαμηλότερη αντίσταση βοηθά στην αποφυγή κινδύνων χαλαρής σύνδεσης και τοπικής υπερθέρμανσης

● Εξασφαλίζει σταθερή διαδρομή ρεύματος SWER κλειστού βρόχου με διακύμανση τάσης εξόδου εντός ±2%

● Οι περιελίξεις ακολουθούν τα πρότυπα επισήμανσης ακροδεκτών IEC A/X, αποτρέποντας σφάλματα καλωδίωσης όπως αντίστροφη πολικότητα και διασφαλίζοντας τη σωστή εγκατάσταση SWER

Ρύθμιση τάσης μεγάλων αποστάσεων:

● Εξοπλισμένο με εναλλάκτη βρύσης χωρίς φορτίο 5 θέσεων (εύρος 18kV–20kV)

● Αντισταθμίζει την πτώση τάσης σε μεγάλες γραμμές διανομής SWER

● Διατηρεί σταθερή έξοδο 240V από την αρχή μέχρι το τέλος της γραμμής

● Όλες οι ρυθμίσεις βρύσης έχουν βαθμονομηθεί εργοστασιακά σύμφωνα με τα πρότυπα ακρίβειας IEC

Αυτό εξασφαλίζει σταθερή απόδοση και προστασία του κατάντη εξοπλισμού σε αγροτικά δίκτυα ηλεκτρικής ενέργειας μεγάλων αποστάσεων.

Πώς αντέχει σε δύσκολες συνθήκες;

Το σφραγισμένο περίβλημα βυθισμένο στο λάδι κρατά έξω το νερό και τη σκόνη, χειρίζεται τις μεταβολές της θερμοκρασίας και αποτρέπει την έκθεση στην υπεριώδη ακτινοβολία. Κυκλοφορεί από -40°C έως +55°C - επομένως οροπέδια μεγάλου υψομέτρου, ανοιχτά βοσκοτόπια, δασώδεις εκτάσεις και ερημικοί χώροι εμπίπτουν στο παράθυρο λειτουργίας του χωρίς ιδιαίτερες τροποποιήσεις.

Ψύξη ONAN — συντομογραφία για λάδι φυσικός αέρας φυσικός - δεν βασίζεται σε κανέναν ανεμιστήρα, καμία αντλία, τίποτα που περιστρέφεται ή φθείρεται. Αφού βιδωθεί στον στύλο, φροντίζει λίγο πολύ τον εαυτό του. Για τα πληρώματα που εργάζονται ώρες μακριά από το πλησιέστερο φορτηγό σέρβις, αυτό μεταφράζεται σε πολύ χαμηλότερο κόστος συντήρησης κατά τη διάρκεια ζωής της μονάδας.

Τήρηση Διεθνών Προτύπων

Κάθε μονάδα έχει σχεδιαστεί, κατασκευαστεί και δοκιμαστεί σύμφωνα με το IEC 60076 — το παγκοσμίως αναγνωρισμένο πρότυπο για μετασχηματιστές ισχύος. Η γραφική εργασία και η ιχνηλασιμότητα υπάρχουν από το πάτωμα του εργοστασίου.

Οι πλήρεις εκθέσεις δοκιμών στο εργοστάσιο συνοδεύονται από κάθε μετασχηματιστή—χρήσιμο όταν υποβάλλετε προσφορές για έργα ή χρειάζεται να εκκαθαρίσετε μια επιθεώρηση.

Τα συστήματα SWER βλέπουν τα μονοφασικά σφάλματα γείωσης διαφορετικά από τα τυπικά δίκτυα. Αυτός ο μετασχηματιστής έχει βαθμολογηθεί ώστε να παίρνει 20 φορές το ονομαστικό ρεύμα του για ολόκληρα 2 δευτερόλεπτα υπό αυτές τις συνθήκες σφάλματος—όταν συνδυάζεται με την τυπική προστασία γραμμής, εξαλείφει γρήγορα τα σφάλματα και αποτρέπει τη ζημιά στον εξοπλισμό.

Πού χρησιμοποιείται;

Ο μετασχηματιστής SWER Single Pole Mounted είναι ιδανικός για φθηνή παροχή ρεύματος σε αγροτικές και απομακρυσμένες περιοχές:

● Ηλεκτρισμός της υπαίθρου: τροφοδοσία απομονωμένων κατοικιών με έως και ~70% χαμηλότερο κόστος κατασκευής σε σχέση με τα συμβατικά συστήματα

● Απομακρυσμένες μη επανδρωμένες τοποθεσίες: πύργοι τηλεπικοινωνιών, μετεωρολογικοί σταθμοί, σημεία παρακολούθησης δασών/πυρκαγιών, συνοριακοί σταθμοί

● Γεωργία: αντλίες άρδευσης, κτηνοτροφικά συστήματα, θερμοκήπια και διάσπαρτος αγροτικός εξοπλισμός

● Κατασκευές και κατασκηνώσεις εξόρυξης: προσωρινή παροχή ρεύματος για αυτοκινητόδρομους, σιδηρόδρομους και εξορυκτικές εργασίες πριν από την επέκταση του δικτύου

● Νησιά και εγκαταστάσεις εκτός δικτύου: μικρά θέρετρα, σταθμοί φυλάκων και απομακρυσμένες τουριστικές υποδομές

Μια πρακτική λύση για περιοχές όπου η επέκταση των συμβατικών τριφασικών δικτύων δεν είναι οικονομικά αποδοτική.

Γιατί η μονάδα GUANGBIAN SWER αποδίδει καλύτερα;

Οι τυπικοί μετασχηματιστές συχνά δυσκολεύονται στα συστήματα SWER, οδηγώντας σε καταπόνηση μόνωσης, αστάθεια τάσης και υψηλότερες ανάγκες συντήρησης.

Ο μονοπολικός μετασχηματιστής GUANGBIAN SWER έχει σχεδιαστεί ειδικά για λειτουργία SWER:

● Σχεδιασμός περιέλιξης και μόνωσης για το σκοπό αυτό για συνθήκες SWER

● Βελτιστοποιημένη δομή γείωσης για σταθερό ρεύμα επιστροφής

● Βελτιωμένη σταθερότητα τάσης και αξιοπιστία του συστήματος

● Μειωμένα προβλήματα συντήρησης και μεγαλύτερη διάρκεια ζωής

● Ευκολότερη συμμόρφωση με τις απαιτήσεις επιθεώρησης

● Σχεδιασμένο για εφαρμογές SWER πραγματικού κόσμου, μη προσαρμοσμένο σε συμβατικά μοντέλα μετασχηματιστών.

Παγκόσμια Πρότυπα & Διασφάλιση Ποιότητας

Η Zhejiang Guangbian Electric Power Technology Co., Ltd έχει δημιουργήσει μια ισχυρή τεχνική βάση από το 2004, εξελισσόμενη από εγχώριος κατασκευαστής μετασχηματιστών σε παγκόσμιο προμηθευτή.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

● 20+ χρόνια εμπειρίας στη μηχανική μετασχηματιστών

● Πιστοποιημένη ομάδα μηχανικών με τεχνογνωσία διεθνών προτύπων

● Σύστημα παραγωγής πολλαπλών συνεργείων που διασφαλίζει την πλήρη ιχνηλασιμότητα της διαδικασίας

● Συνεχής βελτίωση στο σχεδιασμό, την αποτελεσματικότητα και τη συμμόρφωση με την ασφάλεια

● Ανεξάρτητες εξαγωγικές δραστηριότητες που ιδρύθηκαν το 2020

Αυτό διασφαλίζει ότι κάθε μετασχηματιστής SWER Single Pole Mounted ανταποκρίνεται στις παγκόσμιες προσδοκίες για αξιοπιστία και ασφάλεια.

Το εργοστάσιό μας

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή
