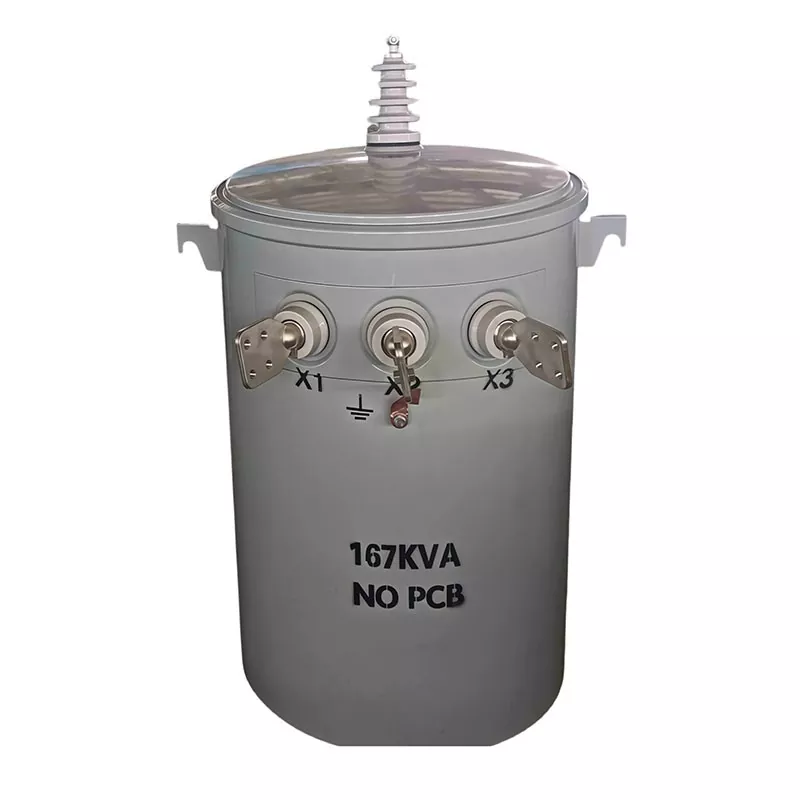

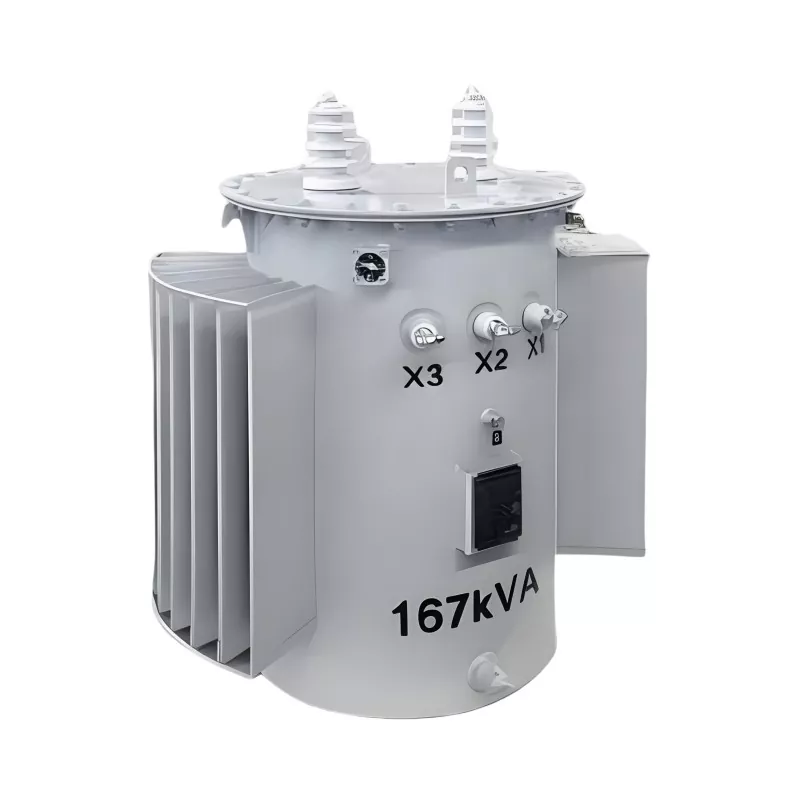

Μετασχηματιστής 167KVA με στύλο

Ο μετασχηματιστής τοποθετημένος σε πόλο 167 kVA είναι ένας εναέριος μετασχηματιστής διανομής υψηλής απόδοσης σχεδιασμένος για αξιόπιστη εξωτερική τροφοδοσία και μετατροπή τάσης σε ηλεκτρικά δίκτυα μέσης χωρητικότητας. Κατασκευασμένη από την Guangbian, έναν επαγγελματία κατασκευαστή και προμηθευτή μετασχηματιστών στην Κίνα, αυτή η μονάδα εξασφαλίζει σταθερή διανομή ενέργειας, λειτουργία χαμηλών απωλειών και μεγάλη διάρκεια ζωής σε απαιτητικά περιβάλλοντα κοινής χρήσης και βιομηχανικά.

Χρησιμοποιείται ευρέως σε συστήματα διανομής ηλεκτρικής ενέργειας, έργα ηλεκτροδότησης της υπαίθρου, βιομηχανικές ζώνες και εμπορικές υποδομές, όπου απαιτείται σταθερή και αποτελεσματική μεταφορά ηλεκτρικής ενέργειας.
Τεχνικές Προδιαγραφές

Αρχή Εργασίας

Ο μετασχηματιστής 167 kVA που τοποθετείται στον πόλο λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής. Όταν το εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος, δημιουργεί ένα μαγνητικό πεδίο στον πυρήνα του σιδήρου, το οποίο προκαλεί χαμηλότερη ή υψηλότερη τάση στο δευτερεύον τύλιγμα ανάλογα με τις απαιτήσεις του συστήματος.

Αυτό επιτρέπει την ασφαλή και αποτελεσματική μετατροπή τάσης για μεταφορά ισχύος σε μεγάλες αποστάσεις και τοπική διανομή, διασφαλίζοντας σταθερή παροχή ηλεκτρικής ενέργειας στους τελικούς χρήστες.

Βασικά Πλεονεκτήματα

1. Υψηλή ενεργειακή απόδοση

Ο βελτιστοποιημένος σχεδιασμός πυρήνα μειώνει σημαντικά τις απώλειες χωρίς φορτίο και φορτίο, βελτιώνοντας τη συνολική ενεργειακή απόδοση.

2. Ισχυρή αντοχή σε εξωτερικούς χώρους

Σχεδιασμένο για τοποθέτηση σε στύλο με εξαιρετική αντοχή στις καιρικές συνθήκες, την υγρασία και τη διάβρωση.

3. Σταθερή Κατανομή Ισχύος

Εξασφαλίζει σταθερή τάση εξόδου και αξιόπιστη απόδοση υπό συνθήκες κυμαινόμενου φορτίου.

4. Χαμηλό κόστος συντήρησης

Η σφραγισμένη δομή δεξαμενής λαδιού μειώνει τη συχνότητα συντήρησης και το λειτουργικό κόστος.

5. Υψηλή απόδοση ασφάλειας

Εξοπλισμένο με προηγμένη μόνωση και σχεδιασμό προστασίας για την αποφυγή κινδύνων βραχυκυκλώματος και υπερφόρτωσης.

6. Μεγάλη διάρκεια ζωής

Ο πυρήνας από χάλυβα πυριτίου υψηλής ποιότητας και τα υλικά περιέλιξης υψηλής ποιότητας εξασφαλίζουν εκτεταμένη διάρκεια ζωής.

Πώς επιλέγετε τη σωστή χωρητικότητα;

Πολλοί άνθρωποι σκέφτονται, "Έχουμε 80 σπίτια, οπότε μια μονάδα 80KVA θα πρέπει να το κάνει." Αυτά τα μαθηματικά δεν λειτουργούν.

Η σωστή προσέγγιση: ξεκινήστε με τη μέγιστη ζήτηση κάθε νοικοκυριού. Καλοκαιρινή λειτουργία εναλλασσόμενου ρεύματος, χειμερινή θέρμανση ανεβασμένη - ένα σπίτι μπορεί να αντλήσει 5–8 kW στη χειρότερη περίπτωση. Ογδόντα σπίτια; Αυτό είναι 400–640 kW σε χαρτί.

Αλλά ιδού το πρόβλημά σας: δεν μετράτε ούτε ένα μονοφασικό μετασχηματιστή με βάση μόνο τη ζήτηση αιχμής. Οι πιθανότητες κάθε σπίτι να χτυπήσει το μέγιστο φορτίο ταυτόχρονα είναι σχεδόν μηδενικές. Γι' αυτό εφαρμόζουμε έναν "συντελεστή ζήτησης"—συνήθως 0,4–0,5 για κατοικημένες περιοχές.

Εκτελέστε τον υπολογισμό της χωρητικότητας του μετασχηματιστή: 80 σπίτια × 0,4 έως 0,5 συντελεστής ζήτησης = 160–320 kW πραγματική ζήτηση. Μια μονάδα 167 KVA ταιριάζει καλά εδώ, με ενσωματωμένο χώρο κεφαλής.

Σκοπεύετε να επεκταθείτε αργότερα; Εξετάστε το ενδεχόμενο να προχωρήσετε εκ των προτέρων - η αλλαγή μιας μονάδας στο δρόμο κοστίζει περισσότερο από το να αυξήσετε το μέγεθος μία φορά.

Αντιστοιχίστε την ονομαστική τάση

Η κύρια τάση σας πρέπει να ταιριάζει με οτιδήποτε παρέχει το τοπικό δίκτυο. Σε μεγάλο μέρος της Βόρειας Αμερικής, αυτό σημαίνει 12470 Grd Y / 7200V—12470V μεταξύ των φάσεων, 7200V έως ουδέτερο.

Ο μετασχηματιστής 12470v που κατασκευάζουμε στις εγκαταστάσεις της GUANGBIAN στην Κίνα αποστέλλεται με πέντε θέσεις βρύσης: +2,5%, 0%, -2,5%, -5%, -7,5%. Το πλέγμα ενεργεί επάνω; Μετακινήστε τη βρύση για να κρατήσετε την τάση εξόδου εκεί που πρέπει. Ωστόσο, ελέγξτε ξανά την τάση του τοπικού σας συστήματος πριν κάνετε μια παραγγελία.

Η δευτερεύουσα πλευρά είναι απλή — 120/240 V από αυτήν τη μονάδα. Το πόδι 240 V χειρίζεται μεγαλύτερες έλξεις. 120V καλύπτει τα φώτα και τις πρίζες τοίχου σας.

Παράγοντας στο περιβάλλον εγκατάστασης

Εκεί που βάζετε τον μετασχηματιστή αλλάζει αυτό που χρειάζεστε:

Υψόμετρο: Πάνω από 1.000 μέτρα, ο αέρας αραιώνει και η ψύξη χειροτερεύει. Θα χρειαστεί να υποβαθμίσετε τη μονάδα ή να χρησιμοποιήσετε μια ειδική σχεδίαση σε μεγάλο υψόμετρο.

Εύρος θερμοκρασίας: Εξαιρετική ζέστη ή κρύο; Ελέγξτε το περιθώριο ανόδου της θερμοκρασίας. Αυτός ο μονοφασικός μετασχηματιστής 167 KVA λειτουργεί με ψύξη ONAN και λειτουργεί καλά από -30°C έως 45°C.

Κίνδυνος διάβρωσης: Παράκτιες περιοχές, αλμυρό έδαφος, χημικές ζώνες—με υψηλή περιεκτικότητα σε αλάτι ή διαβρωτικά αέρια στον αέρα απαιτούν καλύτερη προστασία. Οι δακτύλιοι πορσελάνης με επικάλυψη σμάλτου διατηρούνται καλύτερα σε αυτά τα περιβάλλοντα.

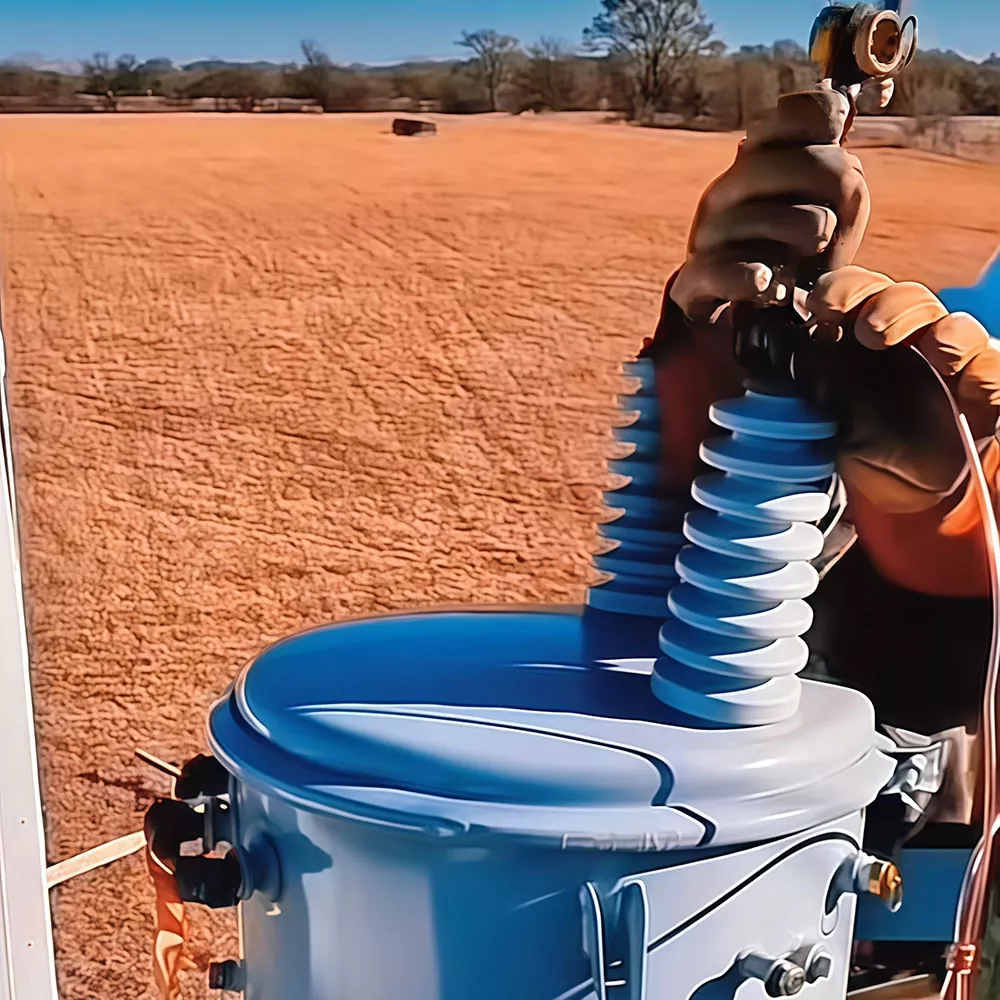

Τοποθέτηση: 167KVA είναι μια βαριά μονάδα. Συνήθως πηγαίνει σε μια πλατφόρμα με δύο βραχίονες (591 χιλιοστά από το κέντρο προς το κέντρο), που δεν είναι κρεμασμένο απευθείας σε έναν στύλο. Βεβαιωθείτε ότι ο ιστότοπός σας μπορεί να το χειριστεί αυτό.

Σχετικά με τα πρότυπα πιστοποίησης

Πολλές προσφορές απαιτούν πιστοποίηση IEEE C57.12 ή ANSI C57.12.20. Αυτά δεν είναι προαιρετικά πρόσθετα - είναι dealbreakers για υποβολή προσφορών.

Πλήρης αποκάλυψη: Η GUANGBIAN δεν έχει ακόμη πιστοποιήσει τους μετασχηματιστές μας που είναι τοποθετημένοι σε στύλο σύμφωνα με αυτά τα πρότυπα. Αλλά εδώ είναι τι μπορούμε να κάνουμε—αν η προσφορά σας χρειάζεται πιστοποίηση, θα συνεργαστούμε μαζί σας για να την ολοκληρώσουμε. Μεγαλύτερες παραγγελίες; Καλύπτουμε τα έξοδα δοκιμών. Μικρότερες ποσότητες; Ο πελάτης χειρίζεται το κόστος δοκιμής. Λεπτομέρειες χρονοδιαγράμματος και διαδικασίας, απλώς απευθυνθείτε και ρωτήστε.

Επισημαίνουμε τις προδιαγραφές μας με ειλικρίνεια. Απώλεια χωρίς φορτίο 375W, απώλεια φορτίου 1365W, αντίσταση ≤2,5%. Αυτό που υπάρχει στο φύλλο δεδομένων είναι αυτό που παίρνετε. Αυτή είναι η βασική μας δέσμευση.

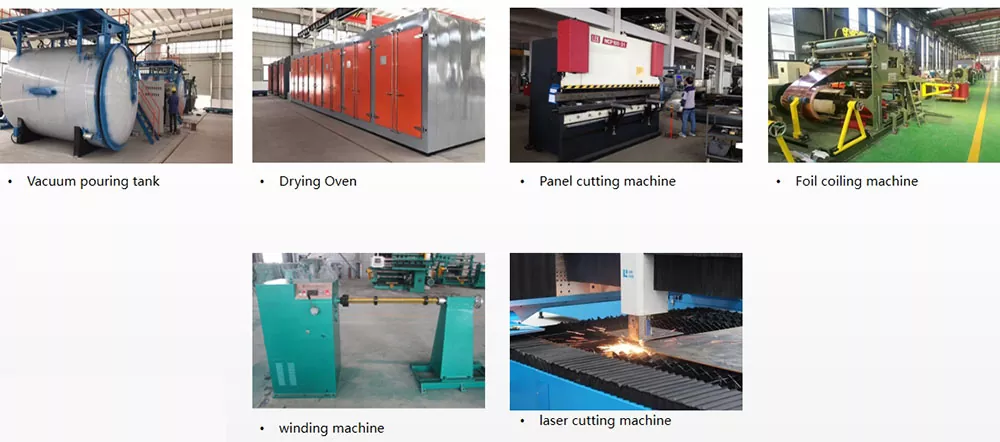

Η σωστή επιλογή χρειάζεται λίγη σκέψη, αλλά δεν είναι επιστήμη πυραύλων. Καταργήστε τη χωρητικότητα, την τάση, το περιβάλλον και την πιστοποίηση - τα τέσσερα μεγάλα - και είστε σε καλή κατάσταση. Ερωτήσεις στην πορεία; Επικοινωνήστε με την GUANGBIAN. Κατασκευάζουμε στο εργοστάσιό μας στην Κίνα και προσφέρουμε δωρεάν τεχνική υποστήριξη.

FAQ

Ε1: Σε τι χρησιμεύει ένας μετασχηματιστής 167 kVA τοποθετημένος σε πόλο;

Χρησιμοποιείται για διανομή ισχύος μεσαίας χωρητικότητας σε εναέρια ηλεκτρικά δίκτυα.

Ε2: Είναι κατάλληλο για έργα ηλεκτροδότησης της υπαίθρου;

Ναι, χρησιμοποιείται ευρέως σε αγροτικά και απομακρυσμένα συστήματα επέκτασης δικτύου.

Ε3: Μπορεί να προσαρμοστεί η τάση;

Ναι, το Guangbian παρέχει πλήρη προσαρμογή τόσο για την κύρια όσο και για τη δευτερεύουσα τάση.

Ε4: Ποια είναι η διάρκεια ζωής αυτού του μετασχηματιστή;

Συνήθως 20-30 χρόνια ανάλογα με τις συνθήκες λειτουργίας και τη συντήρηση.

Ε5: Υποστηρίζετε παραγγελίες OEM ή χονδρικής;

Ναι, η Guangbian είναι εργοστασιακός προμηθευτής που υποστηρίζει OEM, ODM και προμήθεια χονδρικής.
