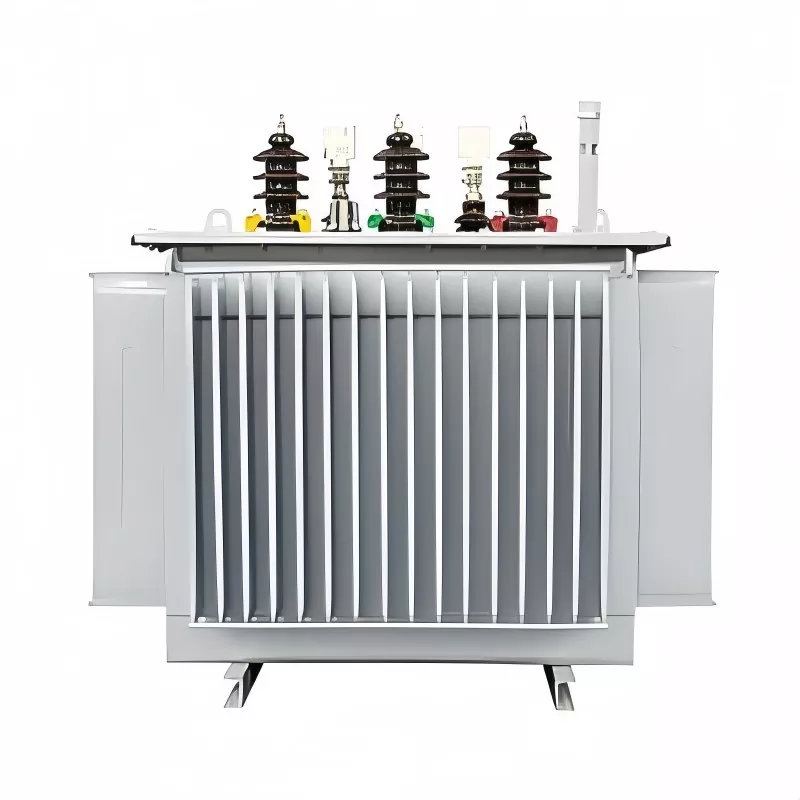

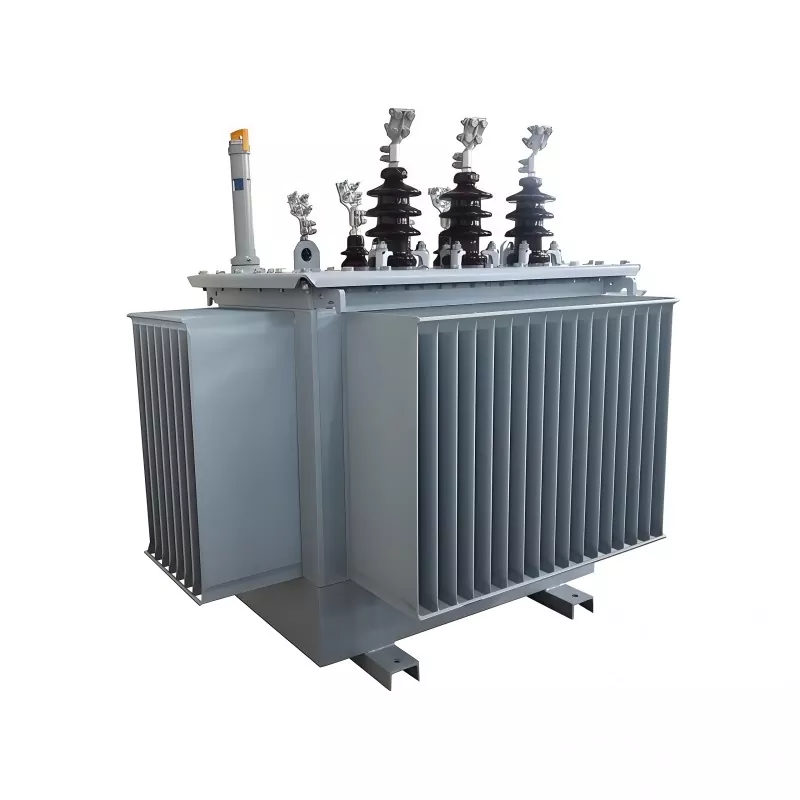

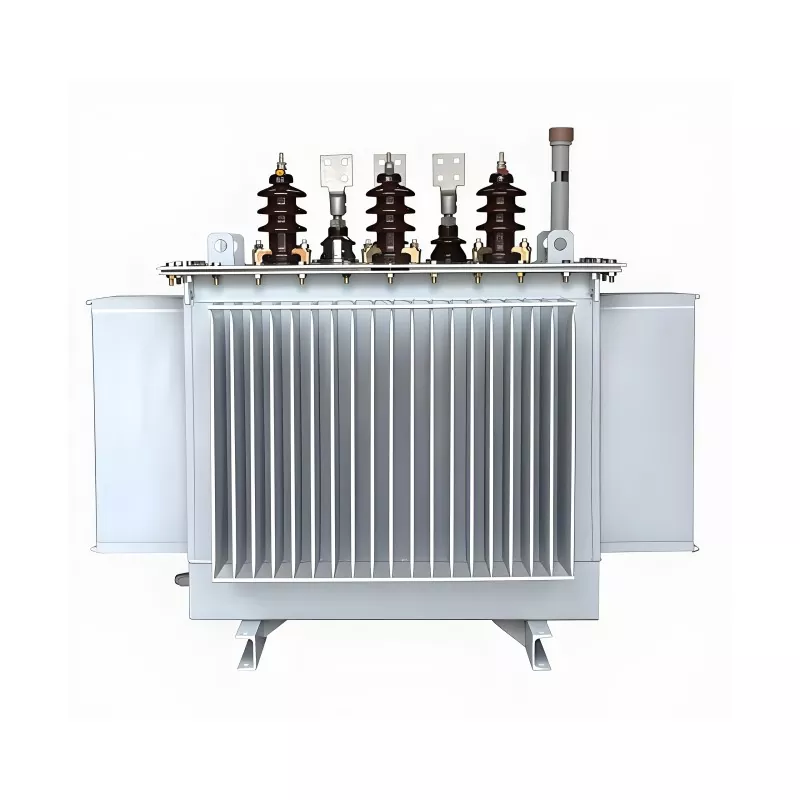

Τριφασικός μετασχηματιστής ελαίου 100KVA 20KV

Αυτός ο τριφασικός μετασχηματιστής βυθισμένος σε λάδι 100 KVA 20 KV, που παράγεται στην Κίνα από την GUANGBIAN, ξεχωρίζει λόγω της ομάδας συνδέσεων Yzn5. Είναι μια διαμόρφωση σύνδεσης όπου η περιέλιξη υψηλής τάσης υιοθετεί μια σύνδεση αστέρα (σύνδεση Υ), η περιέλιξη χαμηλής τάσης χρησιμοποιεί μια σύνδεση ζιγκ-ζαγκ (που προέρχεται από τη σύνδεση δέλτα), το ουδέτερο σημείο στην πλευρά χαμηλής τάσης είναι σχεδιασμένο και η σχέση φάσης μεταξύ των περιελίξεων υψηλής και χαμηλής τάσης προσδιορίζεται χρησιμοποιώντας τη "μέθοδο ρολογιού".

Αυτός ο Τριφασικός Μετασχηματιστής χρησιμοποιείται από τους πελάτες μας σε εργαστήρια εργαλειομηχανών ακριβείας που απαιτούν υψηλή ποιότητα τροφοδοσίας, συμβάλλοντας στη μείωση των βλαβών του εξοπλισμού που προκαλούνται από αρμονικές παρεμβολές.

Συνήθως εγκαθίσταται σε:

Βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας

Έργα ηλεκτροδότησης της υπαίθρου

Μικροί υποσταθμοί

Υποδομές και εργοτάξια

Εμπορικά και δίκτυα ηλεκτρικής ενέργειας

Σε σύγκριση με τους μετασχηματιστές ξηρού τύπου, οι μετασχηματιστές βυθισμένοι στο λάδι παρέχουν καλύτερη απόδοση ψύξης και μεγαλύτερη αντίσταση υπερφόρτωσης, καθιστώντας τους πιο κατάλληλους για εξωτερικές και βαριές εφαρμογές.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

1. Σταθερή Απόδοση σε Συστήματα Μέσης Τάσης 20KV

Σχεδιασμένο για δίκτυα διανομής 20KV, εξασφαλίζοντας σταθερή μετατροπή τάσης και αξιόπιστη λειτουργία ακόμη και υπό κυμαινόμενες συνθήκες δικτύου. Βελτιώνει τη συνολική σταθερότητα του συστήματος ισχύος και την προστασία του εξοπλισμού.

2. Υψηλή απόδοση με χαμηλή απώλεια ενέργειας

Ο βελτιστοποιημένος σχεδιασμός πυρήνα και περιέλιξης μειώνει σημαντικά τις απώλειες χωρίς φορτίο και φορτίο, συμβάλλοντας στη μείωση της μακροπρόθεσμης κατανάλωσης ενέργειας και του λειτουργικού κόστους.

3. Ψύξη βυθισμένη στο λάδι για ισχυρή διάχυση θερμότητας

Το σύστημα ψύξης βυθισμένο στο λάδι ONAN εξασφαλίζει αποτελεσματική αφαίρεση θερμότητας, υποστηρίζοντας τη συνεχή λειτουργία πλήρους φορτίου και παρατείνοντας τη διάρκεια ζωής της μόνωσης.

4. Υψηλή υπερφόρτωση και αντοχή βραχυκυκλώματος

Κατασκευασμένο για βιομηχανικά περιβάλλοντα, αντέχει τις υπερτάσεις εκκίνησης του κινητήρα και την καταπόνηση βραχυκυκλώματος, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία κάτω από συνθήκες μεγάλου φορτίου.

5. Συμπαγής δομή, εύκολη εγκατάσταση

Σχεδιασμός εξοικονόμησης χώρου με απλή εγκατάσταση και χαμηλές απαιτήσεις συντήρησης, που το καθιστά κατάλληλο τόσο για νέα όσο και για εκ των υστέρων έργα διανομής ηλεκτρικής ενέργειας.

Παράμετρος προϊόντος

Απαιτήσεις Λειτουργικού Περιβάλλοντος

1. Εύρος Θερμοκρασίας

◦ Τυπική λειτουργία: -25℃ ~ 45℃

◦ Η θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40℃ για μακροχρόνια συνεχή λειτουργία (για να εξασφαλιστεί η ψύξη ONAN αποτελεσματικότητα).

2. Σχετική Υγρασία

◦ Μέγιστο 95% (σε θερμοκρασία περιβάλλοντος 25℃)

3. Υψόμετρο

◦ Τυπική προσαρμογή: ≤1000 m πάνω από την επιφάνεια της θάλασσας

◦ Προσαρμογή σε μεγάλο υψόμετρο: ≤3000m (με βελτιωμένη μόνωση και βελτιστοποιημένη απαγωγή θερμότητας, προαιρετικά).

4. Ιστότοπος εγκατάστασης

◦ Εσωτερική ή εξωτερική (εξωτερική εγκατάσταση απαιτεί βαθμό προστασίας IP23, προαιρετική· εσωτερική προεπιλογή IP20).

- Μείνετε μακριά από εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και πηγές σκόνης.

◦ Χωρίς έντονους κραδασμούς (επιτάχυνση κραδασμών ≤0,1 g) ή μηχανική κρούση.

5. Κατάσταση εξαερισμού

◦ Επαρκής χώρος εξαερισμού: ≥0,5m διάκενο γύρω από τον μετασχηματιστή για φυσική κυκλοφορία αέρα (κρίσιμο για ψύξη ΟΝΑΝ).

◦ Αποφύγετε κλειστούς χώρους χωρίς ροή αέρα για να αποφύγετε την υπερθέρμανση.

6. Περιβάλλον ηλεκτρικού δικτύου

◦ Συμβατότητα συχνότητας: 50Hz / 60Hz προσαρμόσιμη διπλής συχνότητας.

◦ Διακύμανση τάσης: ≤±5% της ονομαστικής τάσης εισόδου (20KV) για διασφάλιση σταθερής λειτουργίας.

Τι Προβλήματα λύνει;

Στα πραγματικά συστήματα διανομής ισχύος, η αστοχία του εξοπλισμού προκαλείται συχνά από ασταθή τάση, υπερφόρτωση και συσσώρευση θερμότητας.

Αυτός ο μετασχηματιστής έχει σχεδιαστεί για να επιλύει:

● Αστάθεια τάσης σε δίκτυα μέσης τάσης 20KV

● Συχνές επιπτώσεις εκκίνησης κινητήρα σε βιομηχανικά συστήματα

● Προβλήματα υπερθέρμανσης κατά τη συνεχή λειτουργία

● Απώλεια ενέργειας στη μακροπρόθεσμη διανομή ισχύος

● Αναξιόπιστη απόδοση σε σκληρά εξωτερικά περιβάλλοντα

Αντιμετωπίζοντας αυτά τα προβλήματα σε επίπεδο συστήματος, διασφαλίζει σταθερή και αποτελεσματική παροχή ισχύος σε απαιτητικές εφαρμογές.

Το εργοστάσιό μας

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή

Γιατί να επιλέξετε μετασχηματιστή βυθισμένου σε λάδι;

Σε σύγκριση με τους μετασχηματιστές ξηρού τύπου, οι μετασχηματιστές βυθισμένου σε λάδι προσφέρουν:

● Καλύτερη απόδοση απαγωγής θερμότητας

● Μεγαλύτερη ικανότητα υπερφόρτωσης

● Μεγαλύτερη διάρκεια ζωής

● Πιο σταθερή απόδοση κάτω από βαρύ φορτίο

Για συστήματα διανομής 20KV, η σχεδίαση βυθισμένη στο λάδι είναι συχνά η προτιμώμενη λύση για εξωτερικές και βιομηχανικές εφαρμογές.

Ποιοτικός Έλεγχος & Διασφάλιση Κατασκευής

Κάθε μετασχηματιστής κατασκευάζεται με αυστηρές διαδικασίες ποιοτικού ελέγχου για τη διασφάλιση σταθερής απόδοσης και συμμόρφωσης με την ασφάλεια.

Η δοκιμή περιλαμβάνει:

● Δοκιμές ρουτίνας ηλεκτρικής απόδοσης

● Δοκιμή αντίστασης μόνωσης

● Δοκιμή αύξησης θερμοκρασίας

● Έλεγχος απώλειας φορτίου και χωρίς φορτίο

● Αξιολόγηση αντοχής σε βραχυκύκλωμα

Η κατασκευή ακολουθεί τα διεθνή πρότυπα για να διασφαλίσει την αξιοπιστία στις παγκόσμιες αγορές.

Συντήρηση & Διάρκεια Σέρβις

Ο τριφασικός μετασχηματιστής βυθισμένος σε λάδι 100KVA 20KV έχει σχεδιαστεί για χαμηλές απαιτήσεις συντήρησης. Με σωστή εγκατάσταση και περιοδικό έλεγχο, η διάρκεια ζωής μπορεί να υπερβεί τα 20–25 χρόνια.

Η συνιστώμενη συντήρηση περιλαμβάνει:

● Τακτικός έλεγχος κατάστασης λαδιού

● Έλεγχος σύνδεσης τερματικού

● Παρακολούθηση θερμοκρασίας

● Καθαρισμός εξωτερικών εξαρτημάτων

FAQ

1. Μπορεί αυτός ο μετασχηματιστής να λειτουργεί συνεχώς για 24 ώρες;

Ναι, έχει σχεδιαστεί για συνεχή λειτουργία υπό συνθήκες ονομαστικού φορτίου.

2. Είναι ο μετασχηματιστής 100KVA κατάλληλος για εγκατάσταση σε εξωτερικό χώρο;

Ναι, οι μετασχηματιστές βυθισμένοι στο λάδι είναι κατάλληλοι τόσο για εσωτερικούς όσο και για εξωτερικούς χώρους.

3. Μπορεί να προσαρμοστεί η τάση;

Ναι, οι πρωτεύουσες και δευτερεύουσες τάσεις μπορούν να προσαρμοστούν με βάση τις απαιτήσεις του έργου.

4. Ποιο είναι το κύριο πλεονέκτημα της συμβατότητας του συστήματος 20KV;

Επιτρέπει σταθερή ενσωμάτωση σε δίκτυα διανομής μέσης τάσης με μειωμένες απώλειες μετάδοσης.

Ο τριφασικός μετασχηματιστής βυθισμένος σε λάδι 100KVA 20KV είναι μια αξιόπιστη και αποτελεσματική λύση για συστήματα διανομής ρεύματος μέσης τάσης. Με την ισχυρή ικανότητα υπερφόρτωσης, τον σχεδιασμό χαμηλών απωλειών ενέργειας και την ανθεκτική δομή ψύξης βυθισμένη στο λάδι, παρέχει σταθερή μακροπρόθεσμη απόδοση για βιομηχανικές εφαρμογές και εφαρμογές κοινής ωφέλειας παγκοσμίως.
