Μετασχηματιστής 800KVA 15KV Ελαιοβυθισμένος

Ο μετασχηματιστής 800kVA 15kV βυθισμένος σε λάδι είναι ένας τριφασικός μετασχηματιστής διανομής ισχύος που έχει σχεδιαστεί για να μειώνει τη μέση τάση (κατηγορία 15kV) σε χρησιμοποιήσιμα επίπεδα χαμηλής τάσης για βιομηχανικές, εμπορικές και κοινοτικές εφαρμογές.

Χρησιμοποιεί λάδι μετασχηματιστή (ορυκτό ή εναλλακτικό μονωτικό λάδι) τόσο ως μονωτικό όσο και ως ψυκτικό μέσο. Το λάδι κυκλοφορεί φυσικά για να διαχέει τη θερμότητα που παράγεται από τις περιελίξεις, εξασφαλίζοντας σταθερή απόδοση υπό συνθήκες συνεχούς φορτίου.

Τα βασικά χαρακτηριστικά περιλαμβάνουν:

Ονομαστική χωρητικότητα: 800kVA

Κύρια τάση: Κατηγορία 15kV (συνήθως συστήματα 13,8kV / 15kV)

Μέθοδος ψύξης: Αυτοψύξη με λάδι (ONAN)

Υψηλή απόδοση και σχεδιασμός χαμηλών απωλειών

Ισχυρή ικανότητα υπερφόρτωσης και μεγάλη διάρκεια ζωής

Χρησιμοποιείται ευρέως σε δίκτυα διανομής ηλεκτρικής ενέργειας όπου η αξιοπιστία, η απαγωγή θερμότητας και η ανθεκτικότητα είναι κρίσιμες.

Εργοστασιακά πρότυπα δοκιμών

Δοκιμή αντίστασης περιέλιξης

Κάθε μονάδα ελέγχεται χρησιμοποιώντας έναν ελεγκτή αντίστασης συνεχούς ρεύματος και μια γέφυρα διπλού βραχίονα για τον έλεγχο της αντίστασης περιέλιξης. Αυτό διασφαλίζει ότι δεν υπάρχουν ελαττώματα στην κατασκευή ή χαλαρές συνδέσεις μέσα στον μετασχηματιστή 800kVA 15kV βυθισμένου σε λάδι.

Επαλήθευση αναλογίας τάσης & μετατόπισης φάσης

Ένας ελεγκτής αναλογίας μετασχηματιστή, τροφοδοτικό βιομηχανικής συχνότητας και βολτόμετρο χρησιμοποιούνται για να επιβεβαιώσουν ότι οι λόγοι κύριας και δευτερεύουσας τάσης ταιριάζουν με τις τιμές σχεδιασμού και ότι η σύνδεση της ομάδας διανυσμάτων είναι σωστή.

Δοκιμή σύνθετης αντίστασης βραχυκυκλώματος & απώλειας φορτίου

Πραγματοποιείται δοκιμή βραχυκυκλώματος για την επαλήθευση των χαρακτηριστικών σύνθετης αντίστασης και των απωλειών φορτίου. Αυτό διασφαλίζει ότι η απόδοση του μετασχηματιστή πληροί τις απαιτήσεις σχεδιασμού και λειτουργίας.

Απώλεια χωρίς φορτίο & ρεύμα χωρίς φορτίο

Με τη δευτερεύουσα πλευρά ανοιχτή και την ονομαστική τάση που εφαρμόζεται στην κύρια πλευρά, η απώλεια χωρίς φορτίο και το ρεύμα μετρώνται για να επιβεβαιωθεί η συμμόρφωση με τα συμφωνημένα δεδομένα απόδοσης.

Αφού ολοκληρωθούν όλες οι δοκιμές, εκδίδεται μια έκθεση εργοστασιακών δοκιμών για κάθε μονάδα. Οποιοδήποτε μη συμμορφούμενο στοιχείο επεξεργάζεται εκ νέου και δοκιμάζεται ξανά.

Η GUANGBIAN διατηρεί αυστηρό ποιοτικό έλεγχο για να διασφαλίσει ότι κάθε μετασχηματιστής εξέρχεται από το εργοστάσιο πλήρως ελεγμένος και έτοιμος για αξιόπιστη μακροχρόνια λειτουργία.

Εξοπλισμός δοκιμής εργοστασίου μετασχηματιστών GUANGBIAN

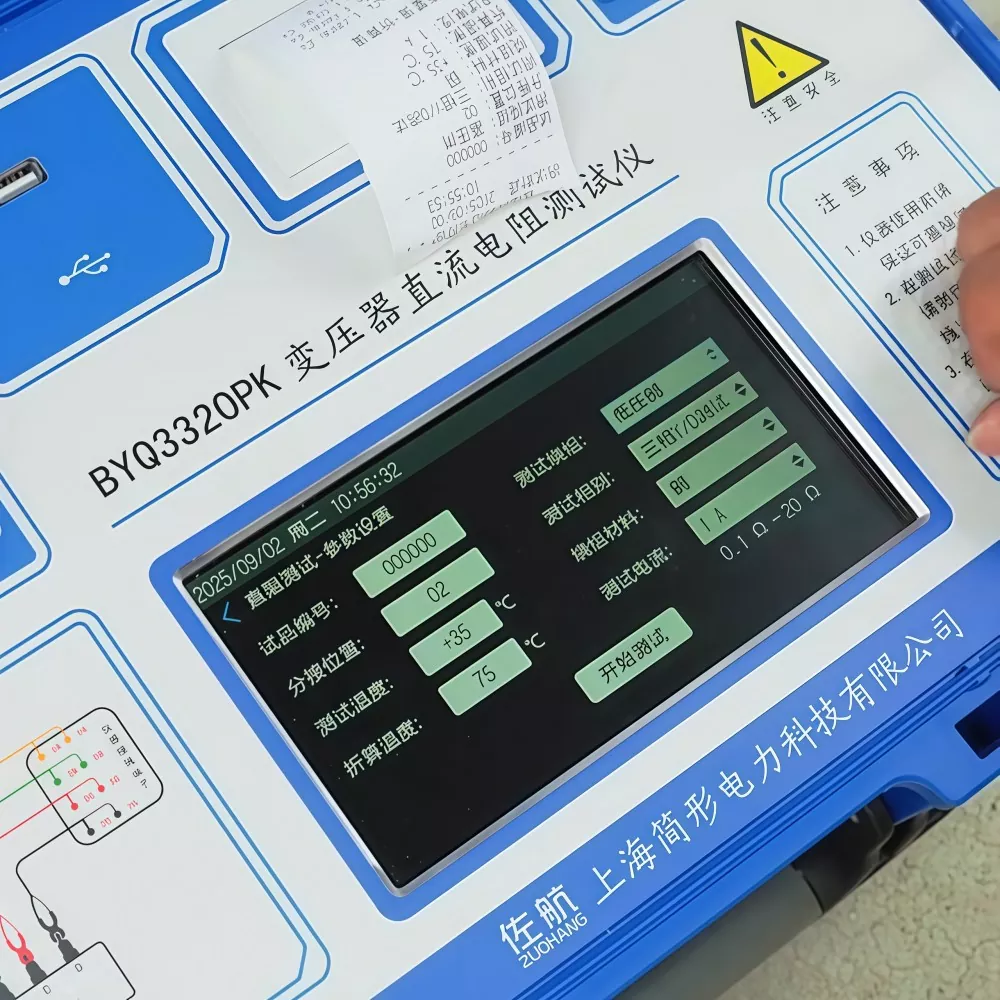

Δοκιμαστής αντίστασης DC

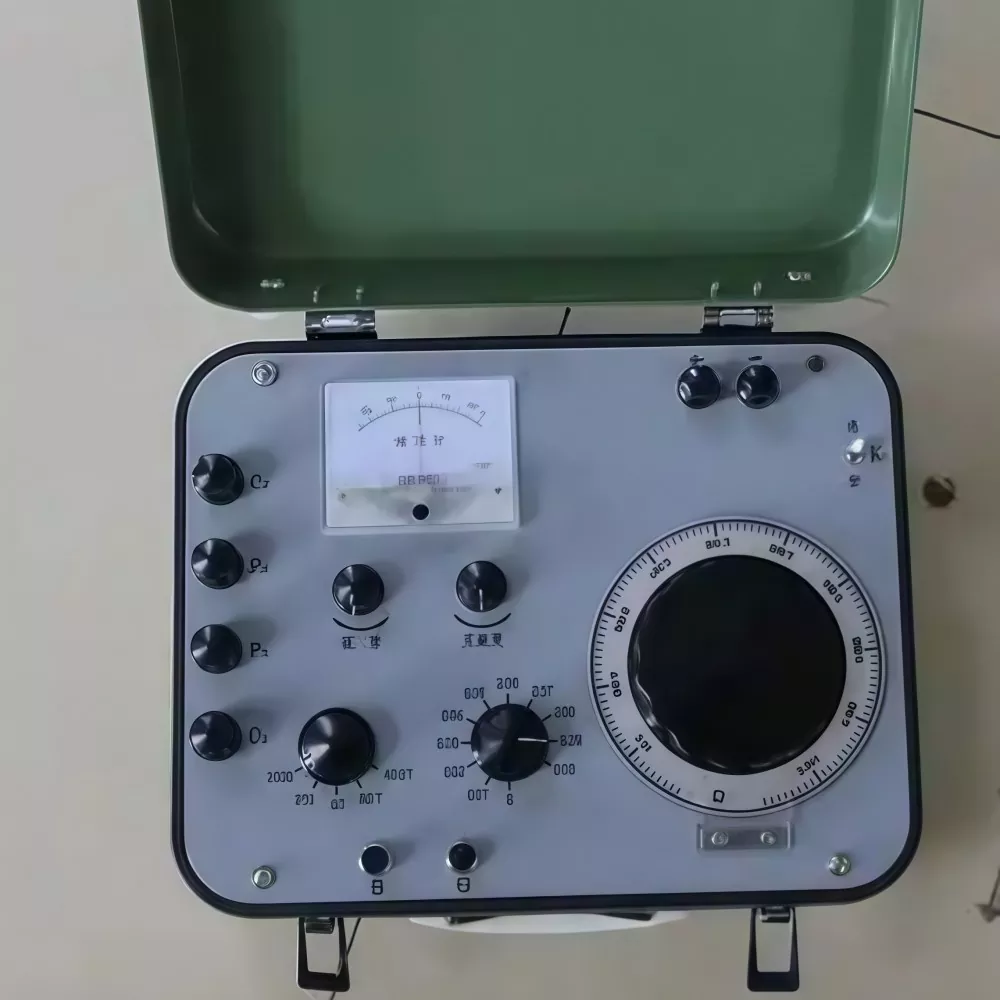

Γέφυρα Κέλβιν

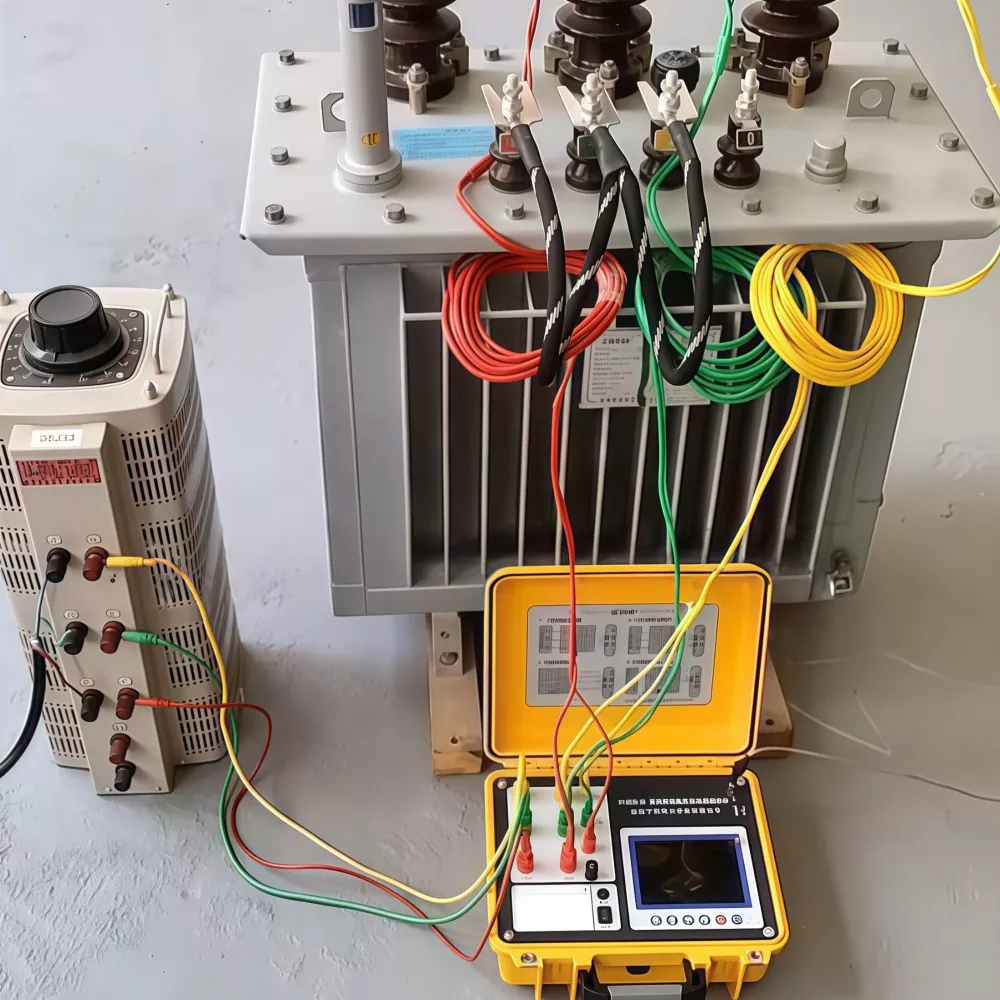

Δοκιμαστής αναλογίας μετασχηματιστή και ρυθμιζόμενο τροφοδοτικό τάσης ρυθμιζόμενης συχνότητας ισχύος

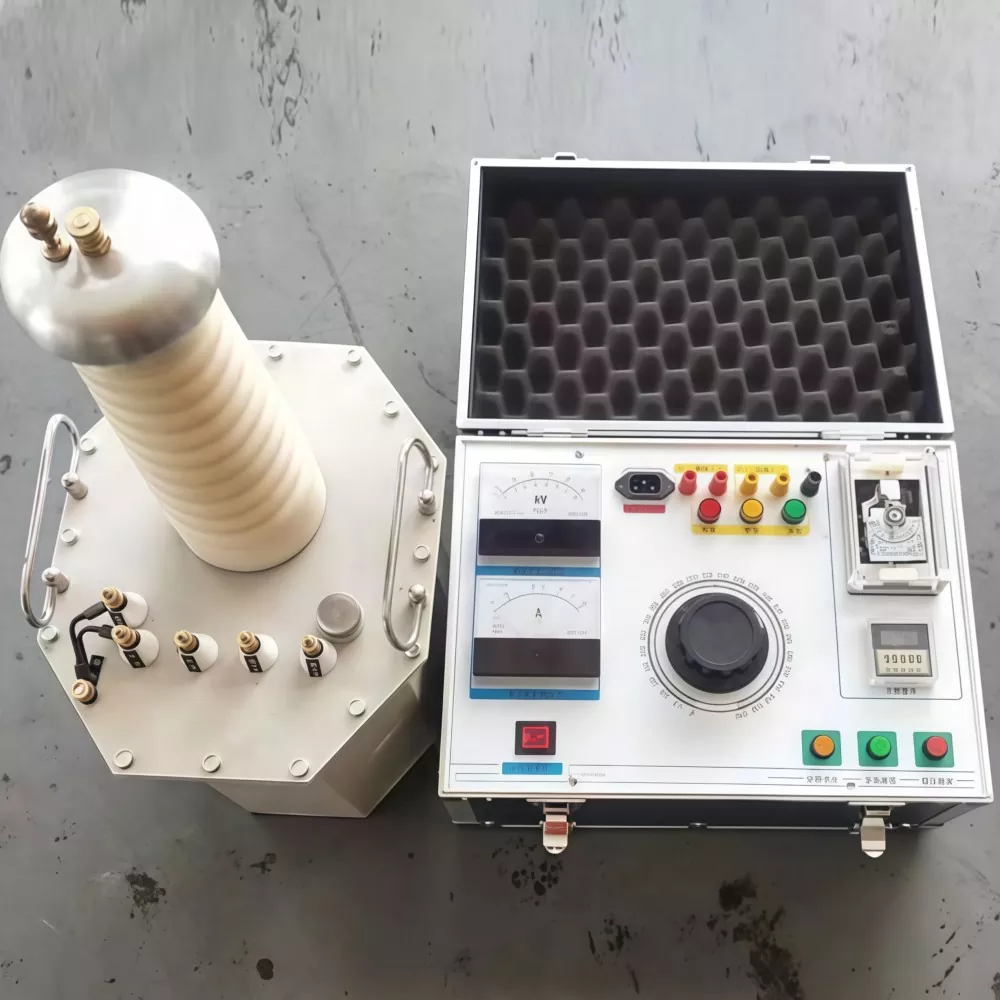

Μετασχηματιστής διέγερσης και γεννήτρια ισχύος πολλαπλών συχνοτήτων

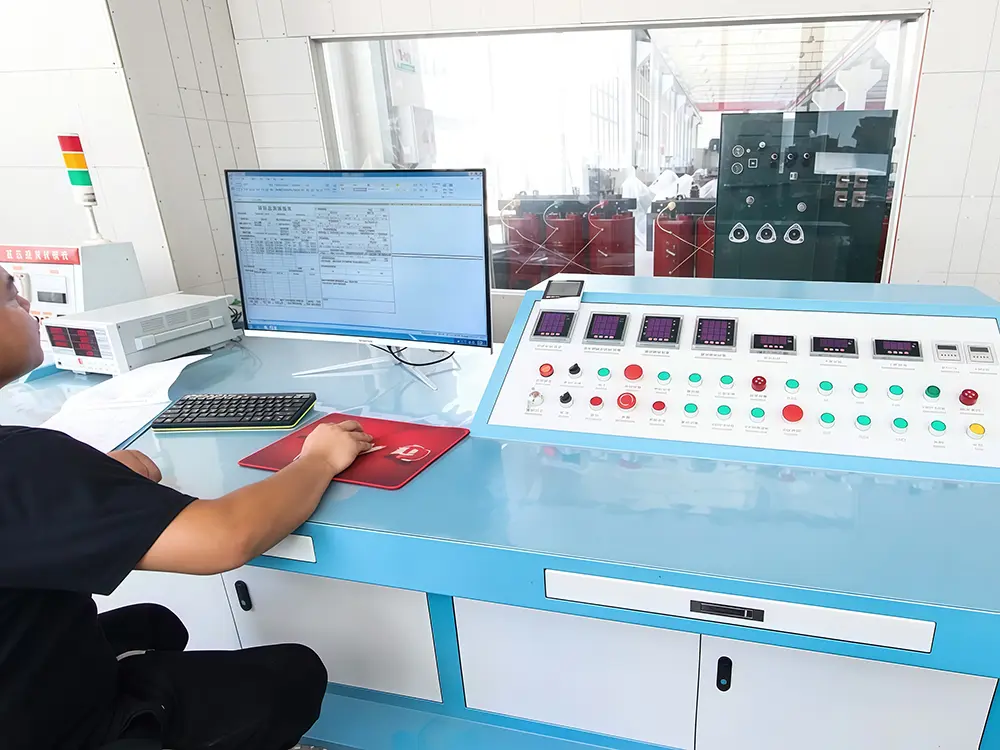

Εργαστήριο ολοκληρωμένης δοκιμής μετασχηματιστών GUANGBIAN

Τεχνικό Έγγραφο

Το εργοστάσιό μας

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή

FAQ

Ε1: Ποια είναι η κύρια λειτουργία ενός μετασχηματιστή 800kVA 15kV;

Μειώνει την ηλεκτρική ενέργεια μέσης τάσης (κατηγορία 15 kV) σε επίπεδα χαμηλής τάσης κατάλληλα για κατανάλωση από τον τελικό χρήστη σε βιομηχανικά και εμπορικά συστήματα.

Ε2: Γιατί να χρησιμοποιήσετε μετασχηματιστή βυθισμένου στο λάδι αντί για ξηρού τύπου;

Οι μετασχηματιστές βυθισμένοι στο λάδι παρέχουν:

● Καλύτερη απαγωγή θερμότητας

● Μεγαλύτερη ικανότητα υπερφόρτωσης

● Μεγαλύτερη διάρκεια μόνωσης

● Μικρότερες λειτουργικές απώλειες υπό βαρύ φορτίο

Προτιμώνται για εφαρμογές εξωτερικού χώρου και μεγάλης χωρητικότητας.

Ε3: Είναι αυτός ο μετασχηματιστής κατάλληλος για εξωτερική εγκατάσταση;

Ναί. Οι μετασχηματιστές βυθισμένοι στο λάδι είναι σχεδιασμένοι για χρήση σε εξωτερικούς χώρους με σφραγισμένες δεξαμενές, αντιδιαβρωτική προστασία και ανθεκτική στις καιρικές συνθήκες κατασκευή.

Ε4: Τι συντήρηση απαιτείται;

Η τακτική συντήρηση περιλαμβάνει:

● Έλεγχοι στάθμης και ποιότητας λαδιού

● Δοκιμή αντίστασης μόνωσης

● Παρακολούθηση θερμοκρασίας

● Έλεγχος δακτυλίου και τερματικού

Ε5: Μπορεί να χειριστεί τις συνθήκες υπερφόρτωσης;

Ναι, η ικανότητα βραχυπρόθεσμης υπερφόρτωσης υποστηρίζεται ανάλογα με το σχεδιασμό και τις συνθήκες ψύξης, αλλά δεν συνιστάται η συνεχής υπερφόρτωση.
