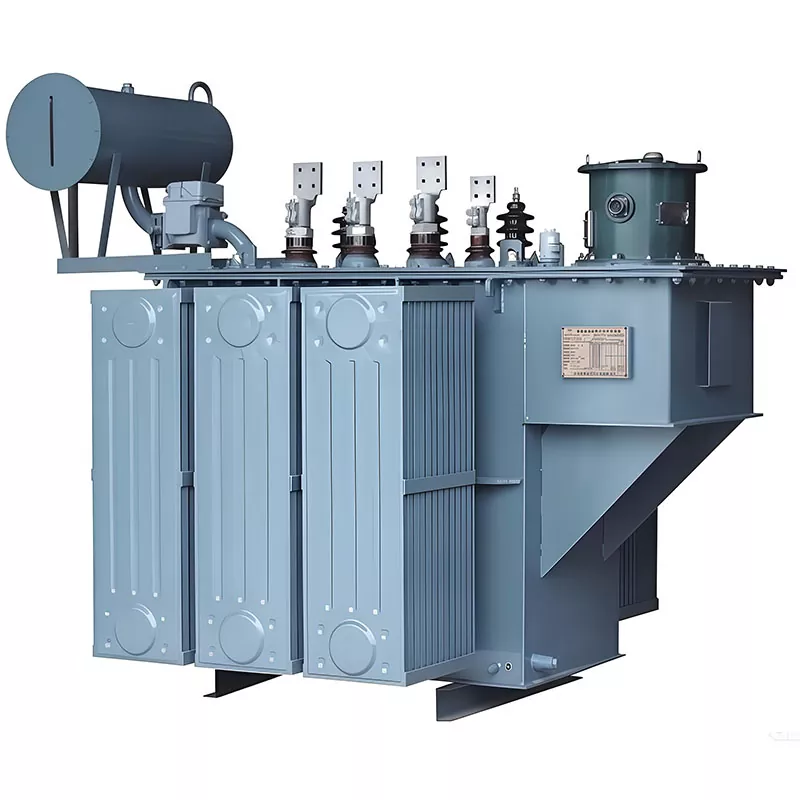

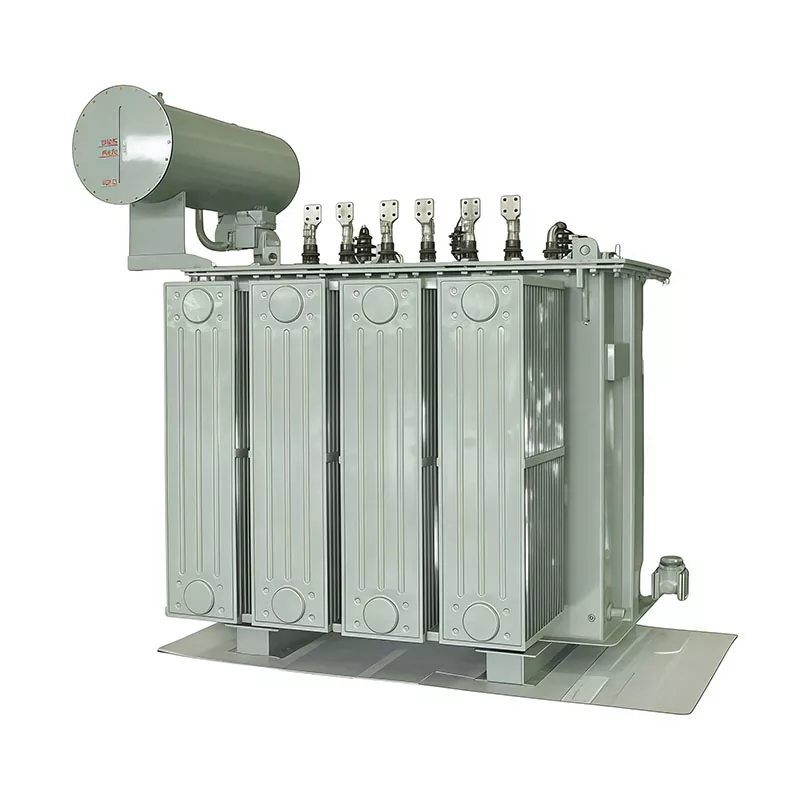

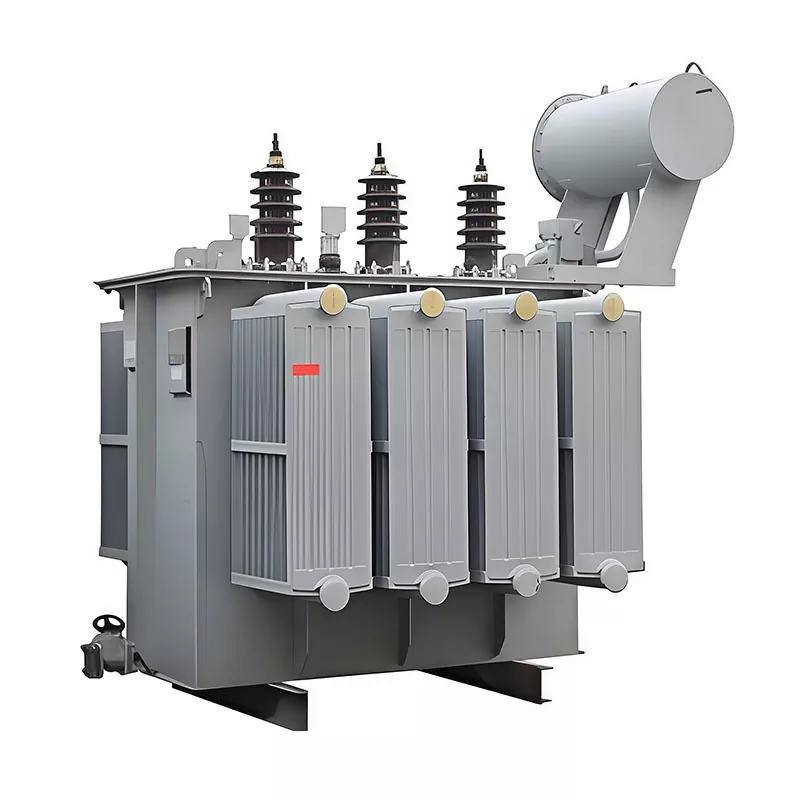

Μετασχηματιστής διανομής 2500kVA 35kV Βυθισμένος σε λάδι

Ο μετασχηματιστής διανομής 2500kVA 35kV είναι ένας μετασχηματιστής διανομής βυθισμένος σε λάδι με ονομαστική χωρητικότητα 2500kVA και ονομαστική πλευρική ονομαστική τάση υψηλής τάσης 35kV.

Χρησιμοποιώντας μονωτικό λάδι για να παρέχει ταυτόχρονα ηλεκτρική μόνωση και απαγωγή θερμότητας, μετατρέπει αξιόπιστα την ηλεκτρική ενέργεια υψηλής τάσης σε ενέργεια μέσης προς χαμηλής τάσης και χρησιμοποιείται ευρέως στα τμήματα διανομής των συστημάτων ισχύος.

Βασικά Χαρακτηριστικά:

Τύπος: Μετασχηματιστής διανομής βυθισμένου σε λάδι

Χωρητικότητα: 2500kVA (Μεσαία έως μεγάλη χωρητικότητα διανομής)

Εκτίμηση τάσης: Είσοδος υψηλής τάσης 35kV

Λειτουργίες: Μετασχηματισμός Τάσης + Κατανομή Ισχύος + Σταθερό Τροφοδοτικό

Μέθοδος ψύξης: Βασίζεται στην κυκλοφορία του λαδιού του μετασχηματιστή για την απαγωγή θερμότητας (συνήθως ONAN)

Σενάρια Εφαρμογής: Διανομή ηλεκτρικού δικτύου, βιομηχανικά πάρκα, υποσταθμοί, ενεργειακά έργα κ.λπ.

Απαιτήσεις Επιλογής Βασικού Εξοπλισμού

Σε όλη τη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Αφρική και τη Λατινική Αμερική, η ζήτηση για μετασχηματιστές 35kV/0,4kV συνεχίζει να αυξάνεται, λόγω βιομηχανικών πάρκων, έργων αναβάθμισης δικτύου, εμπορικών εξελίξεων και ενσωμάτωσης ανανεώσιμων πηγών ενέργειας.

Για τους περισσότερους αγοραστές, τα κριτήρια επιλογής είναι συνεπή:

● Υψηλή ενεργειακή απόδοση και χαμηλές λειτουργικές απώλειες

● Μεγάλη διάρκεια ζωής υπό συνεχή λειτουργία

● Συμμόρφωση με διεθνή πρότυπα και πιστοποιήσεις

● Σταθερή απόδοση σε εξωτερικούς χώρους με ελάχιστες απαιτήσεις συντήρησης

Η σειρά GUANGBIAN S13 (έως 2500 kVA) έχει σχεδιαστεί για να πληροί αυτές τις απαιτήσεις. Υιοθετεί μια δομή περιέλιξης χαλκού και σύστημα ψύξης ONAN, παρέχοντας αξιόπιστη απόδοση για εφαρμογές 35kV. Με τη συμμόρφωση με το IEC60076 και την τυπική διαμόρφωση ομάδας διανυσμάτων Dyn11, χρησιμοποιείται ευρέως από εργολάβους EPC και ολοκληρωτές συστημάτων σε διαφορετικές αγορές και περιλαμβάνεται συνήθως σε λίστες επιλογής μετασχηματιστών 35kV/0,4kV.

Τεχνικές Παράμετροι

Μετασχηματιστής σειράς S13 2500kVA — Πλήρες τεχνικό φύλλο δεδομένων:

Οι παρακάτω βασικές προδιαγραφές ευθυγραμμίζονται απευθείας με τις κοινές απαιτήσεις προμήθειας και προσφέρουμε επίσης επιλογές προσαρμογής για συγκεκριμένο έργο κατόπιν αιτήματος.

Βασικά Πλεονεκτήματα & Τεχνικά Χαρακτηριστικά

Βασικά Πλεονεκτήματα

Μικρότερες Απώλειες Ενέργειας

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές S9 και S11, η σειρά S13 μειώνει την απώλεια χωρίς φορτίο έως και 30% και την απώλεια φορτίου κατά περίπου 15%, συμβάλλοντας στη μείωση του λειτουργικού κόστους σε εφαρμογές συνεχούς λειτουργίας.

Οικονομικά αποδοτικά για μακροπρόθεσμα έργα

Για βιομηχανικές και κοινοτικές λειτουργίες 24/7, η εξοικονόμηση ενέργειας μπορεί να μειώσει σημαντικά το κόστος του κύκλου ζωής και να βελτιώσει την απόδοση της επένδυσης με την πάροδο του χρόνου.

Περιελίξεις χαλκού 100% χωρίς οξυγόνο

Και οι δύο περιελίξεις HV και LV χρησιμοποιούν χαλκό υψηλής καθαρότητας για καλύτερη αγωγιμότητα, βελτιωμένη θερμική σταθερότητα και ισχυρότερη αντίσταση βραχυκυκλώματος.

Σχεδιασμένο για συνεχή λειτουργία πλήρους φορτίου

Κατάλληλος για απαιτητικά εξωτερικά περιβάλλοντα, ο μετασχηματιστής διατηρεί σταθερή απόδοση υπό συνεχείς συνθήκες βαρέως φορτίου.

Μεγάλη διάρκεια ζωής

Κατασκευασμένο με ανθεκτικά μονωτικά υλικά και στιβαρό δομικό σχεδιασμό για να υποστηρίζει αξιόπιστη λειτουργία για 30 ή περισσότερα χρόνια.

Ιδανικό για Προμήθειες Μετασχηματιστών Βιομηχανικής & Χρησιμότητας

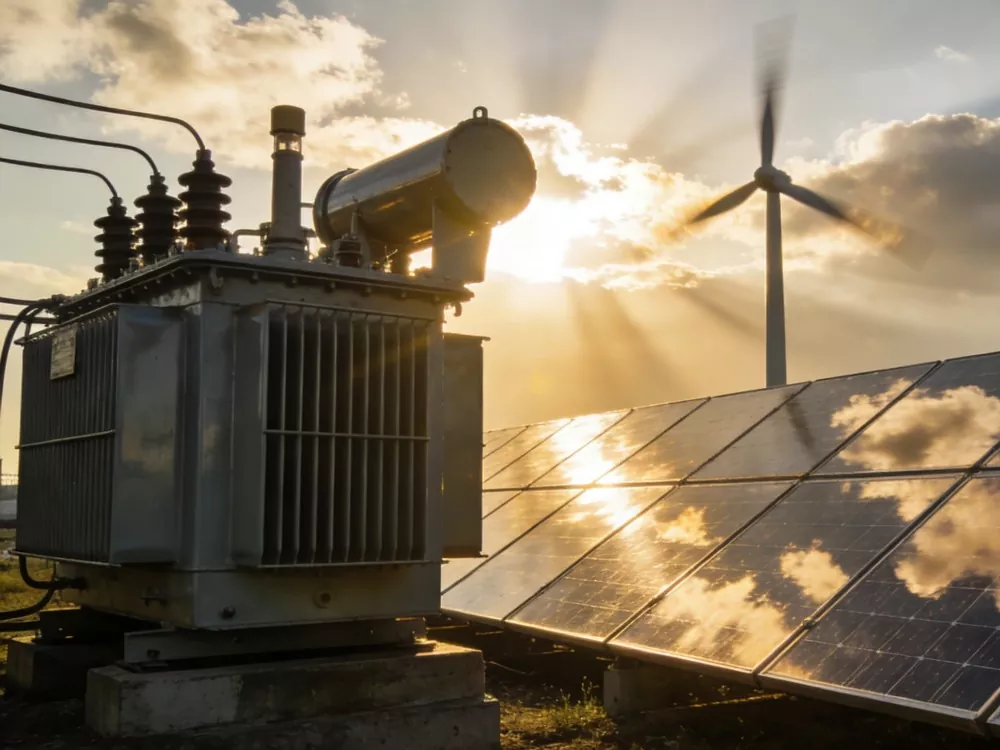

Χρησιμοποιείται ευρέως σε βιομηχανικές εγκαταστάσεις, συστήματα διανομής κοινής ωφέλειας, έργα ηλιακής ενέργειας και δίκτυα ενέργειας υποδομής.

Αξιόπιστη ψύξη ONAN για λειτουργία με χαμηλή συντήρηση

Ο σχεδιασμός ψύξης ONAN (Oil Natural Air Natural) λειτουργεί χωρίς βοηθητικούς ανεμιστήρες ή αντλίες, μειώνοντας τα σημεία μηχανικής αστοχίας και τις απαιτήσεις συντήρησης. Η σφραγισμένη δομή της δεξαμενής προστατεύει το λάδι του μετασχηματιστή από τον εξωτερικό αέρα, βοηθώντας στην επιβράδυνση της γήρανσης του λαδιού και στη διατήρηση σταθερής απόδοσης με την πάροδο του χρόνου. Σε πραγματικές εφαρμογές, πολλές μονάδες μπορούν να λειτουργήσουν για χρόνια με ελάχιστη συντήρηση, καθιστώντας τις κατάλληλες για απομακρυσμένους υποσταθμούς, βιομηχανικά συστήματα ισχύος και έργα διανομής κοινής ωφέλειας.

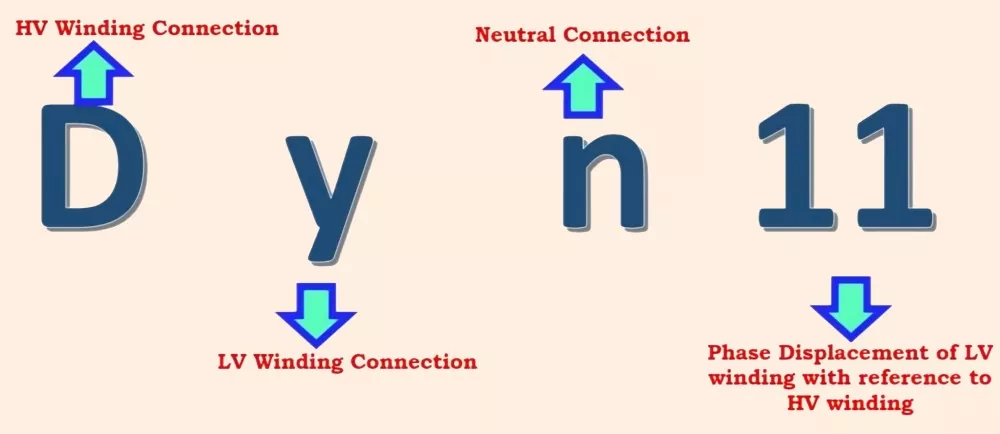

Dyn11 Vector Group - Γιατί πραγματικά βοηθάει στο πεδίο

Η διαμόρφωση Dyn11 καταστέλλει τα 3α αρμονικά ρεύματα και μειώνει τη μετατόπιση ουδέτερου σημείου - αυτό είναι το είδος του πράγματος που εμφανίζεται ως αστάθεια σε μη ισορροπημένα φορτία σε εμπορικές και βιομηχανικές εγκαταστάσεις. Διαχειρίζεται επίσης καλύτερα τη μονοφασική φόρτωση, γεγονός που κάνει πραγματική διαφορά όταν αντιμετωπίζετε μικτές συνθήκες φορτίου. Ο συντονισμός προστατευτικών ρελέ έρχεται πιο καθαρός με αυτήν την ομάδα διανυσμάτων, προσθέτοντας ένα επίπεδο ασφάλειας στη συνολική ρύθμιση του συστήματος ισχύος.

Outdoor-Ready from the Ground Up

Η δεξαμενή και η επίστρωση είναι κατασκευασμένα για να αντέχουν σε υψηλές θερμοκρασίες, υγρασία, αλατισμένο αέρα και σκόνη, εξασφαλίζοντας σταθερή λειτουργία σε απαιτητικές συνθήκες. Η ενσωματωμένη αντικεραυνική προστασία ενισχύει περαιτέρω τη λειτουργική ασφάλεια.

Κατάλληλος για εξωτερικούς υποσταθμούς, μη επανδρωμένους χώρους μεταγωγής και απομακρυσμένες εγκαταστάσεις, ο μετασχηματιστής διανομής βυθισμένου σε λάδι GUANGBIAN S13-M 2500kVA 35kV δεν απαιτεί επιπλέον περίβλημα ή θωράκιση, καθιστώντας τον μια πρακτική επιλογή για έργα διανομής ρεύματος σε εξωτερικούς χώρους.

Ως εργοστάσιο μετασχηματιστών με έδρα την Κίνα και καθιερωμένη κατασκευή μετασχηματιστών, η GUANGBIAN προμηθεύει μονάδες σε όλη τη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Αφρική και τη Λατινική Αμερική - με επιλογές συμμόρφωσης και προσαρμογής IEC60076 διαθέσιμες για συγκεκριμένες απαιτήσεις του έργου. Απευθυνθείτε για φύλλα δεδομένων ή τεχνικές συζητήσεις.

Το εργοστάσιό μας

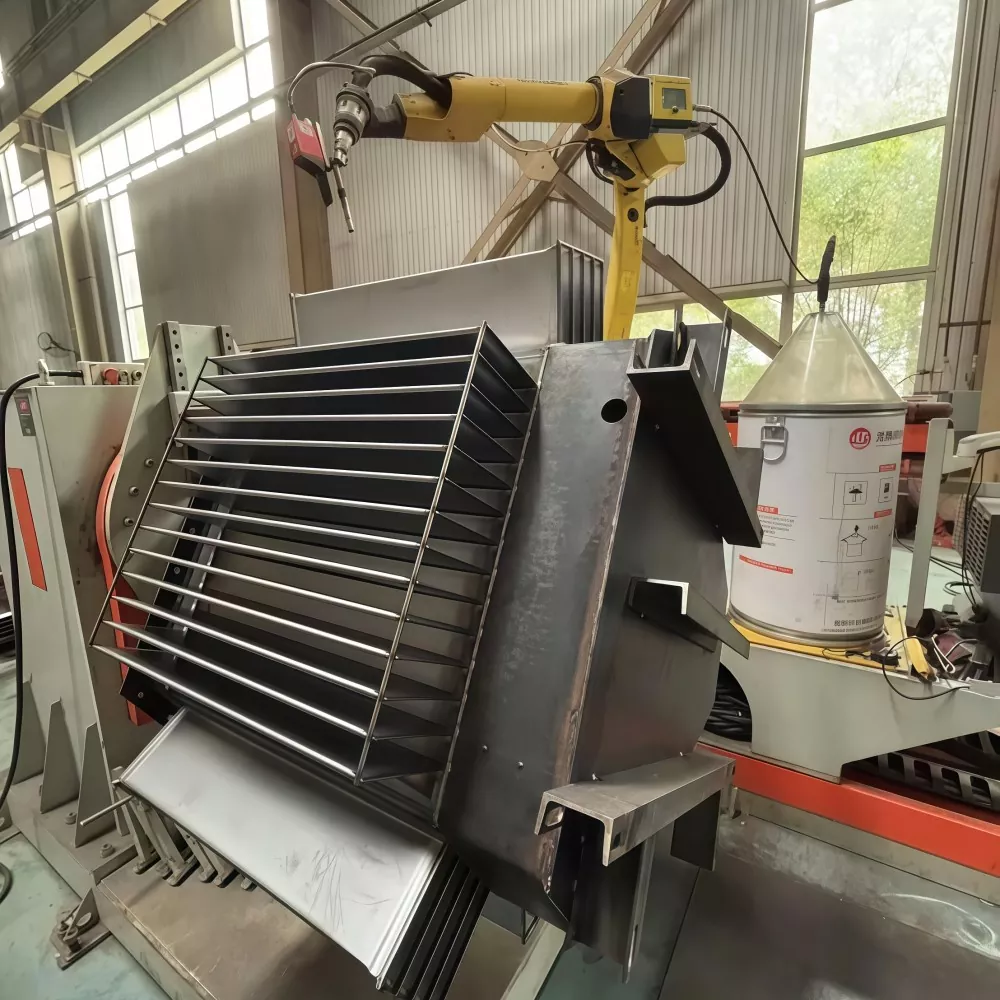

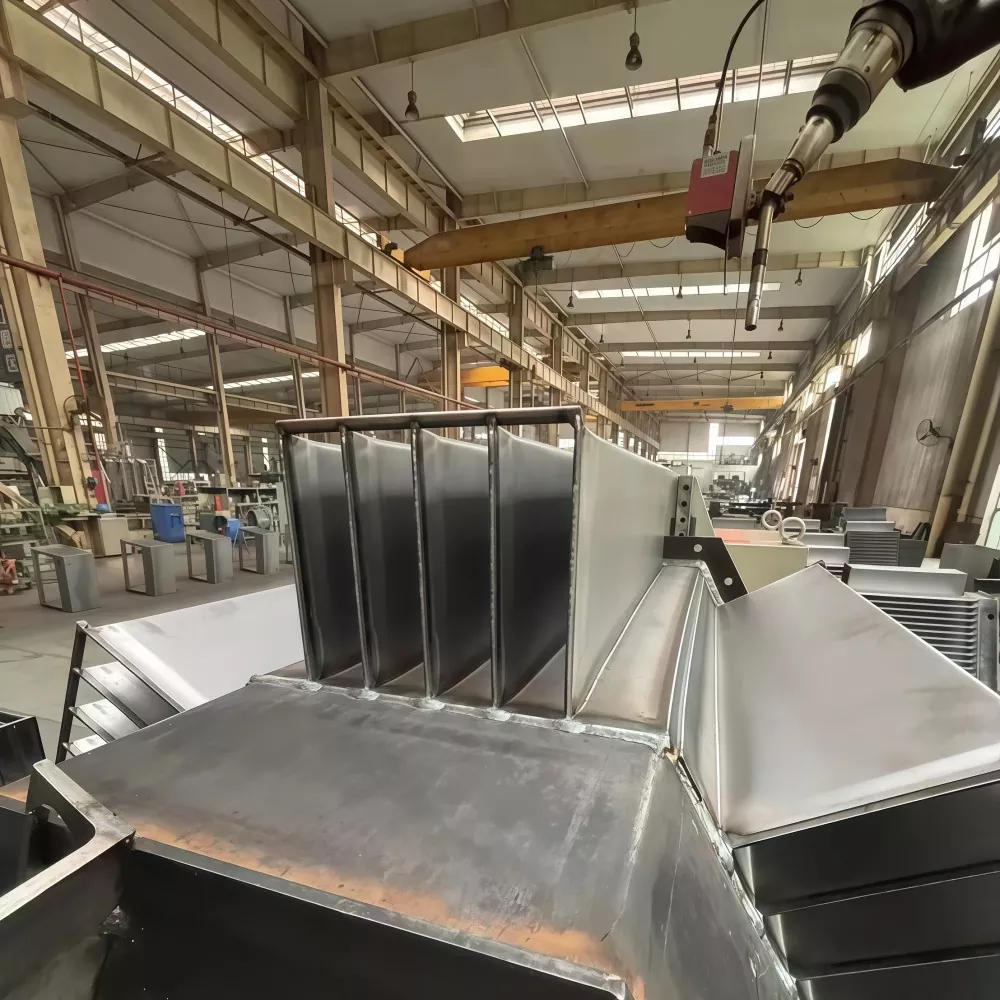

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή

FAQ

1. Σε τι χρησιμεύει ένας μετασχηματιστής διανομής 2500kVA 35kV βυθισμένος στο λάδι;

Χρησιμοποιείται για τη μείωση της ισχύος μέσης-υψηλής τάσης 35kV σε χαμηλότερες τάσεις διανομής για βιομηχανικές εγκαταστάσεις, υποσταθμούς κοινής ωφέλειας, συστήματα ανανεώσιμων πηγών ενέργειας και μεγάλα έργα υποδομής.

2. Τι σημαίνει 2500kVA;

Το 2500kVA αναφέρεται στην ονομαστική χωρητικότητα του μετασχηματιστή, υποδεικνύοντας ότι μπορεί να χειριστεί ηλεκτρικά φορτία μεγάλης κλίμακας κατάλληλα για βιομηχανική διανομή ενέργειας και σε επίπεδο κοινής ωφέλειας.

3. Γιατί χρησιμοποιείται λάδι σε αυτόν τον τύπο μετασχηματιστή;

Το μονωτικό λάδι παρέχει τόσο ηλεκτρική μόνωση όσο και απαγωγή θερμότητας, συμβάλλοντας στη βελτίωση της απόδοσης ψύξης και στην παράταση της διάρκειας ζωής.

4. Ποια είναι τα πλεονεκτήματα μιας ονομαστικής ισχύος 35 kV;

Τα 35 kV είναι ένα κοινό επίπεδο τάσης διανομής σε δίκτυα μέσης-υψηλής τάσης, προσφέροντας αποτελεσματική μετάδοση σε μεγάλες αποστάσεις με μειωμένη απώλεια ισχύος.

5. Ποια μέθοδος ψύξης χρησιμοποιείται συνήθως;

Οι περισσότερες μονάδες χρησιμοποιούν ψύξη ONAN (Oil Natural Air Natural), η οποία βασίζεται στη φυσική κυκλοφορία λαδιού και στην ψύξη αέρα χωρίς βοηθητικό εξοπλισμό.

6. Πού εγκαθίσταται συνήθως αυτός ο μετασχηματιστής;

Χρησιμοποιείται ευρέως σε υπαίθριους υποσταθμούς, βιομηχανικά πάρκα, εξορυκτικές εργασίες, σταθμούς ηλιακής και αιολικής ενέργειας και σε έργα επέκτασης του δικτύου.

7. Πόσο καιρό είναι η διάρκεια ζωής;

Με σωστό σχεδιασμό και συντήρηση, οι μετασχηματιστές διανομής βυθισμένοι στο λάδι λειτουργούν συνήθως για 25-30 χρόνια ή περισσότερο.

8. Ποιες είναι οι βασικές απαιτήσεις συντήρησης;

Η τακτική επιθεώρηση λαδιού, η παρακολούθηση της θερμοκρασίας και οι περιοδικές ηλεκτρικές δοκιμές είναι οι κύριες εργασίες συντήρησης για τη διασφάλιση σταθερής μακροπρόθεσμης λειτουργίας.
