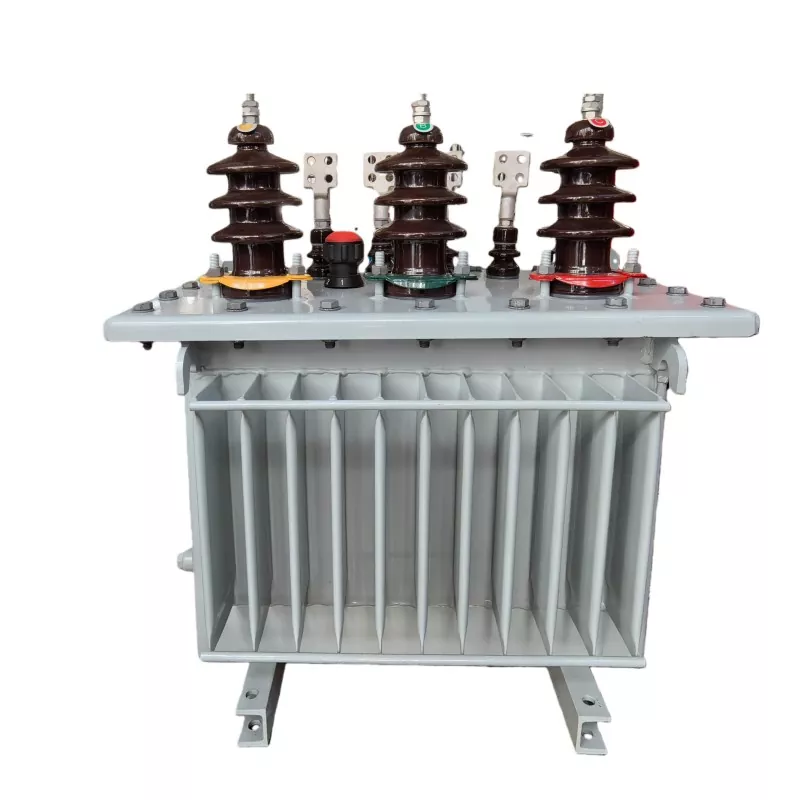

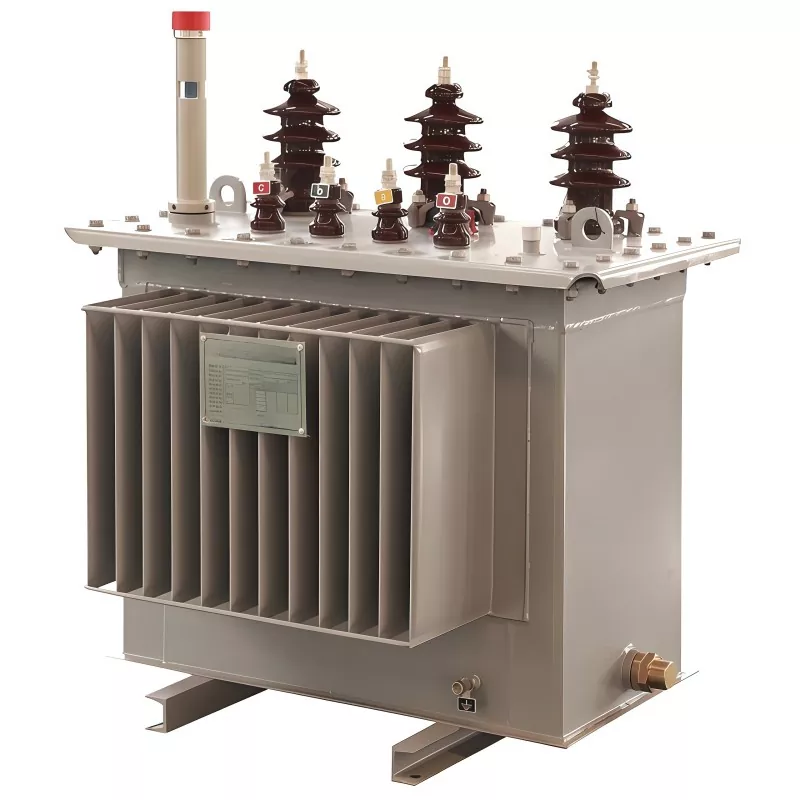

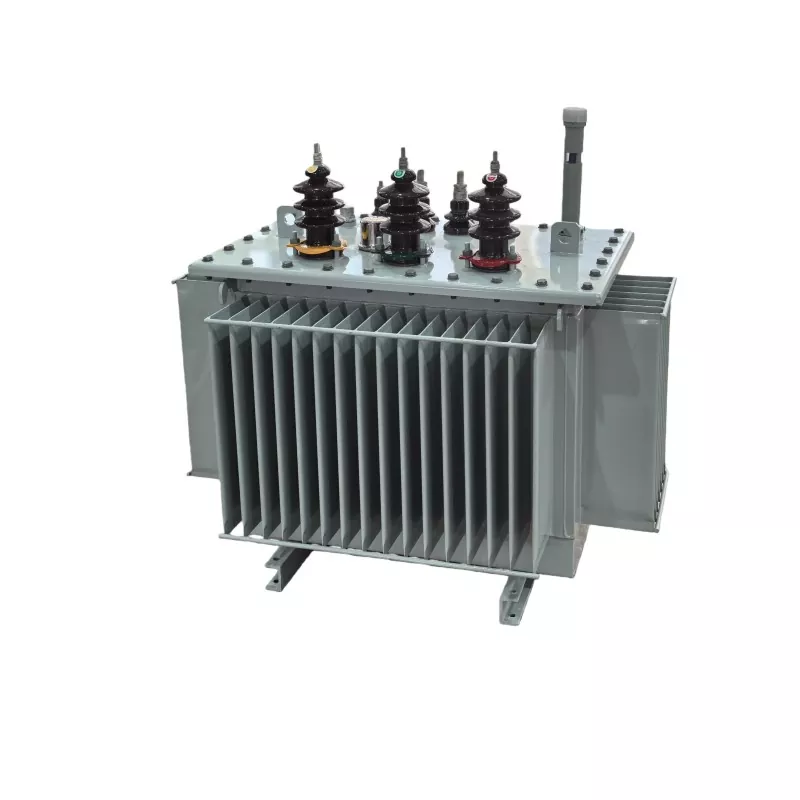

Μετασχηματιστής 100KVA 11KV Ελαιοβυθισμένος

Ο 100KVA 11KV Oil Immersed Transformer είναι ένας μετασχηματιστής διανομής μέσης τάσης που έχει σχεδιαστεί για να μειώνει την κύρια τάση 11kV σε επίπεδα χαμηλής τάσης (συνήθως 400V / 415V / 0,4kV) για βιομηχανικά, εμπορικά και βοηθητικά συστήματα διανομής ηλεκτρικής ενέργειας.

Χρησιμοποιεί ορυκτό μονωτικό λάδι τόσο ως ψυκτικό όσο και ως μονωτικό μέσο, ​​εξασφαλίζοντας σταθερή θερμική απόδοση και υψηλή διηλεκτρική αντοχή υπό συνθήκες συνεχούς φορτίου.

Υπόθεση Αίτησης

Ο μετασχηματιστής βυθισμένου σε λάδι 100KVA 11KV που παράγεται από την GUANGBIAN χρησιμοποιήθηκε πρόσφατα από έναν Αφρικανό πελάτη για να αντικαταστήσει έναν αποτυχημένο μετασχηματιστή που παρουσίασε βλάβη βραχυκυκλώματος σε ένα τοπικό σύστημα διανομής ηλεκτρικής ενέργειας.

Σε αυτό το έργο, ο αρχικός μετασχηματιστής χρησιμοποιούσε περιελίξεις αλουμινίου, οι οποίες επιλέχθηκαν για λόγους εξοικονόμησης κόστους. Ωστόσο, λόγω ασταθών συνθηκών δικτύου και συχνών διακυμάνσεων της τάσης στην πλευρά του χρήστη, ο μετασχηματιστής εκτέθηκε επανειλημμένα σε υπερφόρτωση και καταπόνηση βραχυκυκλώματος, οδηγώντας σε υπερβολική θέρμανση και τελική αστοχία περιέλιξης.

Περιελίξεις χαλκού έναντι αλουμινίου για μετασχηματιστή 100KVA

Για τον μετασχηματιστή διανομής 100KVA, η GUANGBIAN παρέχει και τα δύο:

● Επιλογή περιέλιξης χαλκού

● Επιλογή περιέλιξης αλουμινίου

Ενώ οι περιελίξεις αλουμινίου προσφέρουν χαμηλότερο αρχικό κόστος, η θερμική αντοχή και η μηχανική τους αντοχή είναι σχετικά χαμηλότερες σε σύγκριση με τις χάλκινες περιελίξεις.

Σε ασταθή περιβάλλοντα ενέργειας - όπως:

● Συχνές διακυμάνσεις τάσης

● Συνθήκες υψηλών εντάσεων

● Επαναλαμβανόμενα συμβάντα βραχυκυκλώματος

Οι περιελίξεις αλουμινίου είναι πιο επιρρεπείς σε:

● Υπερθέρμανση υπό συνθήκες υπερφόρτωσης

● Υποβάθμιση της μόνωσης

● Μειωμένη διάρκεια ζωής σε σκληρές εφαρμογές πλέγματος

Εξέταση κόστους έναντι αξιοπιστίας

Αν και οι μετασχηματιστές περιελίξεων αλουμινίου έχουν χαμηλότερο αρχικό κόστος αγοράς, οι πραγματικές εφαρμογές δείχνουν ότι σε ασταθή περιβάλλοντα δικτύου, το συνολικό κόστος του κύκλου ζωής μπορεί να αυξηθεί λόγω:

● Απαιτήσεις συντήρησης

● Απροσδόκητες αποτυχίες

● Κόστος αντικατάστασης

Επομένως, η επιλογή υλικού θα πρέπει να βασίζεται στις πραγματικές συνθήκες λειτουργίας και όχι μόνο στην αρχική τιμή, προκειμένου να διασφαλιστεί η μακροπρόθεσμη σταθερότητα του συστήματος και να μειωθούν οι απρογραμμάτιστες διακοπές λειτουργίας.

Τεχνικό Έγγραφο

Λειτουργικό Περιβάλλον

Συνθήκες θερμοκρασίας:

Θερμοκρασία περιβάλλοντος μακροχρόνιας λειτουργίας: -25℃ ~ +45℃.

Μέγιστη θερμοκρασία περιβάλλοντος λειτουργίας: Δεν υπερβαίνει τους +50℃.

Θερμοκρασία αποθήκευσης και μεταφοράς:

-40℃ ~ +60℃.

Συνθήκες Υγρασίας:

Σχετική Υγρασία: ≤95% στους 25℃

Απαιτήσεις υψομέτρου:

Ονομαστική Εύρος Προσαρμογής Υψομέτρου: ≤1000 μέτρα

Τεχνική τοποθέτηση εναντίον ανταγωνιστών

Μετασχηματιστής βυθισμένος σε λάδι έναντι ξηρού τύπου

Οι μετασχηματιστές βυθισμένοι στο λάδι είναι πιο κατάλληλοι για εφαρμογές βαρέως τύπου, εξωτερικού χώρου και μεγάλης διάρκειας ζωής.

Σε σύγκριση με τα χαμηλότερα πρότυπα (τάση της σειράς S9 / S11 / S13)

● S9: Μεγαλύτερες απώλειες, ξεπερασμένο πρότυπο απόδοσης

● S11: Σύγχρονη απόδοση βάσης

● S13: Σχεδιασμός χαμηλών απωλειών και υψηλής απόδοσης (προτιμάται στις εξαγωγικές αγορές)

Ένας μετασχηματιστής 100KVA που έχει σχεδιαστεί με τεχνολογία πυρήνα S13 μπορεί να μειώσει τις απώλειες χωρίς φορτίο κατά 15–30% σε σύγκριση με τον S11, βελτιώνοντας την απόδοση επένδυσης (ROI) σε μακροχρόνια λειτουργία.

Τοποθέτηση ανταγωνιστών σε επίπεδο αγοράς

Σε σύγκριση με κατασκευαστές γενόσημων:

● Καλύτερος έλεγχος απώλειας (χωρίς φορτίο + βελτιστοποίηση απώλειας φορτίου)

● Ισχυρότερη αντοχή σε βραχυκύκλωμα

● Βελτιωμένη τεχνολογία στεγανοποίησης (αποτροπή διαρροής λαδιού)

● Καλύτερη τεκμηρίωση συμμόρφωσης για εξαγωγικές αγορές

Το εργοστάσιό μας

Εργαστήριο λαμαρίνας

Εργαστήριο περιέλιξης φύλλου

Εργαστήριο τυλίγματος

Εργαστήριο φούρνου τυλίγματος

Συνεργείο συναρμολόγησης μετασχηματιστών

Συνεργείο θέσης σε λειτουργία μετασχηματιστή

FAQ

Ε1: Ποια είναι η διάρκεια ζωής ενός μετασχηματιστή βυθισμένου σε λάδι 100 KVA;

Συνήθως 20–30 χρόνια, ανάλογα με τις συνθήκες φορτίου, τη συντήρηση και το περιβάλλον εγκατάστασης.

Ε2: Μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Ναί. Οι μετασχηματιστές βυθισμένοι στο λάδι είναι ειδικά σχεδιασμένοι για εξωτερικούς υποσταθμούς και σκληρά περιβάλλοντα.

Ε3: Τι συντήρηση απαιτείται;

● Τακτικός έλεγχος στάθμης λαδιού

● Περιοδικός έλεγχος διηλεκτρικού λαδιού

● Σύσφιξη δακτυλίου και σύνδεσης

● Παρακολούθηση θερμοκρασίας

Τα διαστήματα συντήρησης είναι συνήθως μεγαλύτερα από τους μετασχηματιστές ξηρού τύπου.

Ε4: Ποια είναι η διαφορά μεταξύ μετασχηματιστών 11KV και 10KV;

Το 11KV είναι ένα υψηλότερο επίπεδο τάσης συστήματος, που χρησιμοποιείται συνήθως σε διεθνή δίκτυα διανομής. Οι αρχές απόδοσης παραμένουν παρόμοιες, αλλά οι απαιτήσεις μόνωσης είναι αυστηρότερες.

Ε5: Είναι κατάλληλο για έργα ανανεώσιμων πηγών ενέργειας;

Ναί. Χρησιμοποιείται ευρέως σε ηλιακά και αιολικά συστήματα διανομής, λόγω της σταθερότητας και της ανοχής υπερφόρτωσης.
